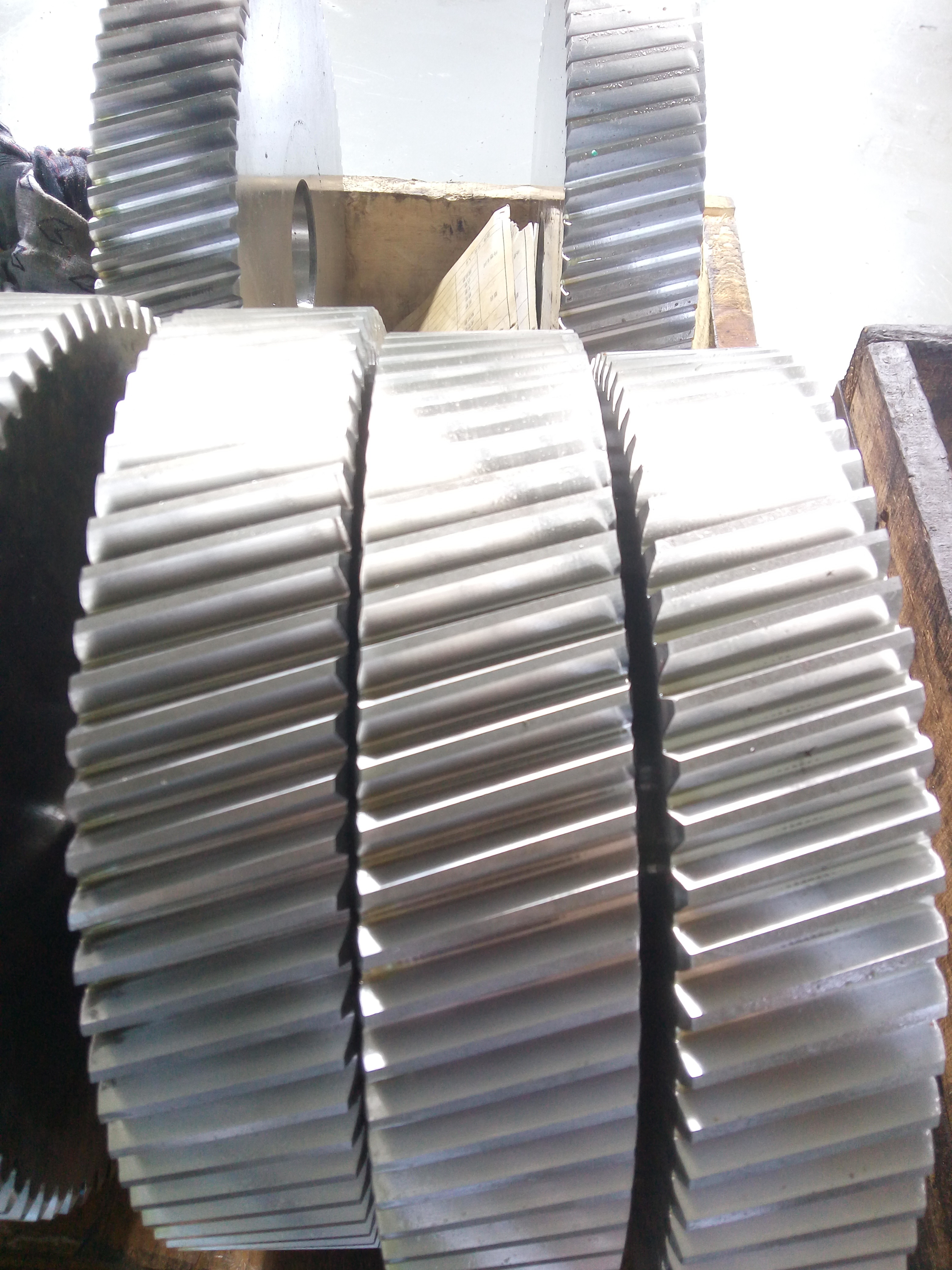

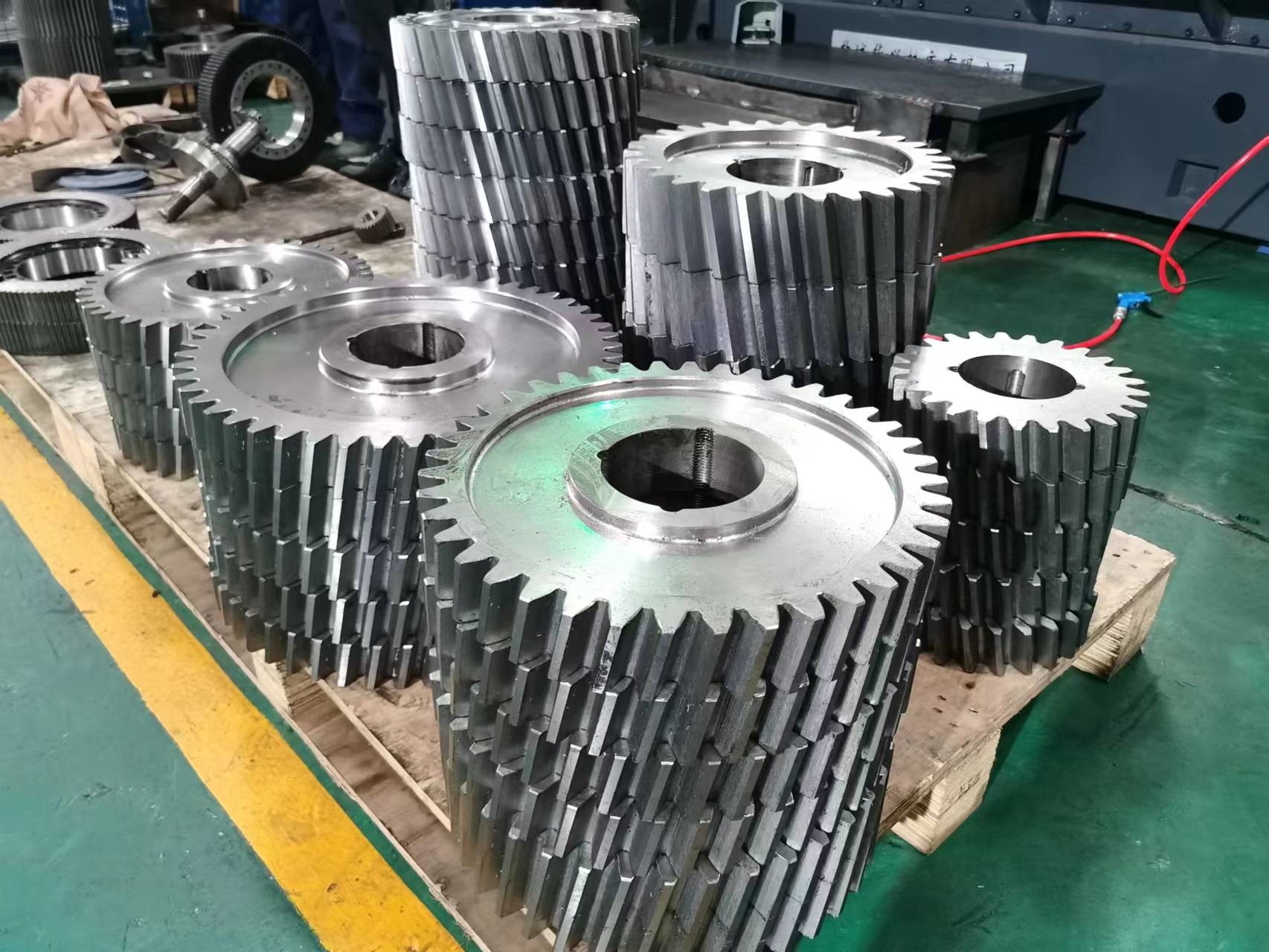

10 Mô-đun 1045 Vòng bánh xe xoắn ốc đơn thép để xoay bánh xe với hồ sơ bánh xe hình trụ

10 Mô-đun 1045 Thép đơn bánh răng Hobbing Helical Gear Helix 12 °

1) Mô tả các bánh răng xoắn ốc

Các bánh xe xoắn ốc với góc xoắn ốc so với bánh xe đẩy.

Các bánh xe xoắn ốc có thể hướng bên trái hoặc bên phải.

Các góc áp suất tiêu chuẩn là 20 °, một số thiết kế cũ thiết bị cũng sử dụng 14,5 °

Các bánh răng xoắn ốc tạo ra lực trục khi bánh răng hoạt động, lực trục lớn hơn khi góc xoắn ốc tăng.

2) Dữ liệu kỹ thuật chính của dụng cụ xoắn ốc

a) Độ nhịp đường kính bình thường là độ nhịp đường kính trong bề mặt bình thường trên răng bánh răng xoắn ốc.

b) Độ dài đường kính của một bánh răng xoắn ốc là giống như các bánh răng đinh.

Đó là tỷ lệ số răng so với đường kính.

(c) Trọng tròn bình thường là khoảng cách giữa các điểm tương tự của răng liền kề trên bề mặt đường kính đường trong hướng bình thường.

d) Mô tả về đường tròn là giống nhau với bánh răng đinh.

Khoảng cách giữa các điểm giống nhau trên răng bánh răng liền kề.

e) Trình độ trục cũng là khoảng cách giữa các điểm tương tự trên răng liền kề được đo theo hướng trục của bề mặt trục.
