| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | HG22083102 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
| Giá bán: | $80/ Piece |
| chi tiết đóng gói: | Thùng ván ép |
| Thời gian giao hàng: | 50 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union, D / P |
| Khả năng cung cấp: | 1000 cái / tháng |
| Số răng: | 76 | góc xoắn: | 23° |
|---|---|---|---|
| Góc áp lực: | 20° | Chiều rộng răng: | 80mm |
| Độ cứng: | 45-50 HRC | Vật liệu: | AISI 4140 |
| Làm nổi bật: | 12 Mô-đun Bánh răng xoắn đơn,Bánh răng truyền động 76 Răng,12 Bánh răng truyền động xoắn đơn mô-đun |
||

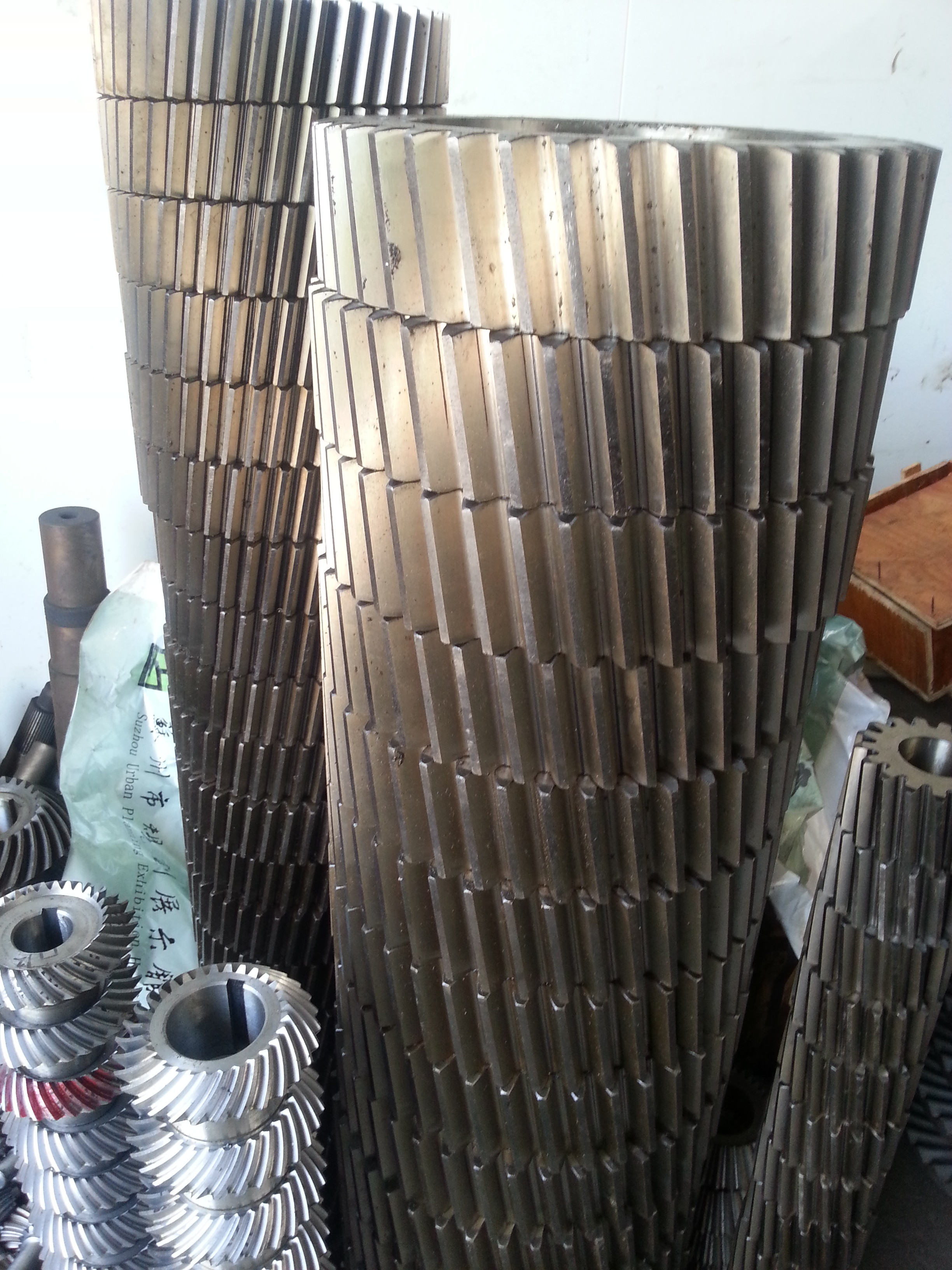

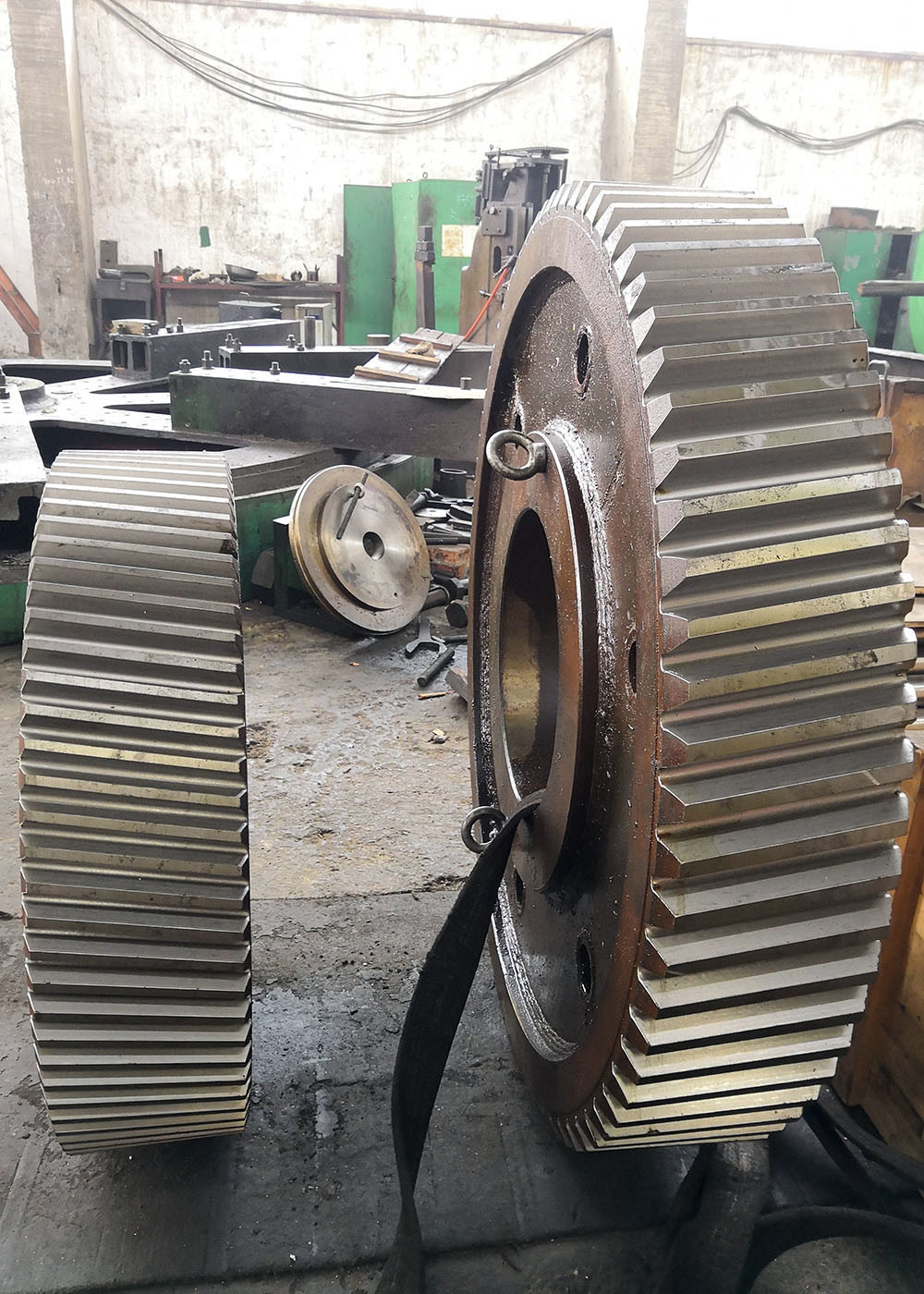

Thép rèn 12 mô-đun đơn xoắn ốc truyền bánh răng cho hộp số
1) Đặc điểm của bánh răng xoắn ốc
Các bánh răng xoắn ốc có thể truyền năng lượng giữa các trục song song hoặc vuông bằng cách sử dụng răng xoắn ốc.
Chúng được thiết kế để phân phối áp lực dần dần dọc theo toàn bộ răng.
Do hàm răng nghiêng, bánh răng xoắn ốc chạy mượt mà và yên tĩnh hơn các bánh răng khác và có thể mang tải trọng một cách hiệu quả.
2) Các loại bánh răng xoắn ốc
Các bánh răng xoắn ốc có sẵn trong hai cấu hình răng: tay trái và tay phải.
Các bánh răng xoắn ốc truyền năng lượng thông qua hai cấu hình trục: song song và vuông.
| Sản phẩm | Các bánh răng xoắn ốc |
| Được làm theo yêu cầu | √ |
| Loại hồ sơ thiết bị | Đồ dùng hình trụ |
| Sản xuất | Chạy xe |
| Nháy răng | √ |
| Mô-đun (M) | 12 |
| Số răng (Z) | 76 |
| góc áp suất (α) | 20° |
| Góc dẫn | 23° |
| Độ chính xác | ISO 6-7 |
| Điều trị nhiệt | Carburizing |
| Độ cứng bề mặt | 58-62 HRC |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
