| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | HG22082605 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
| Giá bán: | $80/ Piece |
| chi tiết đóng gói: | Thùng ván ép |
| Thời gian giao hàng: | 50 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union, D / P |
| Khả năng cung cấp: | 1000 cái / tháng |
| Số răng: | 13 | góc xoắn: | 15° |
|---|---|---|---|
| Góc áp lực: | 14,5° | Chiều dài: | 125mm |
| Độ cứng: | 58-62 HRC | Độ chính xác: | ISO 7 lớp |
| Làm nổi bật: | Trục bánh răng xoắn đơn 20CrMnTi,Trục bánh răng thanh răng với các đường xoắn ốc,trục bánh răng xoắn 20CrMnTi |
||

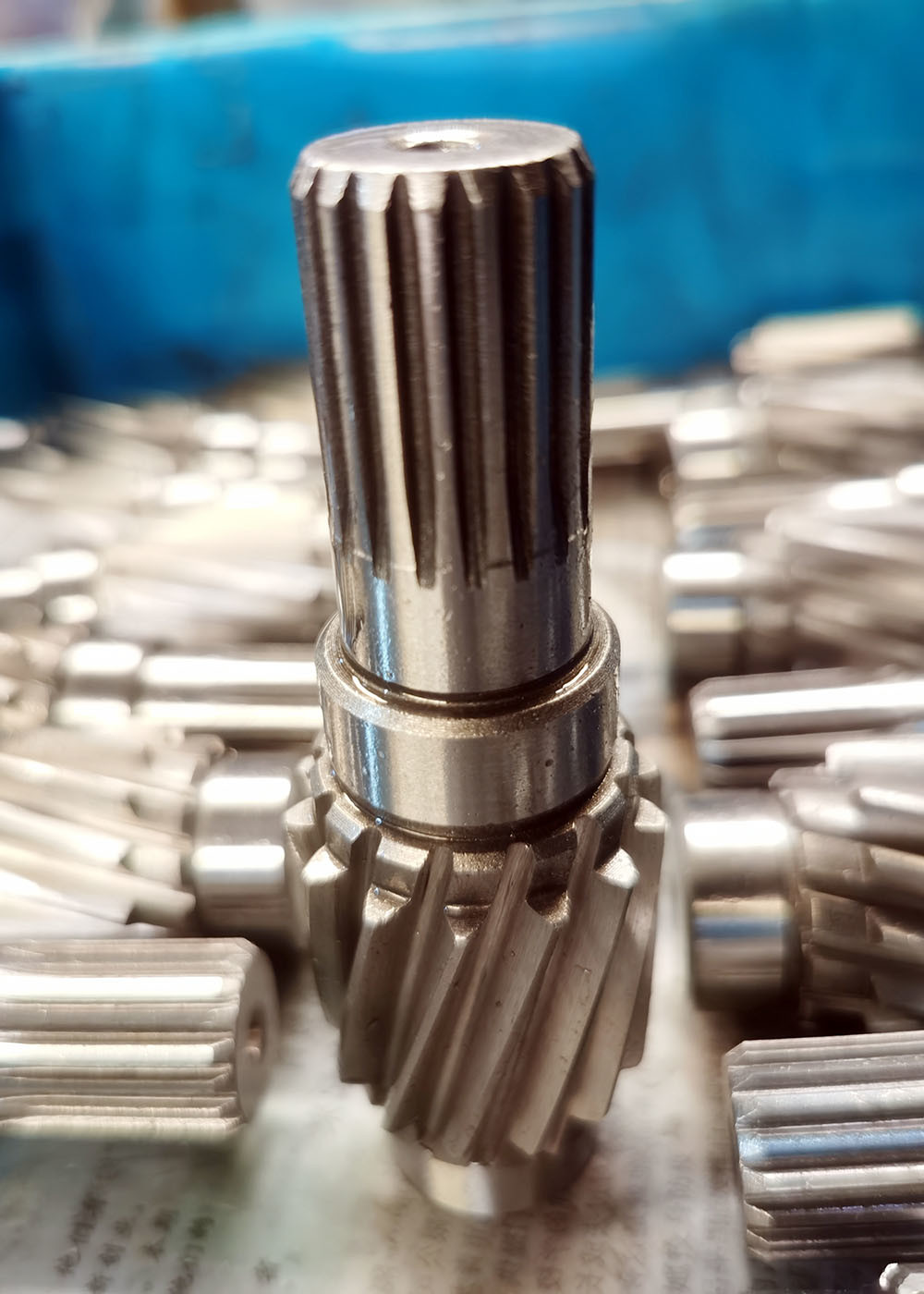

20CrMnTi thép đơn xoắn ốc Pinion bánh răng trục với Involute Splines
1) Mô tả các bánh răng xoắn ốc
Các bánh răng xoắn ốc có răng được đặt theo góc đối với trục bánh răng.
Kể từ khi răng tham gia dần dần, chúng hoạt động trơn tru và yên tĩnh hơn các bánh răng đẩy.
Các bánh răng xoắn cũng có độ bền răng lớn hơn và khả năng chịu tải cao hơn.
Hơn nữa, bánh răng xoắn ốc có thể truyền năng lượng giữa song song hoặc các trục không song song,
trong khi các bánh răng đẩy chỉ có thể chuyển điện giữa các trục song song.
Một nhược điểm củabánh răng xoắn ốc là chúng tạo ra một lực đẩy trục mà cần phải được tính toán.
| Sản phẩm | Các bánh răng xoắn ốc |
| Được làm theo yêu cầu | √ |
| Loại hồ sơ thiết bị | Đồ dùng hình trụ |
| Sản xuất | Chạy xe |
| Nháy răng | √ |
| Mô-đun (M) | 7 |
| Số răng (Z) | 68 |
| góc áp suất (α) | 20° |
| Góc dẫn | 20° |
| Độ chính xác | ISO 6-7 |
| Điều trị nhiệt | Carburizing |
| Độ cứng bề mặt | 58-62 HRC |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
