| Nguồn gốc | Trung Quốc |
| Hàng hiệu | YIZGEAR |
| Số mô hình | HG220806002 |

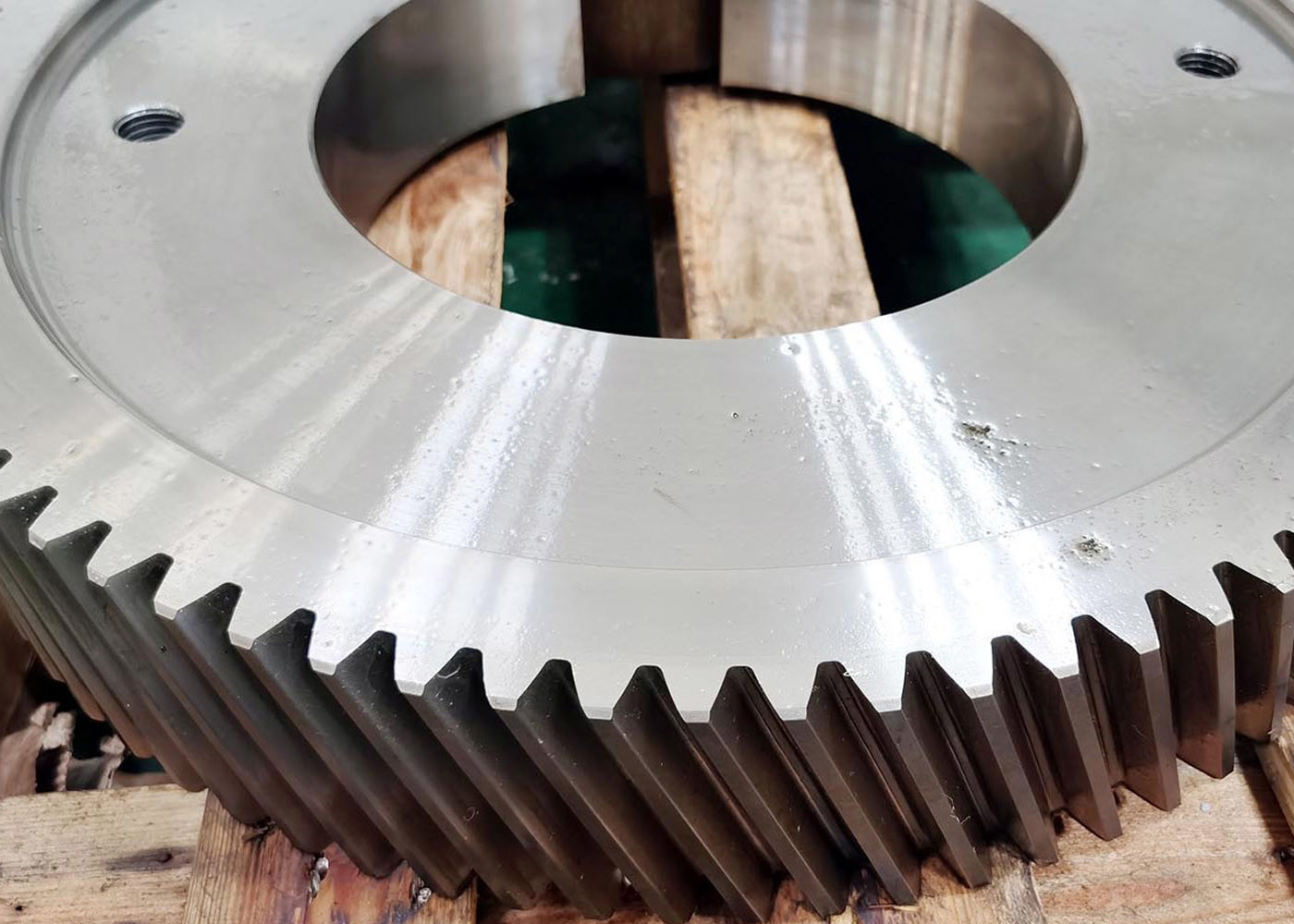

AISI 4140 42CrMo thép 7 mô-đun bánh răng xoắn ốc cho hộp số công nghiệp
1)Mô tả thiết bị xoắn ốc
Các bánh răng xoắn ốc được hình thành bởi các máy cắt tạo ra một góc cho phép một số răng được kết nối cùng một lúc.
2) Tính năng của thiết bị xoắn ốc
Như các liên lạc trượt của răng lưới, Gear xoắn ốc với khả năng chịu tải và yên tĩnh hơn
và hoạt động trơn tru.
3) Thông số kỹ thuật lắp đặt thiết bị xoắn ốc
a) Lắp đặt keyway
b) Đặt Vít
c) Vít kẹp trục
d) Phân chia
e) Đơn giản
| Sản phẩm | Các bánh răng xoắn ốc |
| Được làm theo yêu cầu | √ |
| Loại hồ sơ thiết bị | Đồ dùng hình trụ |
| Sản xuất | Chạy xe |
| Nháy răng | √ |
| Mô-đun (M) | 7 |
| Số răng (Z) | 68 |
| góc áp suất (α) | 20° |
| Góc dẫn | 20° |
| Độ chính xác | ISO 6-7 |
| Điều trị nhiệt | Carburizing |
| Độ cứng bề mặt | 58-62 HRC |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
