| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | HG220806001 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
| Giá bán: | $30/ Piece |
| chi tiết đóng gói: | Thùng ván ép |
| Thời gian giao hàng: | 50 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union, D / P |
| Khả năng cung cấp: | 1000 cái / tháng |
| Vật liệu: | 20CrNiMo | Số răng: | 56 |
|---|---|---|---|
| Sân bóng đá: | 12.566 | Đường kính sân: | 224mm |
| Tổng chiều cao: | 75mm | Độ cứng: | 58-62 HRC |
| Làm nổi bật: | Mô-đun bánh răng xoắn đơn 4,bánh răng xoắn 20CrNiMoA,bánh răng xoắn đơn AISI 8620 |
||

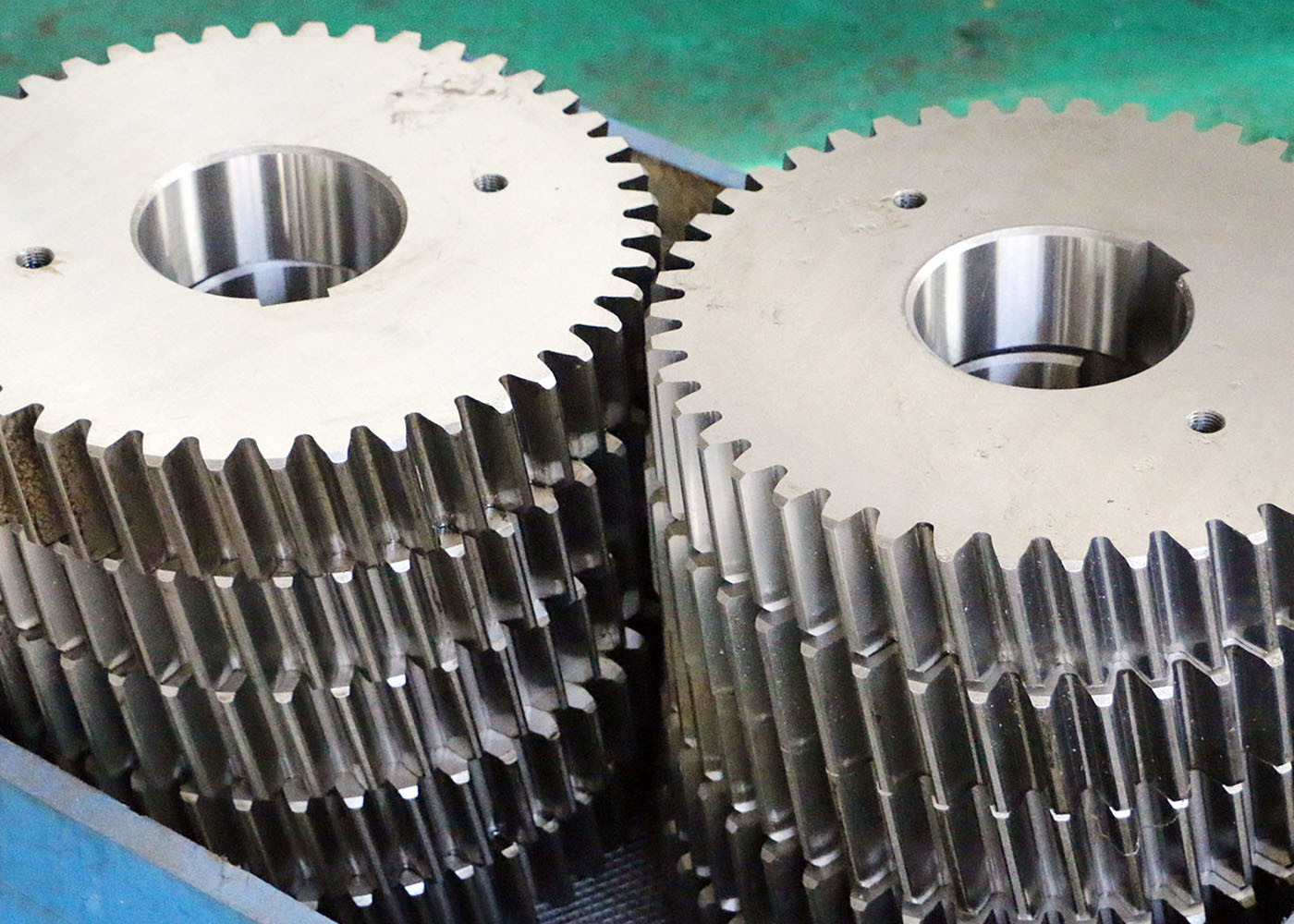

AISI 8620 20CrNiMoA thép 4 mô-đun bánh răng xoắn ốc cho máy giảm tốc
1)Mô tả thiết bị xoắn ốc
Các bánh răng xoắn ốc là bánh răng hình trụ với răng ở góc với trục quay của bánh răng.
2) Đặc điểm của thiết bị xoắn ốc
Helical Gear chuyển tải soomoftly hơn spure gear.
Các thiết bị xoắn ốc có thể hoạt động với dung lượng tải trọng lớn hơn, chạy an toàn hơn và dung lượng tốc độ cao hơn khi so sánh với thiết bị đẩy.
3) Dữ liệu kỹ thuật chính của dụng cụ xoắn ốc
góc áp suất: góc áp suất là góc của động tác răng ổ đĩa, hoặc góc giữa các đường froce
giữa răng lưới và đường tiếp xúc với vòng tròn pitch ở điểm lưới.
Các góc áp suất điển hình là 14,5° hoặc 20°
góc xoắn ốc: góc xoắn ốc là góc mà răng bánh răng được sắp xếp so với trục.
| Sản phẩm | Các bánh răng xoắn ốc |
| Được làm theo yêu cầu | √ |
| Loại hồ sơ thiết bị | Đồ dùng hình trụ |
| Sản xuất | Chạy xe |
| Nháy răng | √ |
| Mô-đun (M) | 4 |
| Số răng (Z) | 56 |
| góc áp suất (α) | 20° |
| Góc dẫn | 15° |
| Độ chính xác | ISO 6-7 |
| Điều trị nhiệt | Carburizing |
| Độ cứng bề mặt | 58-62 HRC |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
