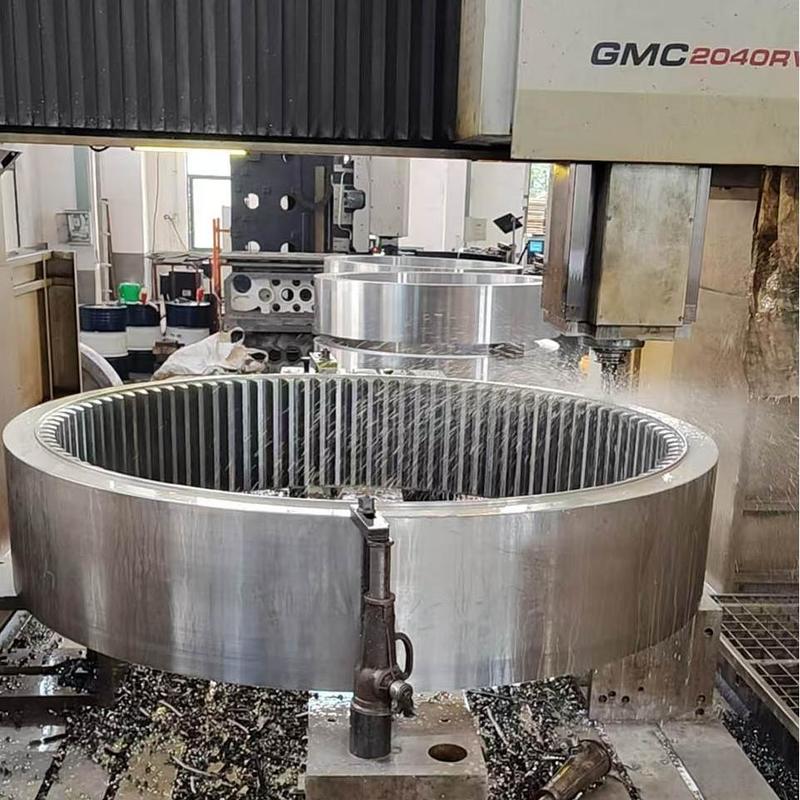

Gia công bánh răng Spur bên trong chính xác tùy chỉnh cho truyền động

1) Mô tả Bánh răng Spur trong

Bánh răng spur trong là loại bánh răng chuyên dụng được thiết kế để đạt được sự chuyển đổi chuyển động và tích hợp chức năng cụ thể. Chúng không chỉ đóng vai trò là các bộ phận truyền động mà còn, trong một số ứng dụng, là các bộ phận hỗ trợ cấu trúc hoặc bộ điều khiển quỹ đạo chuyển động.

2) Nguyên lý hoạt động

Ngoài việc truyền chuyển động quay thông thường, bánh răng spur trong có thể đạt được tỷ lệ giảm tốc đáng kể trong các cơ chế cụ thể, chẳng hạn như bộ truyền bánh răng hành tinh với số răng nhỏ. Nguyên lý hoạt động của chúng dựa trên sự khác biệt về số răng giữa bánh răng hành tinh và bánh răng vành trong, cho phép đạt được tỷ lệ giảm đáng kể thông qua sự khác biệt nhỏ về răng.

3) Đặc điểm của Bánh răng Spur trong

• Tích hợp chức năng: Thường được thiết kế để đồng thời đóng vai trò là vỏ ổ trục, vỏ hoặc một phần của tang trống, đạt được sự thống nhất về chức năng.
• Thiết kế khác biệt răng: Trong các bộ truyền động hài hòa và bộ truyền động cycloid, hình dạng răng trong có thể không phải là đường cong involute mà là dạng răng chuyên dụng.
• Phương pháp lắp đặt thay đổi: Bánh răng trong có thể được cố định (chẳng hạn như bánh răng vành cố định trong cơ chế hành tinh) hoặc di chuyển được.

4) Ưu điểm của Bánh răng Spur trong

• Có khả năng đạt được tỷ lệ truyền động cực kỳ cao: Trong bộ truyền động cắt dưới, một giai đoạn duy nhất có thể đạt được tỷ lệ giảm vượt quá một trăm, dẫn đến cấu trúc cực kỳ nhỏ gọn.
• Tích hợp chức năng cao: Giảm số lượng thành phần, đơn giản hóa cấu trúc tổng thể.
• Cấu hình chuyển động linh hoạt: Bằng cách cố định bánh răng trong hoặc ngoài, có thể thu được nhiều cấu hình đầu ra chuyển động khác biệt.

5) Ứng dụng

Chủ yếu được sử dụng để đạt được các chức năng chuyển động chuyên dụng và tỷ lệ bánh răng cực kỳ cao:

• Bộ giảm tốc bánh xe cycloid: Bánh răng trong hoạt động như ‘bánh xe’, ăn khớp với bánh xe cycloid để mang lại tỷ lệ giảm cao và độ cứng đặc biệt.
• Bộ giảm tốc hài hòa: Sự ăn khớp của bánh răng linh hoạt với bánh răng cứng (bánh răng trong) là trung tâm để đạt được chuyển động chính xác.
• Cơ chế lập chỉ mục cho máy công cụ chuyên dụng: Đóng vai trò là các thành phần truyền động và hỗ trợ cốt lõi cho bàn xoay lớn.
• Đồng hồ đo lưu lượng: Được sử dụng trong các thiết bị đo chuyên dụng như đồng hồ đo lưu lượng bánh răng hình bầu dục.
