| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | IG220803101 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
| Giá bán: | $30.0/Piece |
| chi tiết đóng gói: | Thùng ván ép |
| Thời gian giao hàng: | 55 ngày |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union |
| Khả năng cung cấp: | 500 cái / tháng |
| Vật liệu: | AISI 4140 | Với: | 25 |
|---|---|---|---|
| xử lý nhiệt: | Dập tắt & ủ | lớp chính xác: | Lớp ISO 8-9 |
| Hồ sơ: | Vòng bánh xe bên trong | ĐP: | 12.7 |
| Làm nổi bật: | Bánh răng Spur bên ngoài với vòng trong,Bánh răng vòng trong 12.7 DP,Bánh răng vòng trong AISI 4140 |
||

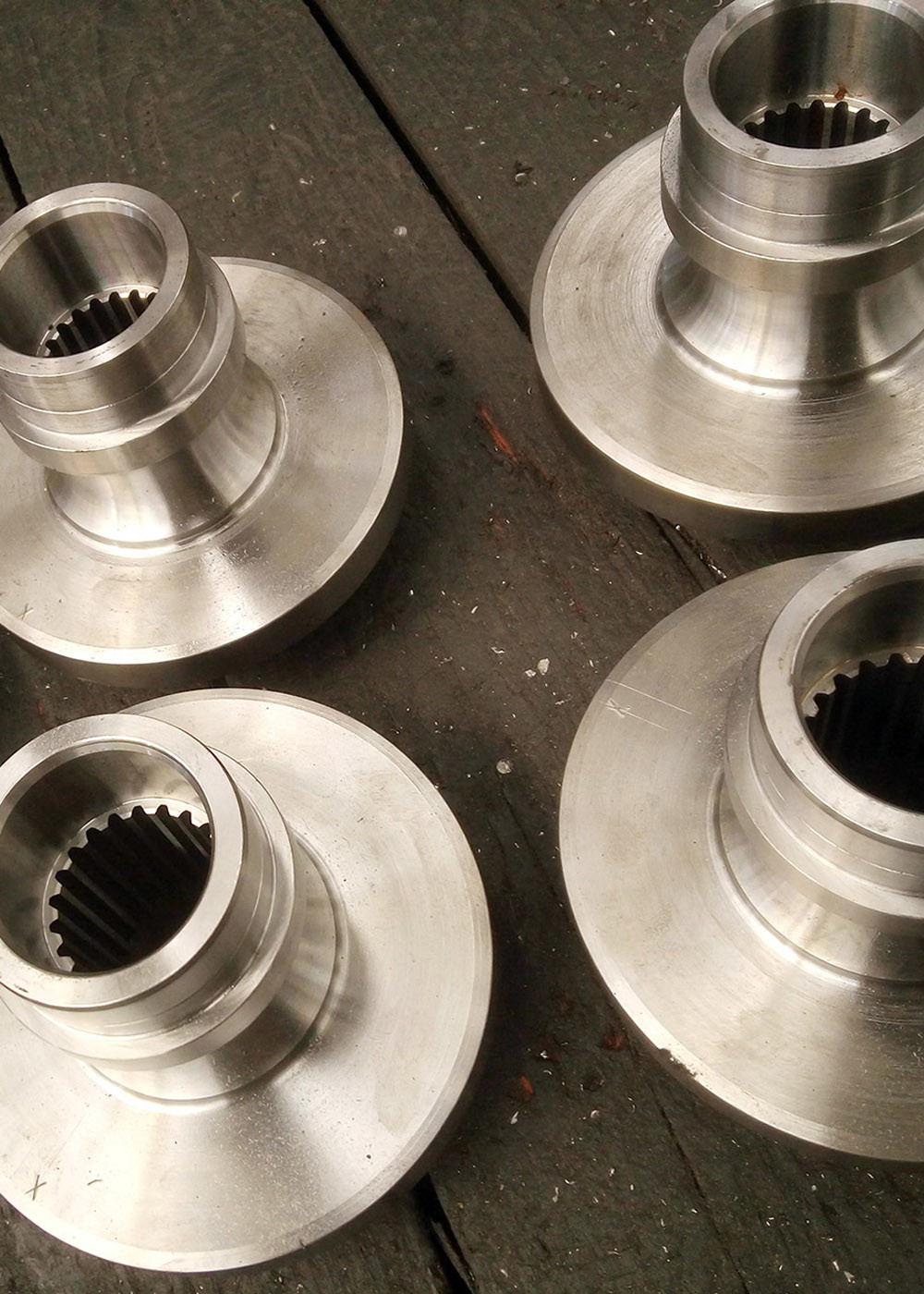

Các bánh xe truyền tải AISI 4140 bánh xe đẩy bên ngoài với bánh xe vòng bên trong
1) Mô tả của thiết bị vòng tròn bên trong
Một bánh răng bên trong cũng có thể được gọi là bánh răng vòng. Các bánh răng bên trong được sử dụng trong các ứng dụng hộp số hành tinh,
nhưng cũng có thể được áp dụng trong các tình huống khác.
tỷ lệ giảm tốc độ cao, và chi phí thấp cho toàn bộ bố trí tàu.
có thể gần hơn so với các bánh răng bên ngoài, bánh răng đẩy bên trong được ưa thích trong các ứng dụng mà không gian là một hạn chế.
2) Ứng dụng của thiết bị vòng tròn bên trong
Việc sử dụng phổ biến cho các bộ truyền bánh xe hành tinh là cánh tay robot, truyền điện xe lai và máy phát tuabin.
| Sản phẩm | Bộ phận nội bộ |
| Được làm theo yêu cầu | √ |
| Loại hồ sơ thiết bị | Đồ dùng hình trụ |
| Sản xuất răng bánh răng | Thiết kế bánh xe |
| Đánh răng răng | * Nếu cần |
| Mô-đun (M) | 2 |
| Số răng (Z) | 22 |
| góc áp suất (α) | 20° |
| góc xoắn (β) | Thuế |
| Mức độ chính xác răng | ISO 8-9 |
| Điều trị nhiệt | Chấm & Tempring / Khắt cứng bằng cảm ứng |
| Độ cứng | 230-260 HB |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
