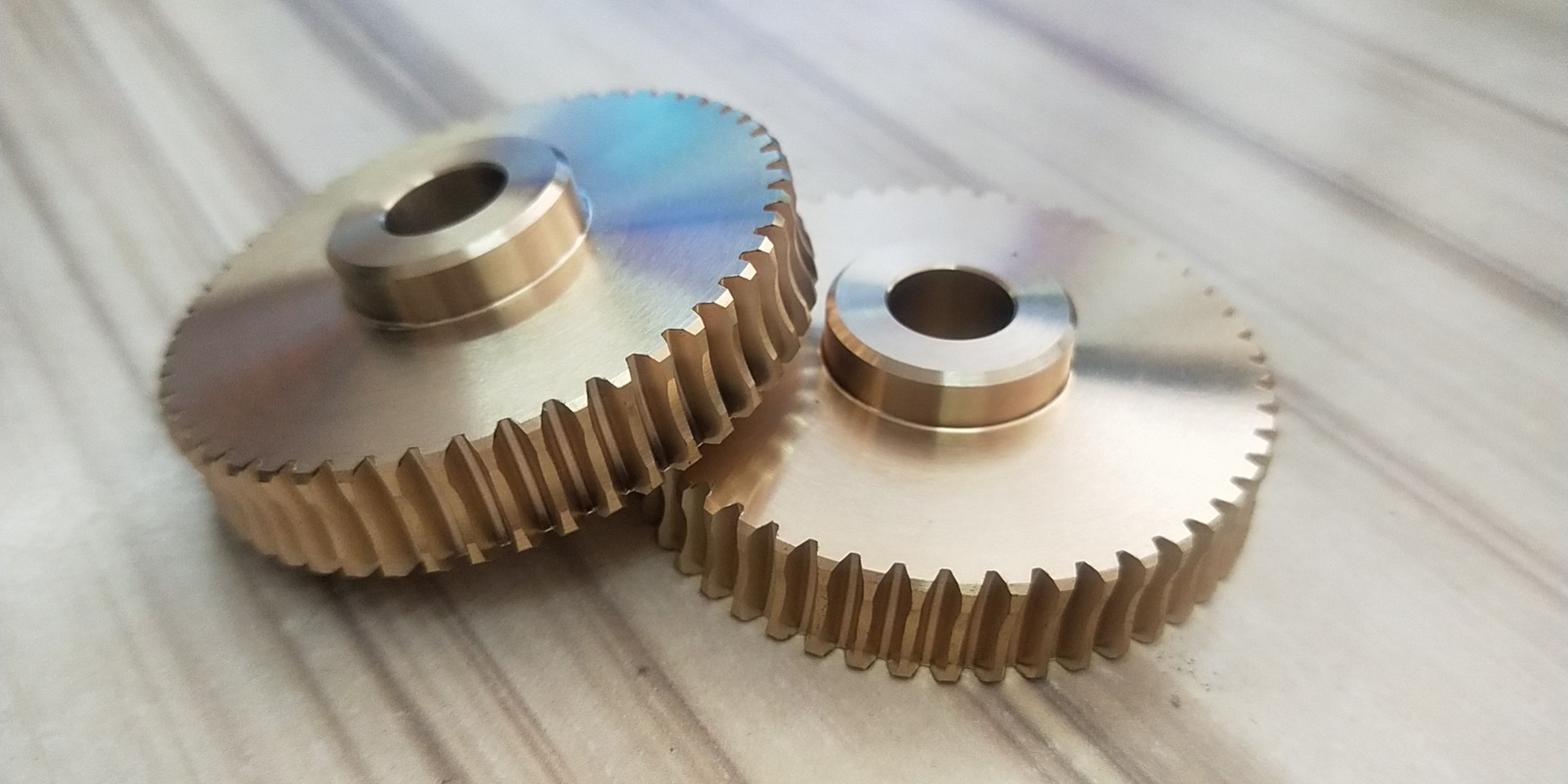

Bộ bánh răng giun hợp kim đồng Bộ phụ tùng truyền động 62 HRC

Bộ phận truyền động bánh răng trục vít bằng hợp kim đồng thau

1) Đặc điểm cấu trúc
1. Phần trục vít
Trục vít có hình dạng giống như một con vít và là một trục hình xoắn ốc. Góc nghiêng của nó (góc giữa đường xoắn ốc và trục của trục vít)

là một yếu tố quan trọng ảnh hưởng đến hiệu suất truyền động và khả năng tự khóa. Nói chung, góc nghiêng càng nhỏ,

hiệu suất truyền động càng thấp, nhưng khả năng tự khóa càng tốt.
2. Phần bánh răng trục vít
Bánh răng trục vít là một bánh răng hình trụ với bề mặt răng cong. Nó ăn khớp với trục vít, và bánh răng trục vít thường có số răng tương đối lớn.

Vật liệu của bánh răng trục vít thường là đồng thau và các vật liệu khác. Điều này là do đồng thau có khả năng chống mài mòn và chống ma sát tốt.

Trong quá trình truyền động của trục vít - bánh răng trục vít, có sự trượt tương đối giữa trục vít và bánh răng trục vít. Vật liệu đồng thau có thể làm giảm

sự mài mòn do ma sát trượt này gây ra. Ví dụ, trong một số hệ thống truyền động có yêu cầu độ chính xác cao, chẳng hạn như cơ cấu chia độ của

máy công cụ, bánh răng trục vít bằng đồng thau có thể đảm bảo độ trơn tru và chính xác của việc truyền động.

2) Nguyên tắc hoạt động
1. Hướng truyền động
Thông thường, trục vít là bộ phận dẫn động và bánh răng trục vít là bộ phận bị dẫn động. Khi trục vít quay, các răng xoắn ốc của trục vít

sẽ đẩy các răng của bánh răng trục vít, làm cho bánh răng trục vít quay. Phương pháp truyền động này có thể đạt được tỷ lệ giảm tốc cao.
2. Quá trình ăn khớp
Sự ăn khớp của trục vít và bánh răng trục vít là sự kết hợp của chuyển động trượt và lăn. Các răng xoắn ốc của trục vít trượt trên bề mặt răng của

bánh răng trục vít, và cũng có một thành phần lăn. Phương pháp ăn khớp này khiến cho việc truyền động trục vít - bánh răng trục vít tạo ra một lượng nhất định

nhiệt trong khi truyền công suất. Đặc biệt trong trường hợp truyền động tải trọng cao và tốc độ cao, cần phải xem xét các biện pháp tản nhiệt.

3) Ưu điểm

a) Tỷ lệ truyền động lớn: Truyền động trục vít - bánh răng có thể dễ dàng đạt được tỷ lệ truyền động lớn.

b) Cấu trúc nhỏ gọn: So với một số phương pháp truyền động khác, các thiết bị truyền động trục vít - bánh răng có thể đạt được việc truyền công suất phức tạp

trong một không gian tương đối nhỏ.

c) Tính tự khóa (trong một số trường hợp): Khi góc nghiêng của trục vít nhỏ hơn góc ma sát tương đương của vật liệu,

truyền động trục vít - bánh răng có tính tự khóa.
