Worm Shaft và Worm Gear
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | YIZGEAR |
| Số mô hình | WG220801001 |

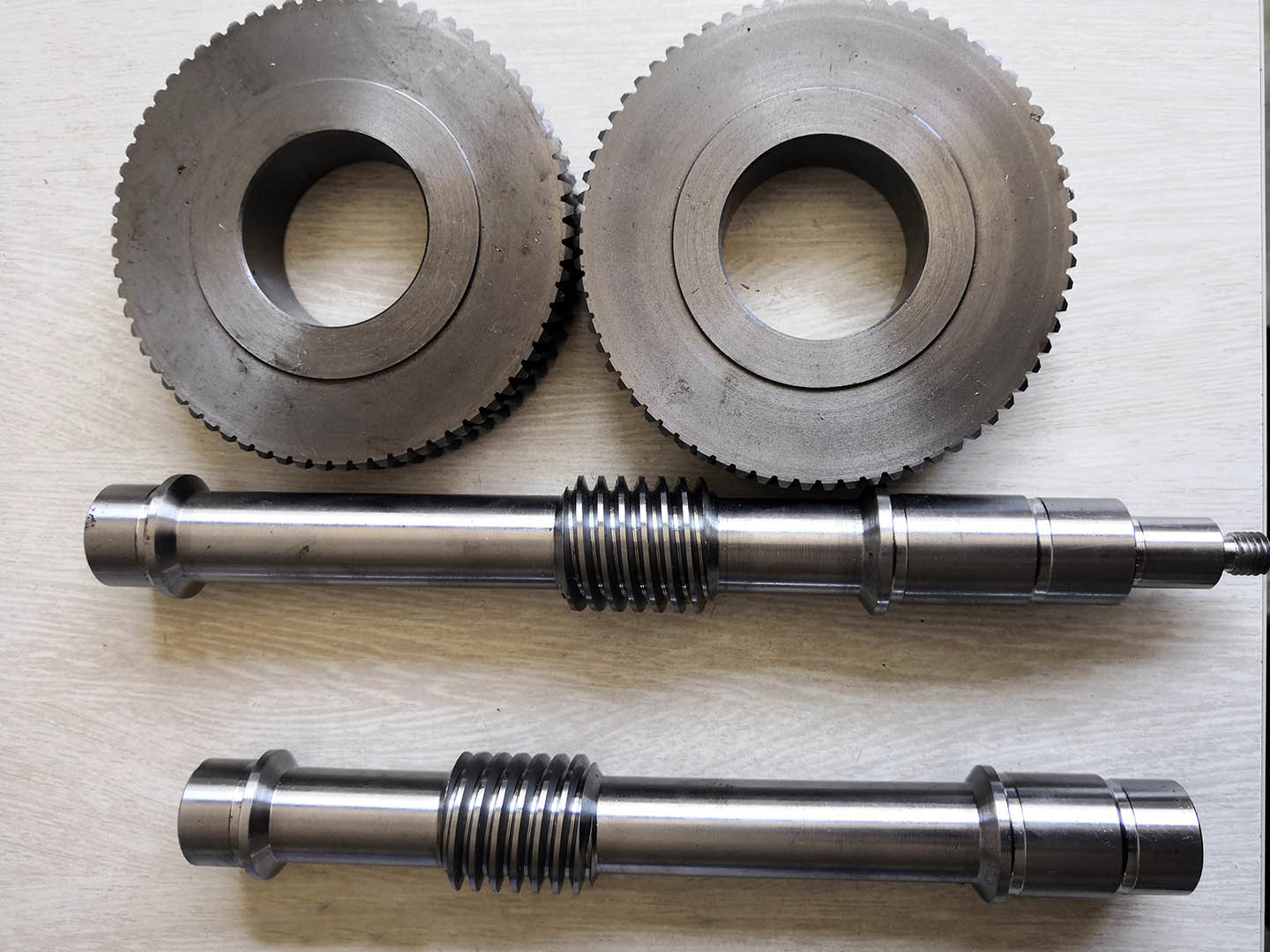

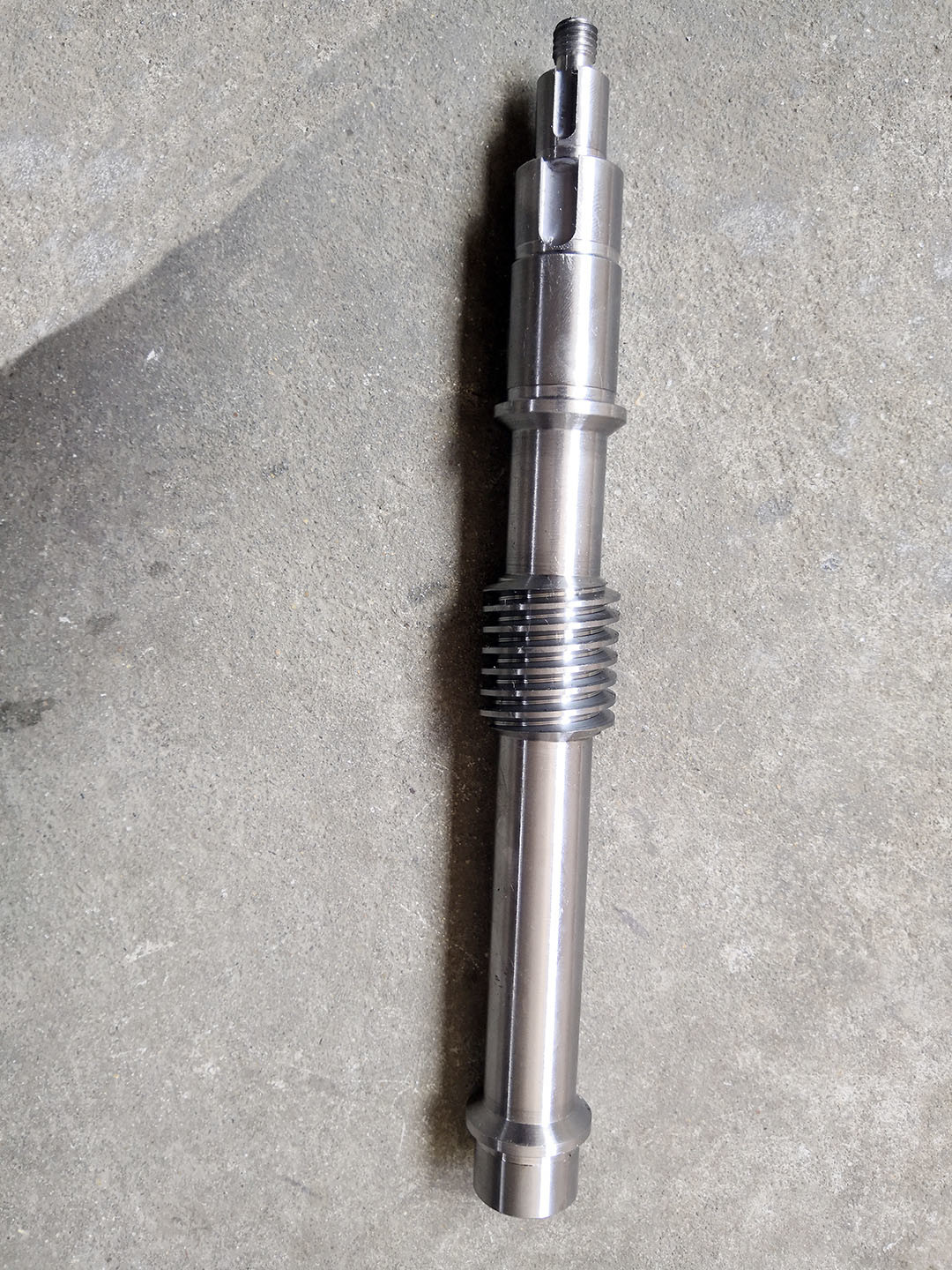

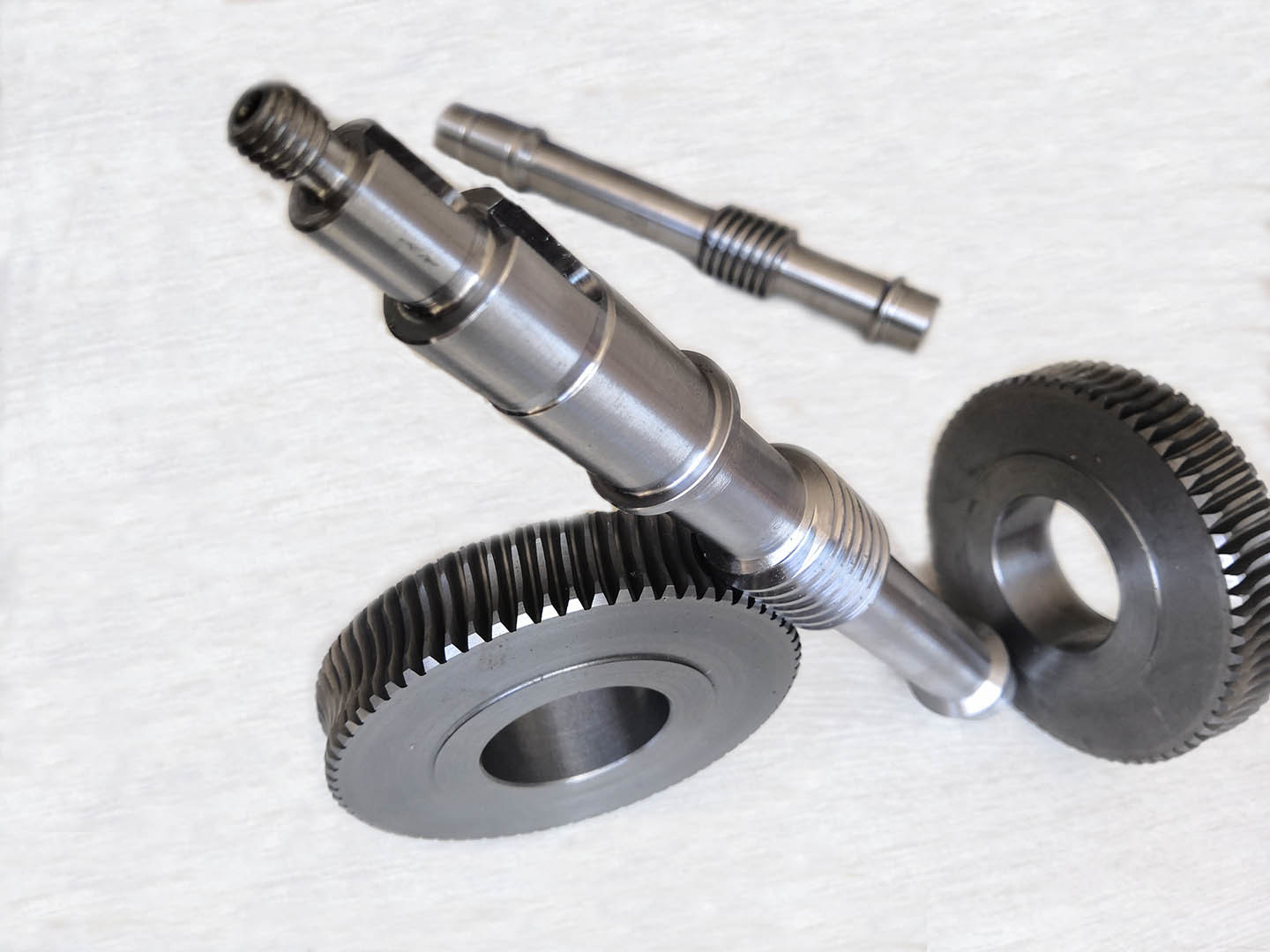

Bộ bánh răng trục vít và bánh vít gang dẻo kiểu 1.5 ZA
1) Mô tả trục vít và bánh vít
Trục vít là một trục có ít nhất một ren hoàn chỉnh xung quanh bề mặt pitch và là bộ truyền động
của một bánh vít.
2) Loại trục vít và bánh vít
a) Cặp bánh răng trục vít trụ
Cặp bánh răng trục vít là tên gọi của một bánh vít và bánh vít ăn khớp.
Một tính năng nổi bật là nó cung cấp tỷ số truyền rất lớn trong một lần ăn khớp.
Nó cũng cung cấp hành động êm ái và trơn tru.
Tuy nhiên, hiệu quả truyền tải kém.
b) Cặp bánh răng bao
Bộ trục vít này sử dụng hình dạng trục vít đặc biệt bao phủ một phần bánh vít khi nhìn theo hướng
của trục bánh vít.
Ưu điểm lớn của nó so với trục vít tiêu chuẩn là khả năng chịu tải cao hơn nhiều.
Tuy nhiên, bánh vít rất phức tạp để thiết kế và sản xuất.
| Sản phẩm | Bánh răng trục vít & Trục vít |
| Sản xuất theo yêu cầu | √ |
| Loại biên dạng bánh răng | Bánh răng trục vít |
| Sản xuất | Cắt bánh răng |
| Mài răng | √ |
| Module (M) | Tùy chỉnh |
| Số răng (Z) | Tùy chỉnh |
| Góc áp suất (α) | Tùy chỉnh |
| Góc nghiêng | Tùy chỉnh |
| Cấp chính xác răng | Cấp 6 ISO |
| Xử lý nhiệt | Carbon hóa |
| Độ cứng bề mặt | 58-62 HRC |
| SO SÁNH CẤP THÉP | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
