| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | SB22112602 |
| Số lượng đặt hàng tối thiểu: | 2 bộ |
| Giá bán: | $300/ Piece |
| chi tiết đóng gói: | Thùng ván ép |
| Thời gian giao hàng: | 62 ngày |
| Điều khoản thanh toán: | T / T, L / C |
| Khả năng cung cấp: | 500 bộ / tháng |
| Sửa đổi: | 7 | Định hướng: | Tay phải |
|---|---|---|---|
| góc xoắn: | 35° | Độ cứng: | 58-62 HRC |
| xử lý nhiệt: | cacbon hóa | Lớp chất lượng: | ISO 6 Lớp Agma 11 lớp |
| Phản ứng dữ dội: | 0,18~0,22 | ||
| Làm nổi bật: | Bánh răng truyền động chính xác Carburizing,Bánh răng truyền động 62 HRC,Trục bánh răng côn xoắn ốc mài |
||

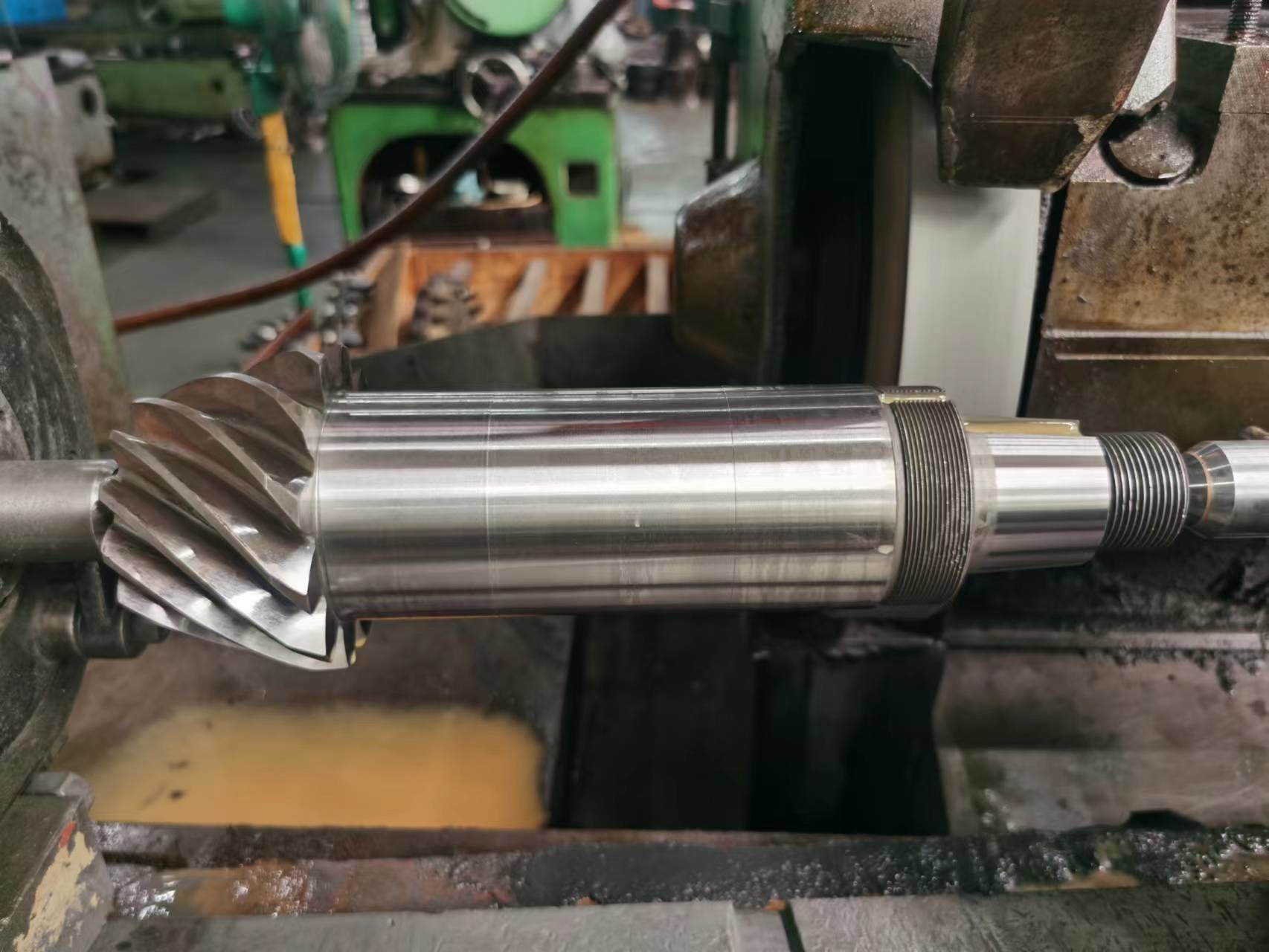

Đường truyền chính xác Đường gia tốc Đường gia tốc nghiền Đường gia tốc xoắn ốc
1) Mô tả của bánh xe xoắn ốc xoắn ốc
Các bánh răng cong xoắn ốc được sử dụng trong các tình huống mà trục quay của trục phải thay đổi hướng.
Một ví dụ về điều này là một chênh lệch xe hơi, nơi trục ốc xoay xoay được xoay qua 90 ° để thúc đẩy bánh xe.
2) Các loại bánh răng xoay
Đường thẳng Bevel Gear
Đồ đeo xoắn ốc
Đồ đeo Bevel Hypoid
3) Đặc điểm của bánh răng xoắn ốc xoắn ốc
Cả hai bàn tay trái và bàn tay phải được
được thay thế với nhau.
| Sản phẩm | Chân bánh răng xoắn ốc |
| Được làm theo yêu cầu | √ |
| Vật liệu | SAE 4320/ 20CrNi2MoA |
| Sản xuất răng bánh răng | Máy giặt và nghiền răng |
| Đánh răng răng | √ |
| Mô-đun (M) | 7 |
| Số răng (Z) | 12 |
| góc áp suất (α) | 20° |
| góc xoắn (β) | 35° |
| Mức độ chính xác răng | ISO 6 Grade/ AGMA 11Grade |
| Điều trị nhiệt | Carburizing |
| Độ cứng bề mặt | 58-62 HRC |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
