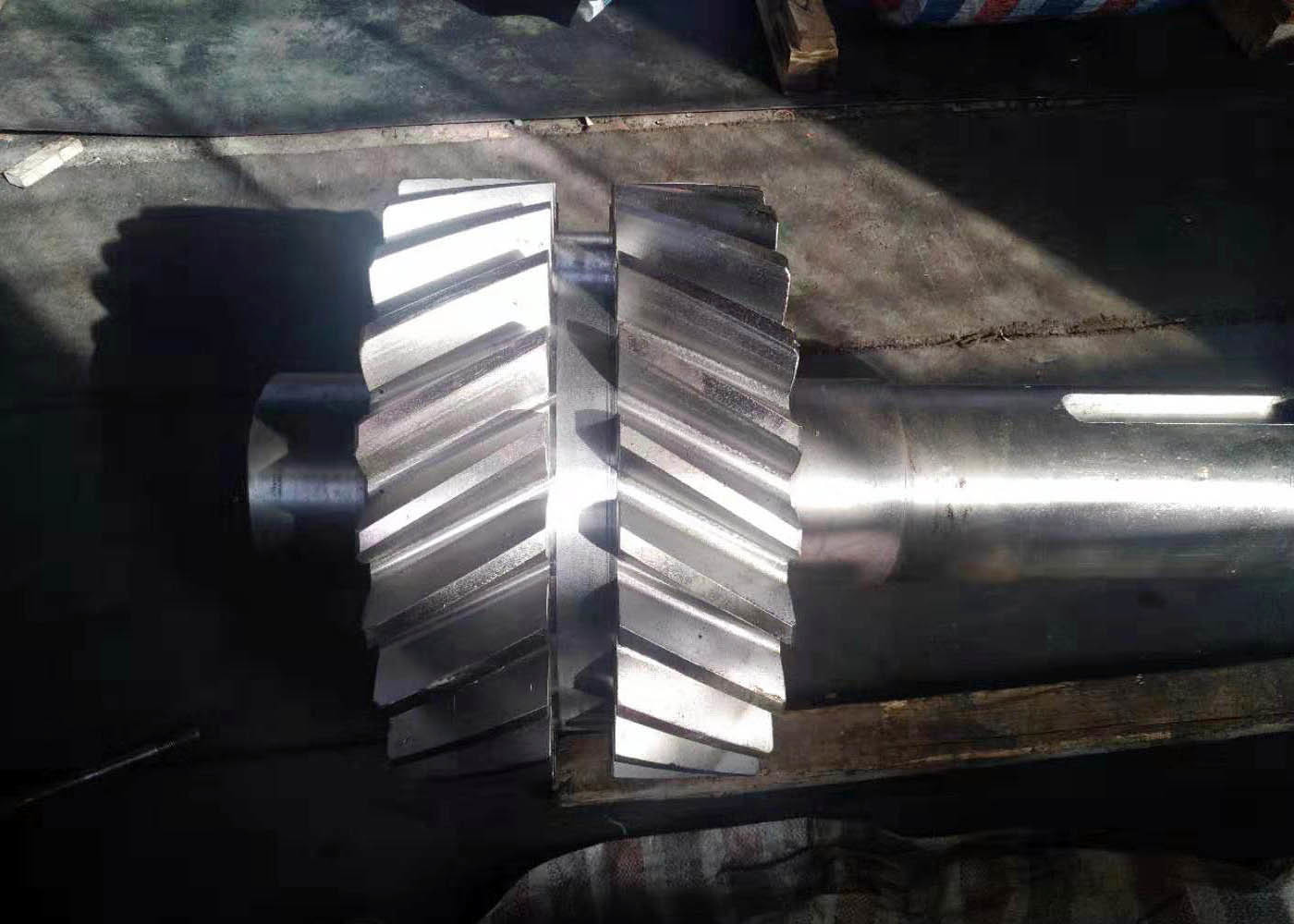

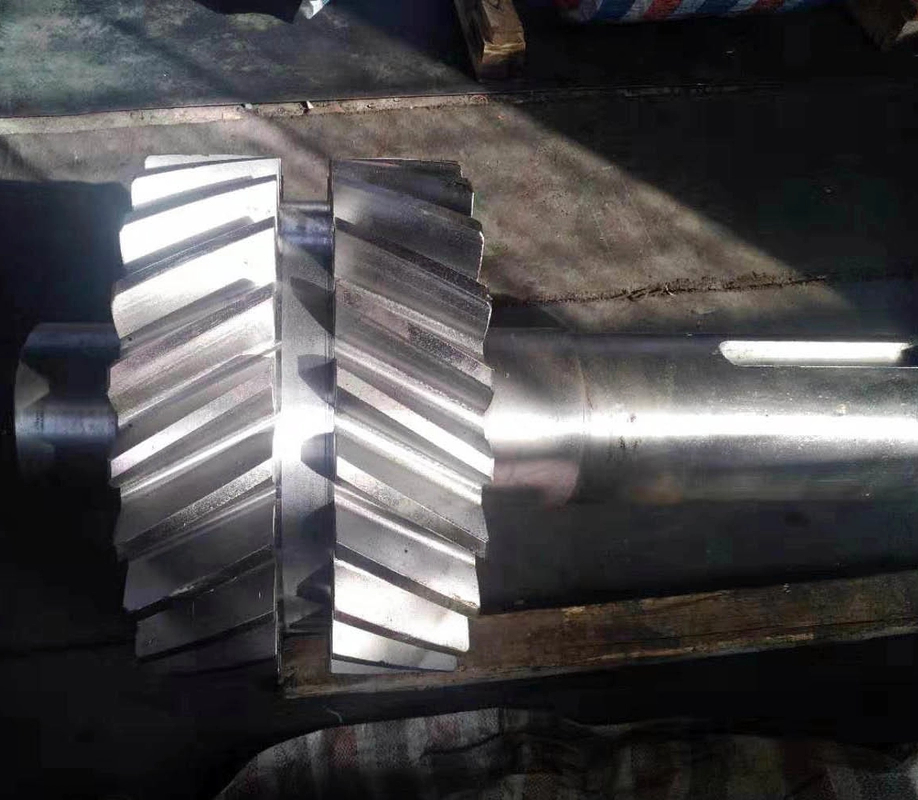

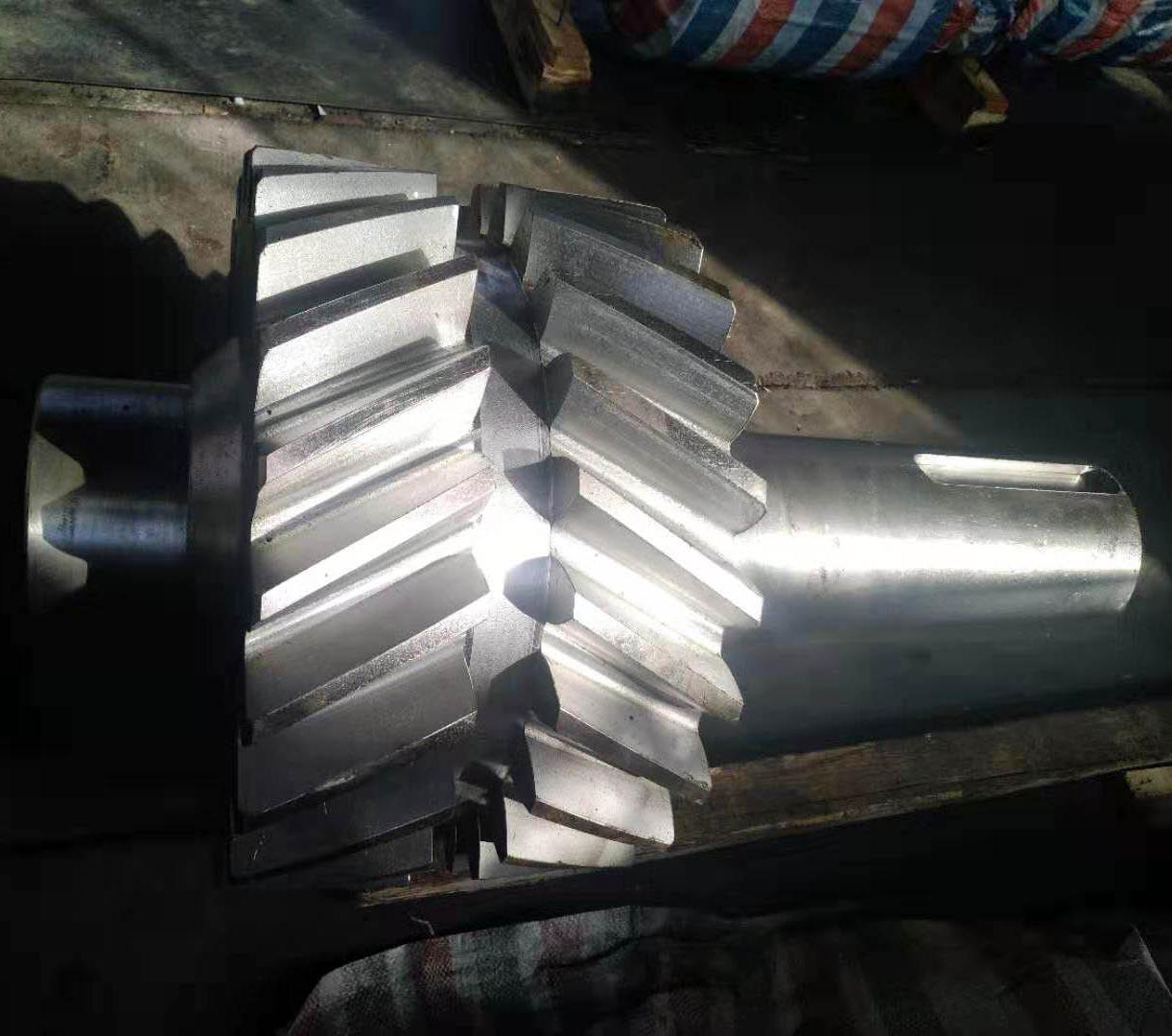

Bánh răng truyền động tùy chỉnh rèn Trục bánh răng xoắn kép bằng thép
  • Bánh răng truyền động tùy chỉnh rèn Trục bánh răng xoắn kép bằng thép
  • Bánh răng truyền động tùy chỉnh rèn Trục bánh răng xoắn kép bằng thép
Bánh răng truyền động tùy chỉnh rèn Trục bánh răng xoắn kép bằng thép

Bánh răng truyền động tùy chỉnh rèn Trục bánh răng xoắn kép bằng thép

Nguồn gốc Trung Quốc
Hàng hiệu YIZGEAR
Số mô hình GS20220822901
Chi tiết sản phẩm
mô-đun:
7
Loại:
Bánh răng xoắn kép
Góc áp lực:
20°
Vật liệu:
40CrNiMo
xử lý nhiệt:
cacbon hóa
Chiều rộng bánh răng:
52
Làm nổi bật:

Bánh răng truyền động tùy chỉnh

,

Trục bánh răng xoắn kép bằng thép rèn

,

Trục bánh răng xoắn kép truyền động

Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
2 máy tính để bàn
Giá bán
$250/ Piece
chi tiết đóng gói
Thùng ván ép
Thời gian giao hàng
62 ngày
Điều khoản thanh toán
T / T, L / C
Khả năng cung cấp
500 bộ / tháng
Mô tả sản phẩm
Trục Bánh Răng Truyền Động Tùy Chỉnh Bằng Thép Rèn Bánh Răng Xoắn Kép
Thông Số Kỹ Thuật Sản Phẩm
Thuộc tính Giá trị
Module 7
Loại Bánh Răng Xoắn Kép
Góc Áp Suất 20°
Vật liệu 40CrNiMo
Xử lý nhiệt Tẩm thấm cacbon
Chiều rộng bánh răng 52
Tổng quan sản phẩm
Trục Bánh Răng Xoắn Kép là một bộ phận truyền động chính xác, kết hợp những ưu điểm của bánh răng xoắn kép với chức năng của trục. Được thiết kế cho các ứng dụng công nghiệp tải trọng cao, nó mang lại hiệu suất vượt trội trong các hệ thống truyền động đòi hỏi khắt khe.
Nguyên lý hoạt động
Trục bánh răng truyền động chuyển động và công suất thông qua việc ăn khớp bề mặt răng. Khi kết hợp với một bánh răng khác, các răng xoắn bên trái và bên phải ăn khớp đồng thời, truyền mô-men xoắn đồng thời triệt tiêu các lực dọc trục. Thiết kế độc đáo này loại bỏ sự cần thiết của các ổ đỡ chặn bổ sung.
Các tính năng chính
  • Loại bỏ lực dọc trục:Cấu trúc xoắn kép trung hòa lực đẩy dọc trục, giảm tải cho ổ đỡ và kéo dài tuổi thọ hệ thống
  • Tăng cường khả năng chịu tải:Truyền mô-men xoắn lớn hơn 30% so với bánh răng thẳng với các đường tiếp xúc dài hơn, phân bố đều hơn
  • Độ ổn định vượt trội:Ăn khớp dần dần làm giảm va đập và rung động, giúp vận hành êm hơn, mượt mà hơn
  • Thiết kế tiết kiệm không gian:Kết cấu bánh răng-trục tích hợp cải thiện độ cứng đồng thời giảm thiểu diện tích
Ứng dụng
  • Máy móc hạng nặng và thiết bị công nghiệp
  • Hệ thống phát điện
  • Dụng cụ máy móc chính xác
  • Ứng dụng hàng hải và hàng không vũ trụ
Thông số kỹ thuật sản xuất
Tính năng Thông số kỹ thuật
Sản xuất theo yêu cầu Có sẵn
Vật liệu 40CrNiMo
Gia công răng bánh răng Phay bánh răng
Mài răng bánh răng Bao gồm
Module (M) 7
Góc áp suất (α) 20°
Góc nghiêng (β) 18°
Cấp chính xác răng Cấp ISO 8-9/Cấp AGMA 11
Xử lý nhiệt Bao gồm
Độ cứng bề mặt Bao gồm
So sánh cấp thép
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 18XГT SMK22
20Cr2Ni4 20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Bánh răng truyền động tùy chỉnh rèn Trục bánh răng xoắn kép bằng thép 0
