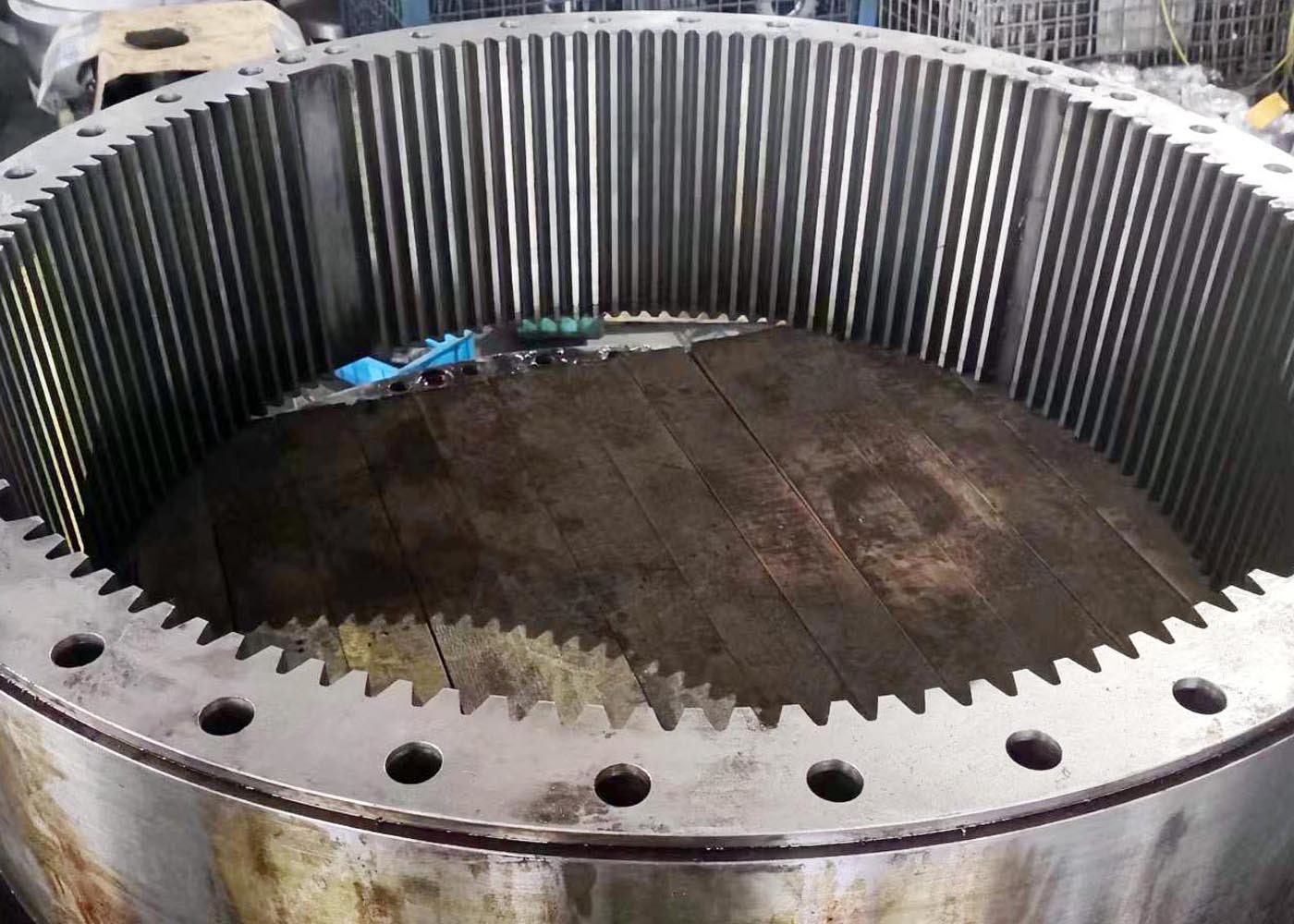

10 Mô-đun Annular Internal Involute Gear 42CrMo ISO 8-9 Grade

Thông tin cơ bản

Giá tốt nhất Liên hệ với bây giờ

Thông tin chi tiết

Vật liệu:	42CrMo/AISI 4140	Số răng:	157
Góc áp lực:	20°	Độ chính xác:	Lớp ISO 8-9
mô-đun:	10	Trọng lượng:	380Kg
Làm nổi bật:	10 Mô-đun Bánh răng hình khuyên , Bánh răng xâm phạm bên trong 42CrMo , Bánh răng hình tròn bên trong

Mô tả sản phẩm

Động cơ truyền tải 10 mô-đun Động cơ vòng tròn bên trong Động cơ vòng tròn cho hệ thống hệ thống bánh xe hành tinh

1) Ứng dụng của thiết bị nội bộ

Ứng dụng phổ biến nhất cho các bánh răng nội bộ là sử dụng cho các tàu bánh răng hành tinh hoặc máy giảm bánh răng bao gồm một người mang,

một số bánh răng đẩy, được gọi là bánh răng hành tinh và một bánh răng mặt trời ở trung tâm, quay bên trong một bánh răng bên trong.

2) Mô tả thiết bị nội bộ

Gears bên trong là răng bánh răng được tạo ra trong đường kính bên trong của một xi lanh trong khi bánh răng bên ngoài

có răng bánh răng được tạo ra trên đường kính bên ngoài của thành phần.

Sản phẩm	Bộ phận nội bộ
Được làm theo yêu cầu	√
Loại hồ sơ thiết bị	Đồ dùng hình trụ
Sản xuất răng bánh răng	Thiết kế bánh xe
Đánh răng răng	Nếu cần thiết
Mô-đun (M)	Thuế
Số răng (Z)	Thuế
góc áp suất (α)	Thuế
góc xoắn (β)	Thuế
Mức độ chính xác răng	ISO 8-9
Điều trị nhiệt	Chấm & Tempring / Khắt cứng bằng cảm ứng
Độ cứng	230-260 HB

10 Mô-đun Annular Internal Involute Gear 42CrMo ISO 8-9 Grade 0

10 Mô-đun Annular Internal Involute Gear 42CrMo ISO 8-9 Grade 1
