Bánh răng truyền động
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | YIZGEAR |
| Số mô hình | SPG22081103 |

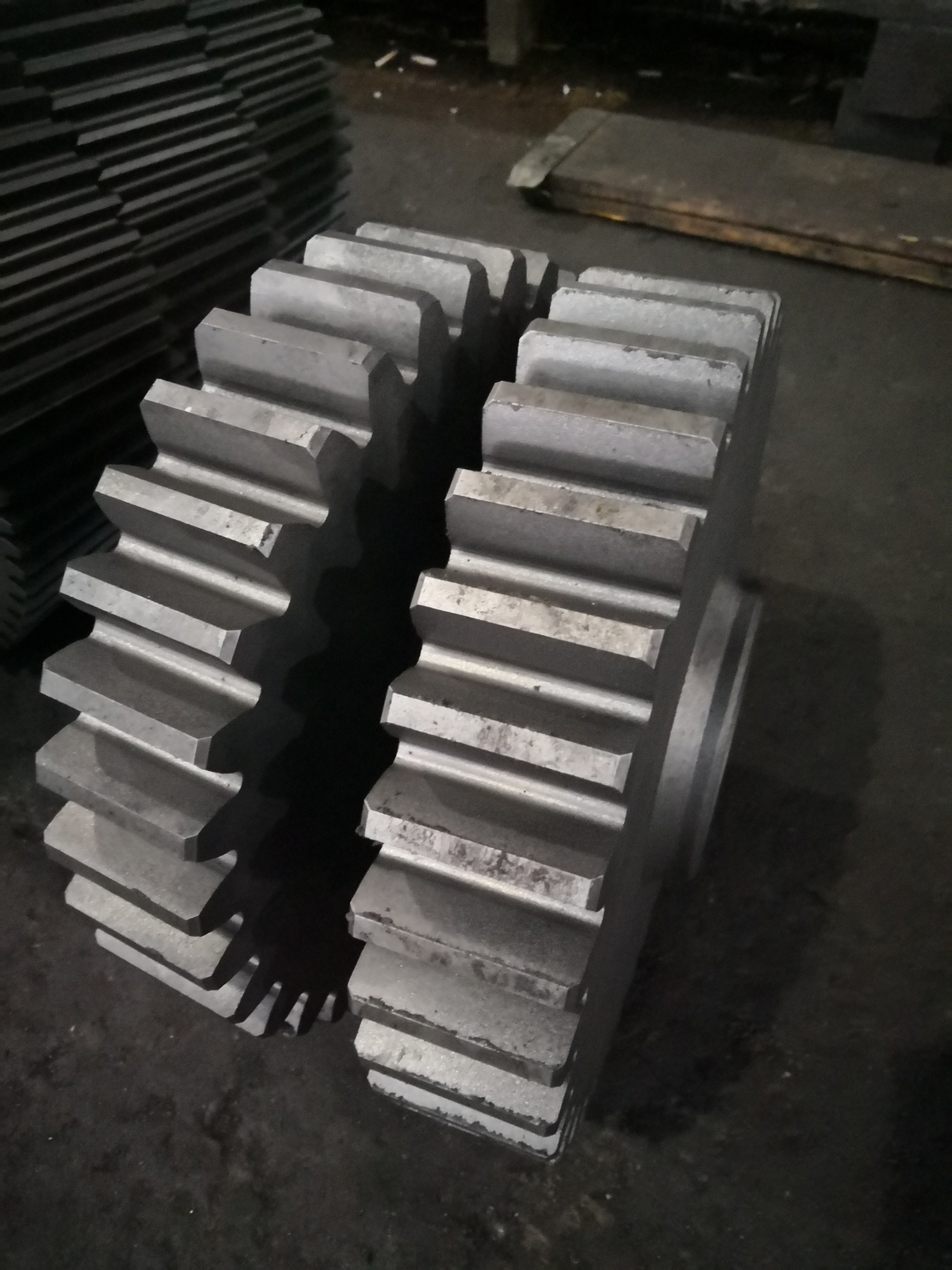

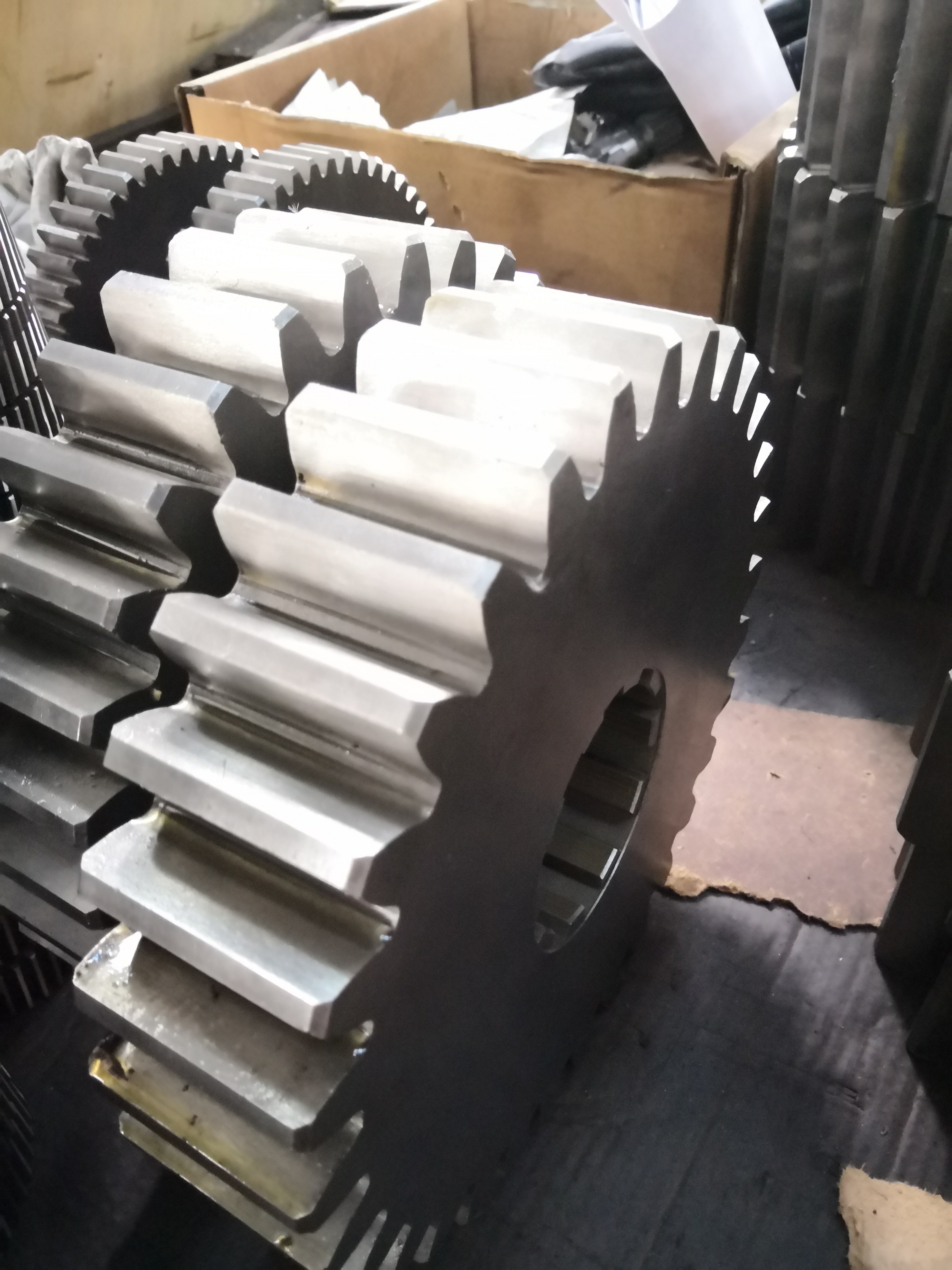

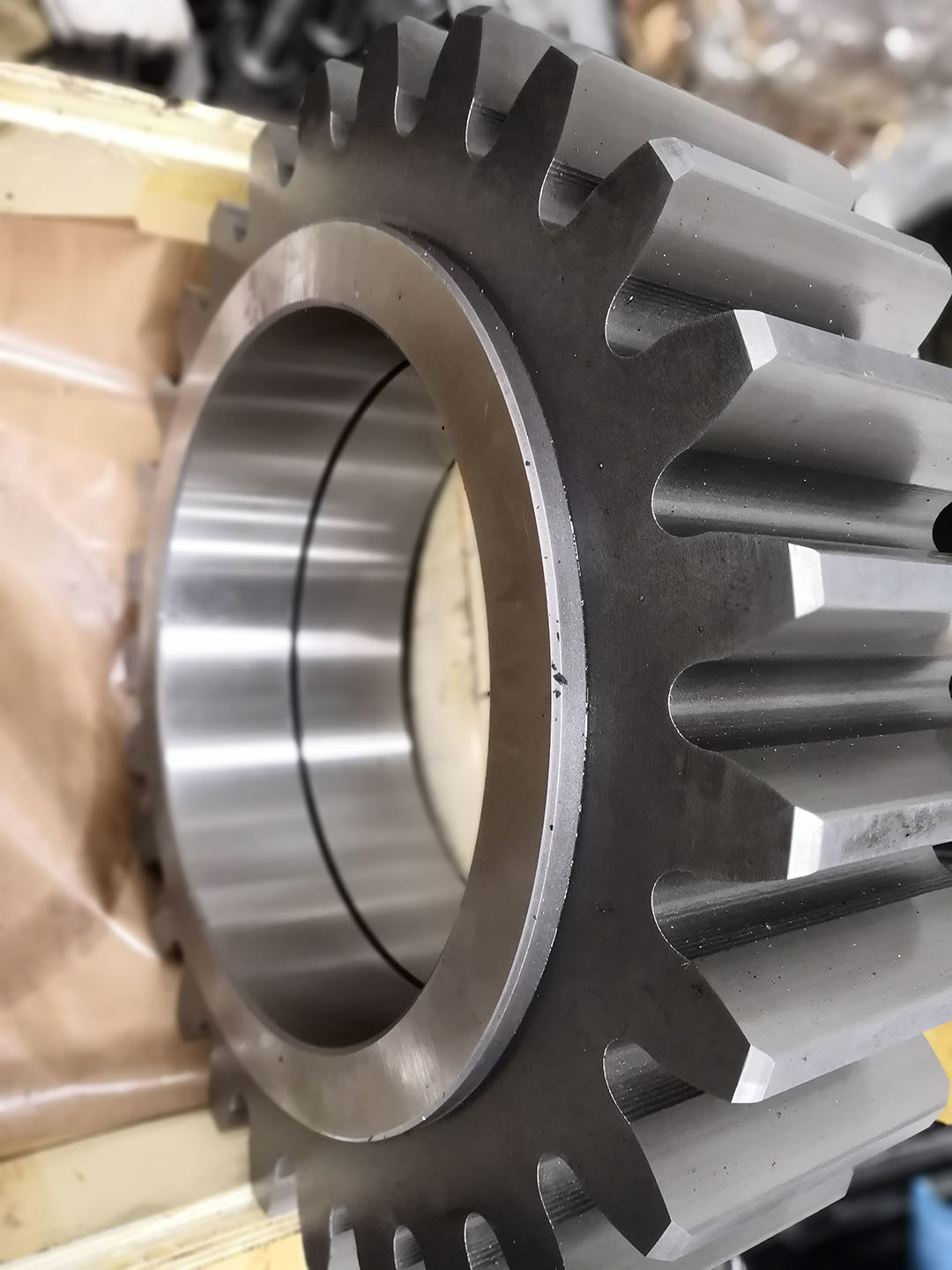

10 Module 24T Gear Grinding Planetary Gear cho máy giảm tốc độ truyền
1) Các loại bánh răng Spur
Có hai loại cơ bản của bánh răng đẩy: bên ngoài và bên trong.
Các bánh răng bên ngoài có răng được cắt trên bề mặt bên ngoài của xi lanh.
Hai bánh răng bên ngoài kết nối với nhau và xoay theo hướng đối nghịch.
Ngược lại, bánh răng bên trong có răng được cắt trên bề mặt bên trong của xi lanh.
Một thiết bị gia dụng bên ngoài ngồi bên trong các bánh răng bên trong, và các bánh răng quay theo cùng một hướng.
Bởi vì các trục được định vị Gần nhau hơn, các bộ bánh răng bên trong nhỏ gọn hơn so với các bộ bánh răng bên ngoài.
Các bánh răng bên trong chủ yếu được sử dụng cho các ổ gia tốc hành tinh.
| Sản phẩm | Động cơ đẩy |
| Được làm theo yêu cầu | √ |
| Loại hồ sơ thiết bị | Các bánh răng hình trụ |
| Sản xuất răng bánh răng | Chạy xe |
| Đánh răng răng | √ |
| Mô-đun (M) | 10 |
| Số răng (Z) | 24 |
| góc áp suất (α) | 20° |
| góc xoắn (β) | 0° |
| Mức độ chính xác răng | ISO 6-7 |
| Điều trị nhiệt | Carburizing |
| Độ cứng bề mặt | 58-62 HRC |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
