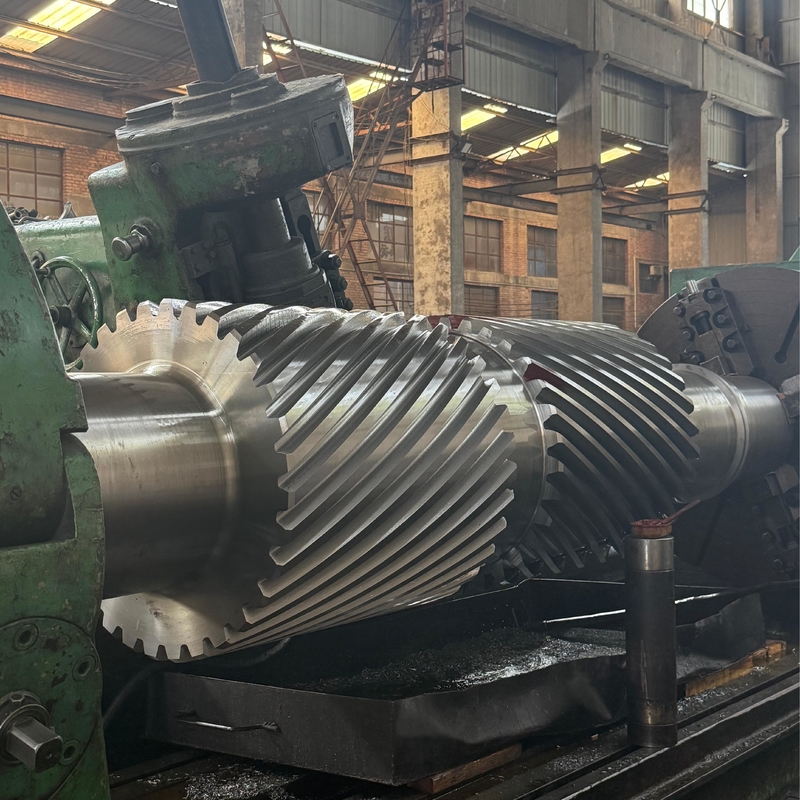

Bánh răng xoắn kép bằng thép ISO 8-9 cho truyền động công suất cao

Nguồn gốc	Trung Quốc
Hàng hiệu	YIZGEAR

Chi tiết sản phẩm

Lớp chất lượng:

ISO8-9

Vật liệu:

Thép

Sản xuất:

Gear Hobbing

Kích cỡ:

Kích thước khác nhau có sẵn

Độ chính xác của răng:

ISO8-9

Số lượng răng:

Phụ thuộc vào kích thước

Loại hồ sơ:

Thiết bị xoắn ốc đôi

Làm nổi bật:

Bánh răng xoắn kép bằng thép ISO 8-9

Bánh răng xoắn truyền động công suất cao

Bánh răng xoắn kép có bảo hành

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1 bộ

chi tiết đóng gói

thùng ván ép

Thời gian giao hàng

30 ngày

Điều khoản thanh toán

L/C, T/T

Khả năng cung cấp

500 bộ/tháng

Mô tả sản phẩm

Gia công các bộ phận chính xác truyền động công suất cao với bánh răng nghiêng kép

Thông số kỹ thuật sản phẩm

Thuộc tính	Giá trị
Cấp chất lượng	ISO 8-9
Vật liệu	Thép
Sản xuất	Cắt răng bằng phương pháp lăn
Kích thước	Nhiều kích thước khác nhau
Độ chính xác răng	ISO 8-9
Số răng	Phụ thuộc vào kích thước
Loại hình dạng	Bánh răng nghiêng kép

Mô tả sản phẩm

Mô tả về Bánh răng nghiêng kép:Từ góc độ mối quan hệ giữa hiệu quả truyền tải điện năng và kích thước cấu trúc, bánh răng nghiêng kép là một dạng bánh răng có thể truyền nhiều điện năng hơn trong một thể tích đơn vị, và mật độ điện năng được cải thiện bằng cách tối ưu hóa bố cục răng và phân bố lực.

Tính năng của Bánh răng nghiêng kép:

Công suất truyền tải lớn hơn với cùng kích thước
Phân bố răng đối xứng giúp ứng suất tiếp xúc đồng đều hơn với tỷ lệ sử dụng vật liệu cao
Cấu trúc nhỏ gọn cho phép truyền tải công suất cao trong không gian hạn chế
Khả năng chịu quá tải mạnh mẽ với tải được chia sẻ bởi nhiều bộ răng

Nguyên tắc hoạt động:Khi chịu đầu vào công suất cao, các răng đối xứng ăn khớp với nhiều bề mặt răng đồng thời, phân phối mô-men xoắn đến nhiều điểm tiếp xúc hơn. Điều này làm giảm tải trên mỗi bề mặt răng, cho phép truyền tải công suất cao hiệu quả trong các cấu trúc nhỏ hơn đồng thời ngăn ngừa hao mòn hoặc gãy vỡ quá mức.

Ứng dụng:Thiết bị yêu cầu truyền tải công suất cực cao trong không gian nhỏ gọn, bao gồm hộp số giảm tốc hệ thống đẩy tàu và bộ tăng tốc cho tuabin gió lớn.

Thông số kỹ thuật

Tính năng	Thông số kỹ thuật
Sản xuất theo yêu cầu	✓
Loại hình dạng bánh răng	Bánh răng trụ
Gia công	Phay bánh răng
Mài răng	✓
DP	Tùy chỉnh
Số răng (Z)	Tùy chỉnh
Góc áp suất (α)	Tùy chỉnh
Góc nghiêng	Tùy chỉnh
Cấp chính xác răng	Cấp ISO 9
Xử lý nhiệt	Tôi và Ram
Độ cứng bề mặt	260-300HB

So sánh các cấp mã thép

CHINA/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
