| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số lượng đặt hàng tối thiểu: | 200 bộ |
| chi tiết đóng gói: | thùng ván ép |
| Thời gian giao hàng: | 30 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 500 bộ/tháng |
| Góc áp lực: | 20 độ | loại thép: | rèn thép |
|---|---|---|---|
| Độ chính xác: | ISO6 | Kích thước: | tùy chỉnh |
| Quá trình sản xuất: | Răng răng mài | Độ cứng lõi: | 220-280 HB |
| Làm nổi bật: | Bánh răng côn xoắn ốc xe tải hạng nặng,Bánh răng côn xoắn ốc hàng không vũ trụ,Bánh răng côn xoắn ốc có độ chính xác cao |
||

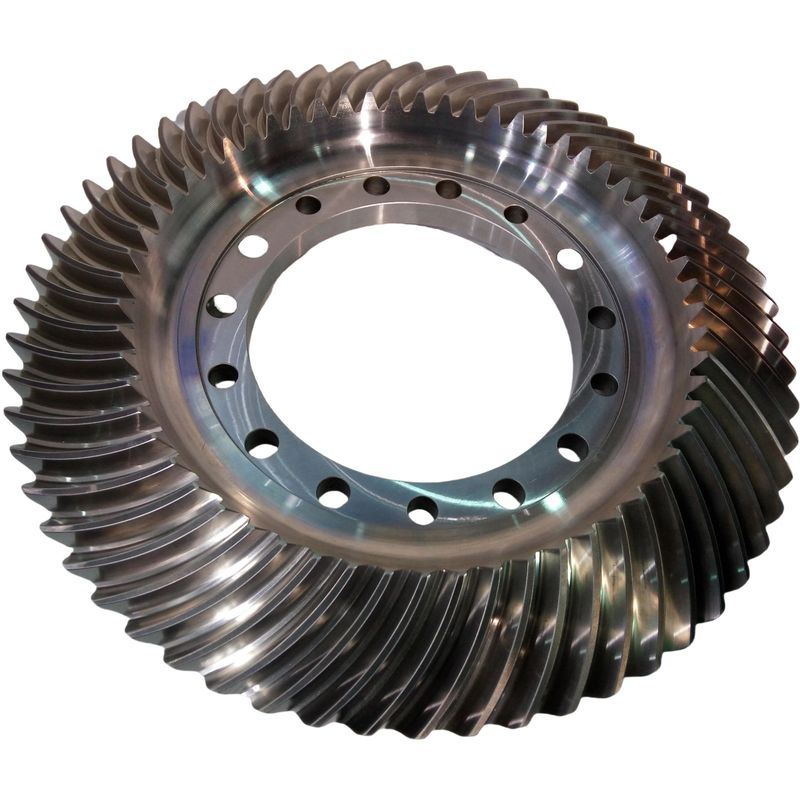

1) Mô tả về Bánh răng côn xoắn
Bánh răng côn được gia công bằng phương pháp phay hoặc mài bánh răng CNC, với bề mặt răng là các bề mặt cong không gian.
2) Đặc điểm của Bánh răng côn xoắn
a) Yêu cầu thiết bị đặc biệt để gia công và độ chính xác bề mặt răng có thể đạt đến cấp độ micromet.
b) Lỗi lắp đặt có thể được bù đắp thông qua quá trình hiệu chỉnh.
3) Nguyên lý hoạt động của Bánh răng côn xoắn
Độ cong của bề mặt răng phù hợp với đường ăn khớp, giảm nguy cơ tiếp xúc cạnh.
4) Ứng dụng của Bánh răng côn xoắn
Động cơ hàng không vũ trụ, bộ vi sai của xe tải hạng nặng.
| Sản phẩm | Bánh răng côn xoắn |
| Sản xuất theo yêu cầu | √ |
| Loại biên dạng răng | Gleason |
| Sản xuất | Phay bánh răng & Mài răng bánh răng |
| Mài răng | √ |
| Module (M) | Tùy chỉnh |
| Số răng (Z) | Tùy chỉnh |
| Góc áp suất (α) | Tùy chỉnh |
| Góc nghiêng | Tùy chỉnh |
| Cấp chính xác | Cấp 6 ISO |
| Xử lý nhiệt | Tẩm cacbon |
| Độ cứng bề mặt | 58-62HRC |
| SO SÁNH CÁC CẤP THÉP | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Thiết bị sản xuất
Quy trình sản xuất
Rèn Gia công Cắt
Xử lý nhiệt Mài Kiểm tra
