| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số lượng đặt hàng tối thiểu: | 100 bộ |
| chi tiết đóng gói: | thùng ván ép |
| Thời gian giao hàng: | 60 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 500 bộ/tháng |
| Pressure Angle: | 20 degrees | Teeth Number: | Custom |
|---|---|---|---|
| Gear Profile: | Herringbone Gear | Quality Grade: | ISO 8-9 Grade |
| Usage: | Industrial Machinery | Backlash: | Depends on size |
| Làm nổi bật: | 20 độ góc áp suất Herringbone bánh răng,Máy móc xương cá sấu hiệu quả cao,Máy gia tốc cao |
||

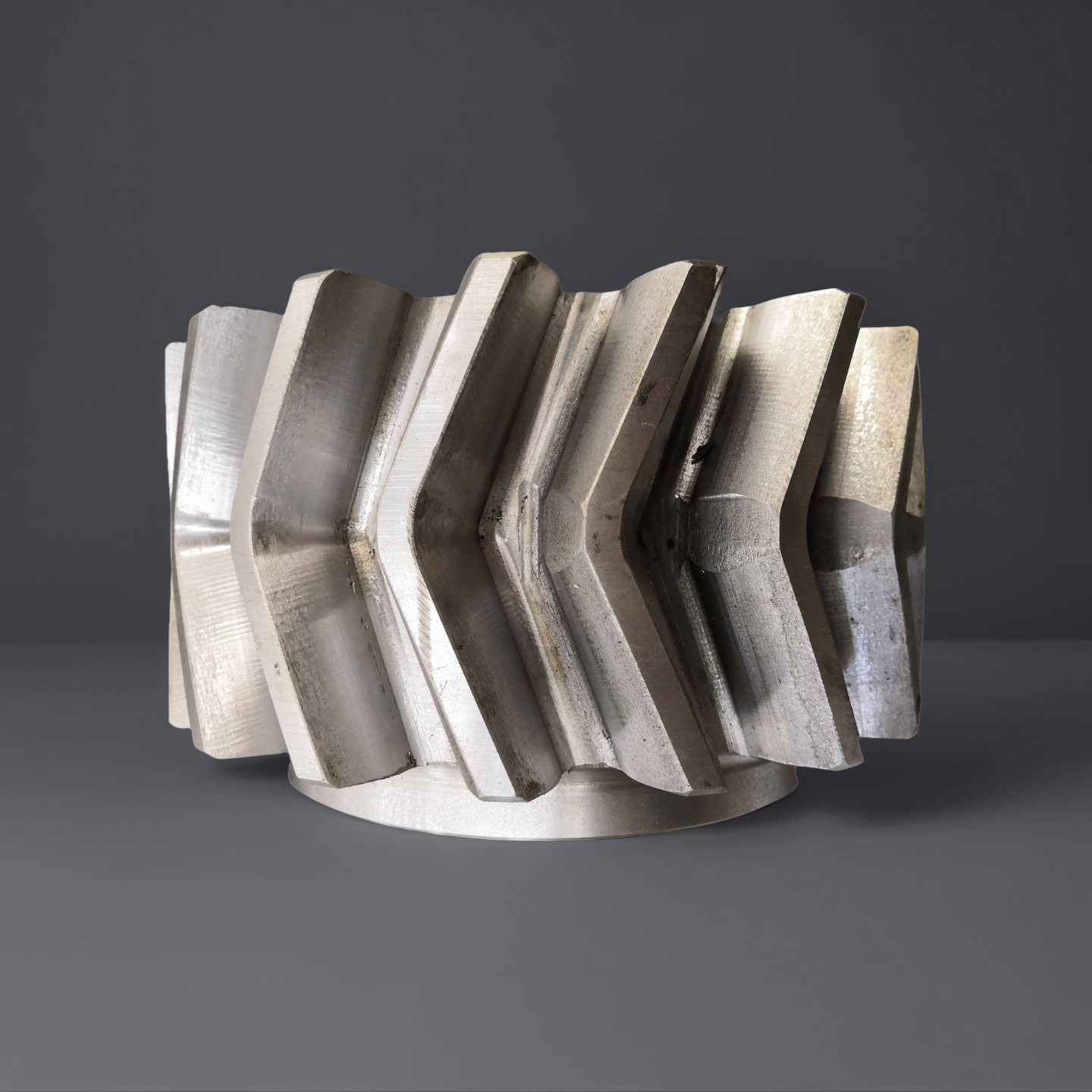

Bánh răng xương cá là một loại bánh răng đặc biệt kết hợp hai bánh răng nghiêng với góc nghiêng bằng nhau
và hướng quay ngược nhau thành một. Hồ sơ răng của nó có hình dạng của một ký tự "người".
Nó truyền năng lượng thông qua các răng nghiêng lồng vào nhau và loại bỏ các lực dọc trục.
Nó có đặc điểm ăn khớp liên tục, dẫn đến mức độ chồng chéo cao trong quá trình truyền;
các răng nghiêng đối xứng ở cả hai bên triệt tiêu các lực dọc trục, đảm bảo độ ổn định hoạt động cao;
và trong quá trình truyền, có rất ít rung động và tiếng ồn.
3)Ưu điểm của Bánh răng xương cá
So với bánh răng thẳng, việc truyền bánh răng xương cá ổn định hơn và có khả năng chịu tải cao hơn;
so với bánh răng nghiêng thông thường, nó có thể giải quyết hiệu quả vấn đề lực dọc trục và kéo dài tuổi thọ của thiết bị;
hiệu quả truyền tải cao, đạt trên 98%.
4)Ứng dụng của Bánh răng xương cá
Nó thường được sử dụng trong các hệ thống truyền động công suất lớn và tốc độ cao, chẳng hạn như hệ thống đẩy của tàu thủy,
các thiết bị truyền động của tuabin hơi công nghiệp lớn, cũng như các thiết bị cơ khí lớn trong khai thác mỏ
và các ngành luyện kim, để đảm bảo việc truyền tải điện năng hiệu quả và ổn định.
| Sản phẩm | Bánh răng xương cá |
| Sản xuất theo yêu cầu | √ |
| Loại hình răng bánh răng | Bánh răng trụ |
| Gia công răng bánh răng | Phay bánh răng |
| Mài răng bánh răng | √ |
| Module (M) | 12 |
| Số răng (Z) | Tùy chỉnh |
| Góc áp suất (α) | 20° |
| Góc nghiêng (β) | Tùy chỉnh |
| Cấp chính xác răng | Cấp ISO 8-9 |
| Xử lý nhiệt | Tôi và Ram |
| Độ cứng bề mặt | 230-260 HB |
| SO SÁNH CÁC CẤP THÉP | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
