| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số lượng đặt hàng tối thiểu: | 2 bộ |
| chi tiết đóng gói: | thùng ván ép |
| Thời gian giao hàng: | 60 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 500 bộ/tháng |
| Hồ sơ răng: | xoắn ốc | Vật liệu: | thép |
|---|---|---|---|
| Định hướng: | Tay trái | Số răng bánh răng: | 23 |
| góc xoắn: | 15° | Ứng dụng: | Công nghiệp ô tô |
| Độ cứng: | 58-62 HRC | ||
| Làm nổi bật: | 20CrMnTi Spiral Bevel Gear Shaft,trục bánh răng xoắn ốc xoắn |
||

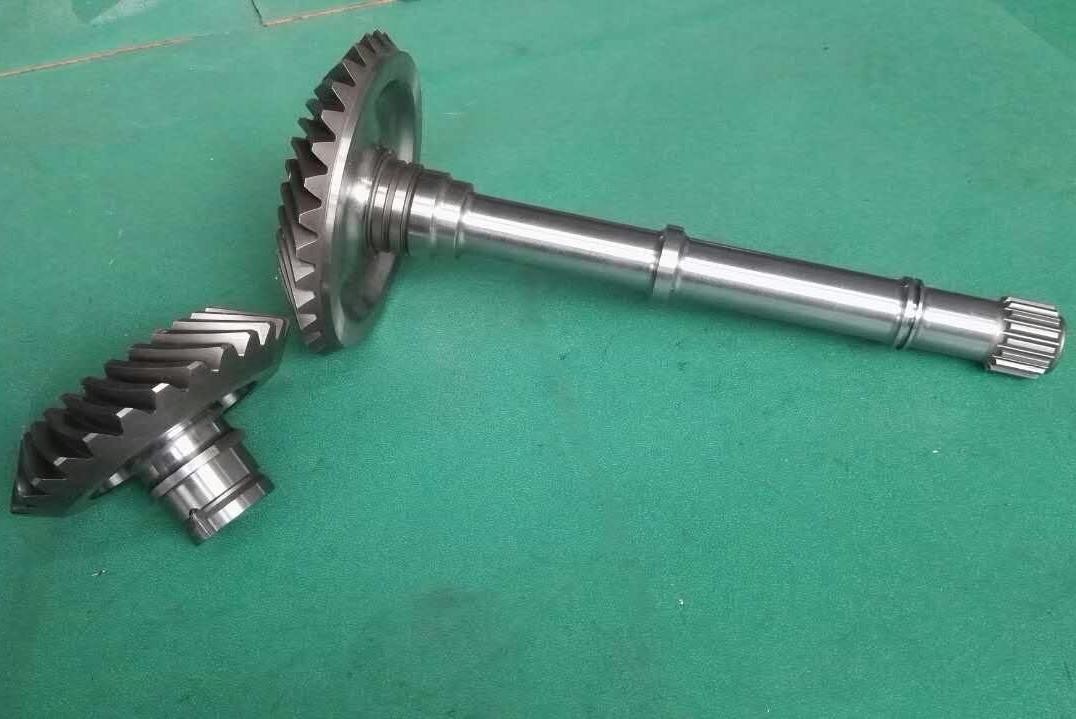

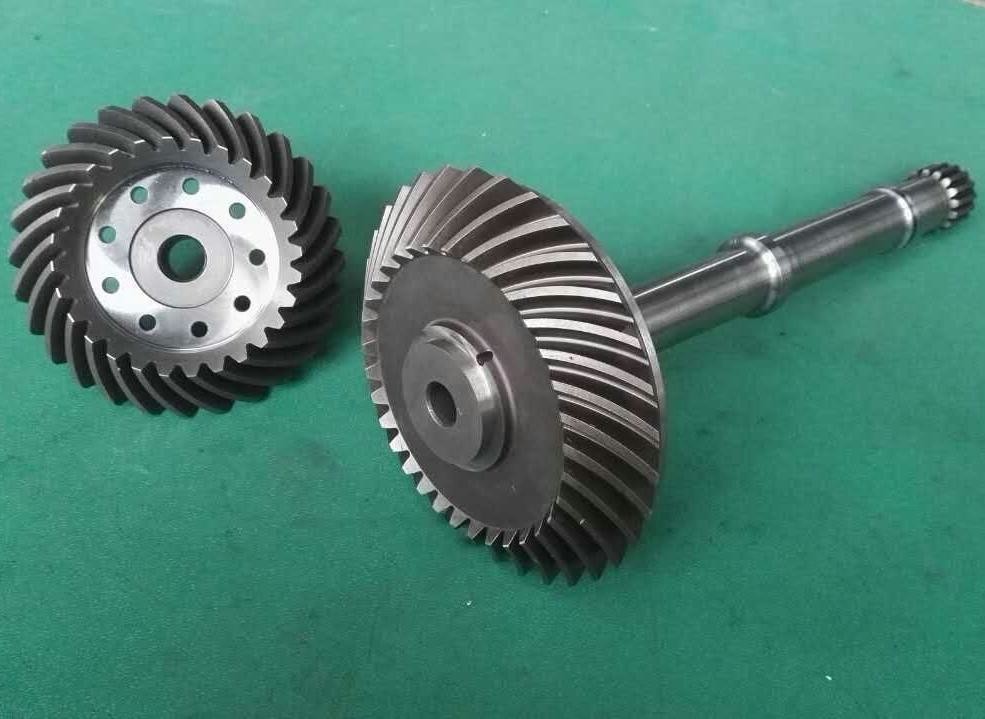

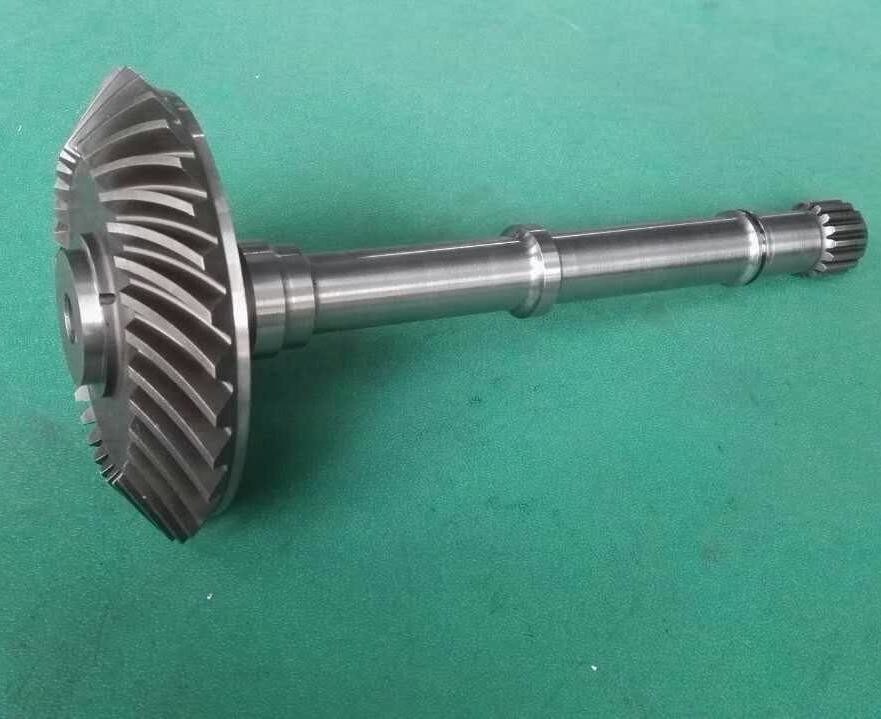

1) Mô tả Trục bánh răng côn xoắn
Trục bánh răng côn xoắn là một bộ phận truyền động quan trọng, tích hợp bánh răng côn xoắn và trục truyền động. Nó được sử dụng rộng rãi trong các hệ thống cơ khí yêu cầu mô-men xoắn lớn và truyền động góc chính xác cao. Tính năng cốt lõi của nó là đạt được bố cục nhỏ gọn và truyền tải điện năng hiệu quả thông qua cấu trúc tích hợp của bánh răng và trục.
2) Ưu điểm của Trục bánh răng côn xoắn
a) Truyền mô-men xoắn cao: Cấu trúc tích hợp có thể tránh hỏng hóc các kết nối then chốt và có thể chịu được ứng suất xoắn lớn hơn.
b) Tiết kiệm không gian: Nó loại bỏ sự cần thiết của các khớp nối hoặc kết nối mặt bích, làm cho nó phù hợp với các bố cục truyền động nhỏ gọn.
c) Duy trì độ chính xác: Nó làm giảm các lỗi lắp ráp và đảm bảo độ chính xác của vị trí ăn khớp bánh răng.
d) Cân bằng động: Nó có thể được hiệu chỉnh cân bằng động trong các ứng dụng tốc độ cao.
3) Ứng dụng của Trục bánh răng côn xoắn
a) Ngành công nghiệp ô tô
b) Thiết bị công nghiệp
c) Hàng không vũ trụ và Hàng không
| Sản phẩm | Trục bánh răng côn xoắn |
| Sản xuất theo yêu cầu | √ |
| Loại biên dạng bánh răng | Gleason |
| Bánh răngRăngSản xuất | Mài bánh răng |
| Mài răng bánh răng | √ |
| Module (M) | 6 |
| Số răng (Z) | 23 |
| Góc áp suất (α) | 20° |
| Góc nghiêng | 15° |
| Cấp chính xác | Cấp ISO 6 |
| Xử lý nhiệt | Carbon hóa |
| Độ cứng bề mặt | 58-62HRC |
| SO SÁNH CÁC CẤP THÉP | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
