| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | GS220805001 |
| Số lượng đặt hàng tối thiểu: | 5 miếng |
| Giá bán: | $35.0/Piece |
| chi tiết đóng gói: | Thùng ván ép |
| Thời gian giao hàng: | 60 ngày |
| Điều khoản thanh toán: | L / C, D / P, Western Union, T / T |
| Khả năng cung cấp: | 300 miếng / tháng |
| Vật liệu: | 20CrNi2MoA | Thương hiệu: | OEM |
|---|---|---|---|
| Chiều dài: | 32mm | Quá trình sản xuất: | mài bánh răng |
| Định hướng: | Tay phải | Chiều rộng răng: | 25mm |
| Làm nổi bật: | Trục bánh răng truyền động xoắn,Trục bánh răng xoắn bên phải,Trục bánh răng truyền động bên phải |
||

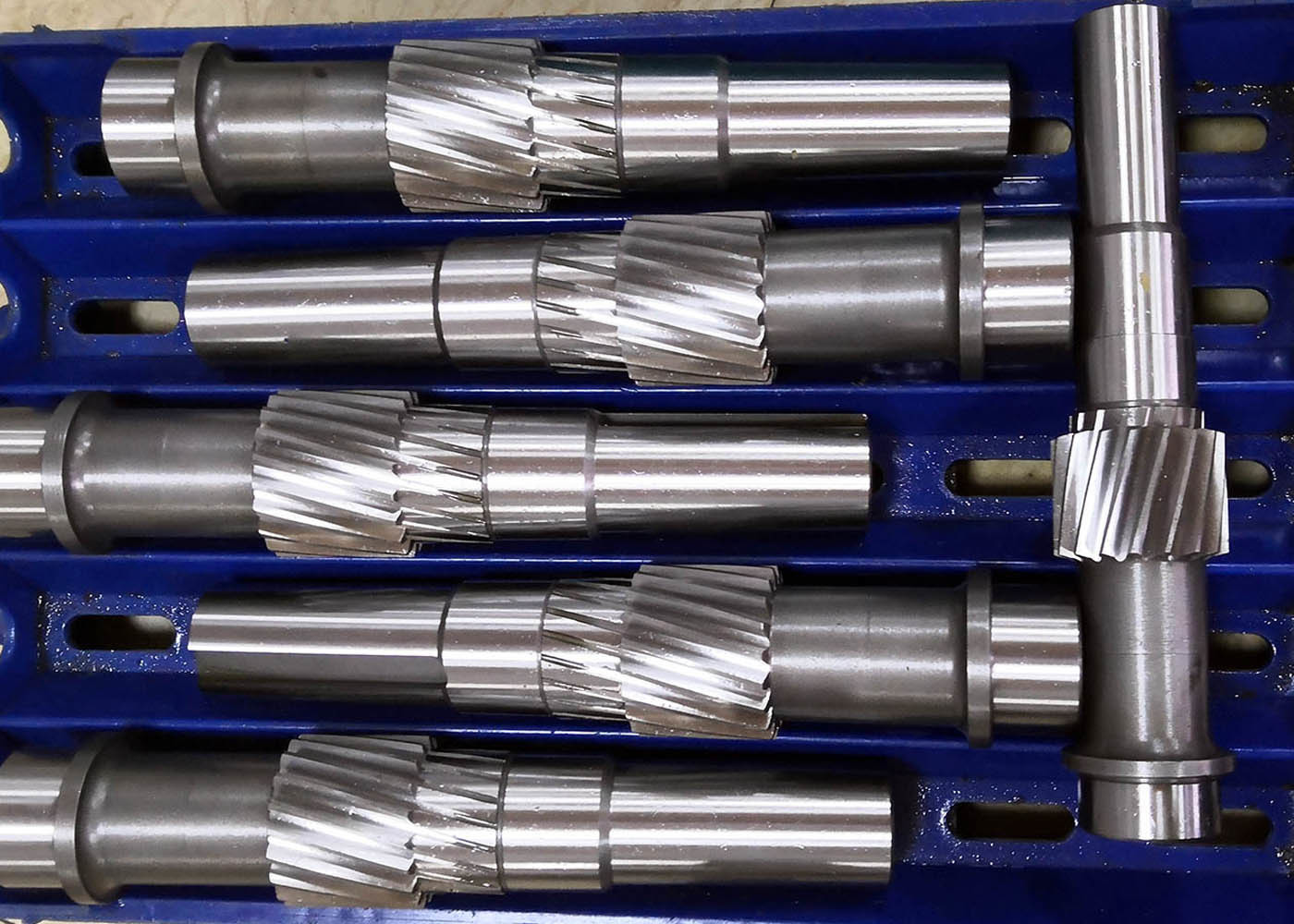

Trục bánh răng nghiêng bánh răng xoắn 3 mô-đun cho hộp số gắn trục
1) Mô tả về Bánh răng xoắn
Bánh răng xoắn có răng được cắt theo một góc so với trục thay vì thẳng và song song với trục như răng của bánh răng thẳng.
Đường tiếp xúc giữa hai răng không song song với răng mà nghiêng.
2) Hướng của Bánh răng xoắn
a) Bánh răng xoắn trái
b) Bánh răng xoắn phải
3) Đặc điểm của Bánh răng xoắn
a) Có độ bền cao hơn so với bánh răng thẳng tương đương.
b) Có thể giảm tiếng ồn và độ rung khi so sánh với bánh răng thẳng
| Sản phẩm | Trục bánh răng xoắn |
| Sản xuất theo yêu cầu | √ |
| Loại biên dạng bánh răng | Bánh răng trụ |
| Bánh răngRăngSản xuất | Phay bánh răng/Cắt răng bánh răng/Tạo hình bánh răng |
| Mài răng bánh răng | √ |
| Mô-đun (M) | 3 |
| Số răng (Z) | 17 |
| Góc áp suất (α) | 20° |
| Góc nghiêng | 15° |
| Cấp chính xác | Cấp ISO 6-7 |
| Xử lý nhiệt | Carbon hóa |
| Độ cứng bề mặt | 58-62HRC |
| SO SÁNH CÁC CẤP THÉP | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
