21 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế
  • 21 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế

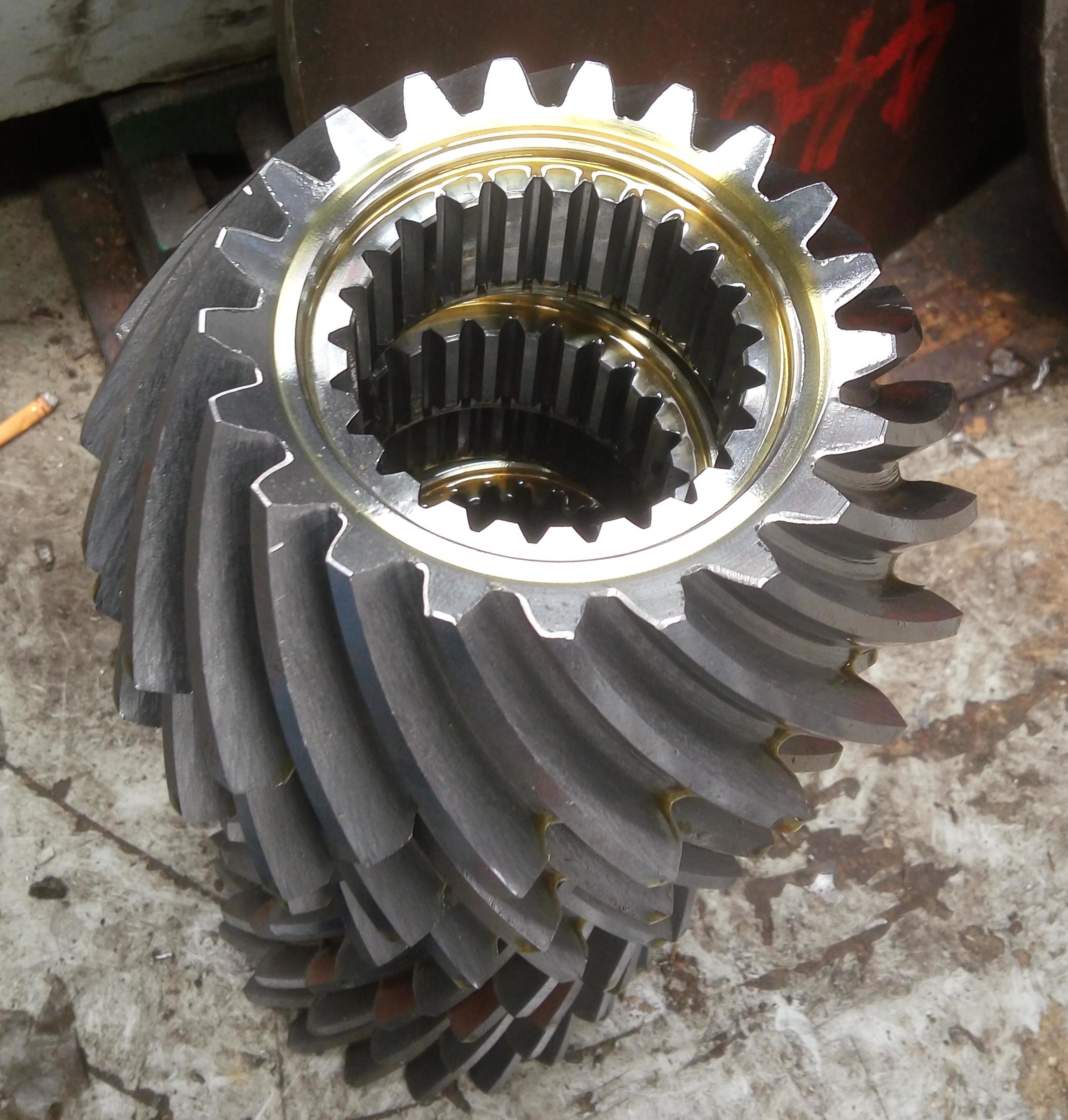

21 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế

21 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế

Nguồn gốc Trung Quốc
Hàng hiệu YIZGEAR
Chi tiết sản phẩm
Số răng:
21
Vật liệu:
20crmnti
Loại profie:
Glory
Phương pháp sản xuất:
Thiết bị mài
Góc áp lực:
20 °
Góc xoắn:
25 °
Độ cứng bề mặt:
HRC58-62
Làm nổi bật:

21 răng xoắn ốc Bevel Gear

,

Đồ chơi vòng xoắn ốc không gian hạn chế

,

Các răng bên trong

Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
2 bộ
chi tiết đóng gói
thùng ván ép
Thời gian giao hàng
60 ngày
Điều khoản thanh toán
L/C, T/T
Khả năng cung cấp
500 bộ/tháng
Mô tả sản phẩm
1)Các mô tả về bánh răng xoắn ốc xoắn ốc với răng bên trong

Các bánh răng xoắn ốc xoắn ốc với răng bên trong là một loại cấu trúc bánh răng đặc biệt, với bề mặt răng nằm ở bên trong bánh răng (tức là vòng răng bên trong),và chúng được kết nối với các bánh răng hình vòm bên ngoàiCấu trúc này áp dụng cho các kịch bản với không gian hạn chế hoặc bố cục truyền đặc biệt.

2) Đặc điểm của bánh răng xoắn ốc xoắn ốc với răng bên trong
a) Thiết kế nhỏ gọn: Thiết kế răng bên trong làm giảm hiệu quả khối lượng tổng thể của hệ thống truyền tải, đặc biệt phù hợp với các yêu cầu của không gian lắp đặt hẹp;
b) Khả năng chịu tải cao: Khu vực tiếp xúc lưới của các bánh răng hình xoắn ốc xoắn ốc lớn hơn và chúng có khả năng chống va chạm mạnh hơn so với bánh răng hình xoắn thẳng;
c) Chuyển tiếp trơn tru: Các răng xoắn ốc sử dụng phương pháp lưới tiến bộ, có thể làm giảm đáng kể mức độ rung động và tiếng ồn;
d) Chuyển tải hiệu quả: Thiết kế hồ sơ răng tối ưu có thể giảm hiệu quả tổn thất ma sát, và hiệu quả truyền tải có thể đạt hơn 95%;
3) Ứng dụng của bánh xe xoắn ốc xoắn ốc với răng bên trong
Các kịch bản ứng dụng điển hình bao gồm các chênh lệch ô tô, máy giảm công nghiệp, thiết bị hàng không vũ trụ và khớp robot, v.v.
Sản phẩm Các bánh răng xoắn ốc xoắn ốc với răng bên trong
Được làm theo yêu cầu √
Vật liệu 20CrMnTi
Sản xuất răng bánh răng Máy giặt và nghiền răng
Đánh răng răng √
Mô-đun (M) 16
Số răng (Z) 21
góc áp suất (α) 20°
Góc dẫn 25°
Độ chính xác Mức ISO 6/ AGMA 11Grade
Điều trị nhiệt Carburizing
Độ cứng bề mặt 58-62HRC



CÓ THƯƠNG CÔNG CÁCH THIÊN
Trung Quốc/GB ISO Địa điểm ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XGT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Thiết bị sản xuất

21 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế 021 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế 121 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế 2

21 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế 321 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế 421 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế 5

Quá trình sản xuất

21 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế 621 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế 721 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế 8

Ném, chế biến, cắt

21 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế 921 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế 1021 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế 11

Kiểm tra nghiền xử lý nhiệt

21 răng xoắn ốc Bevel Gear với răng bên trong cho không gian hạn chế 12
