| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | SS23032503 |
| Số lượng đặt hàng tối thiểu: | 5 miếng |
| Giá bán: | $50.0/Piece |
| chi tiết đóng gói: | thùng ván ép |
| Thời gian giao hàng: | 55 ngày |
| Điều khoản thanh toán: | L/C, T/T, Western Union, D/P |
| Khả năng cung cấp: | 1000 miếng / tháng |
| Loại spline: | liên quan đến Spline | Chiều dài: | 2220mm |
|---|---|---|---|
| Độ cứng: | HRC 50-55 | mô-đun: | 10 |
| Spline răng Không: | 28 | xử lý nhiệt: | Làm cứng cảm ứng |
| Làm nổi bật: | Trục Spline liên quan chính,Trục bánh răng Spline 2220mm,Trục bánh răng Spline 50HRC |
||

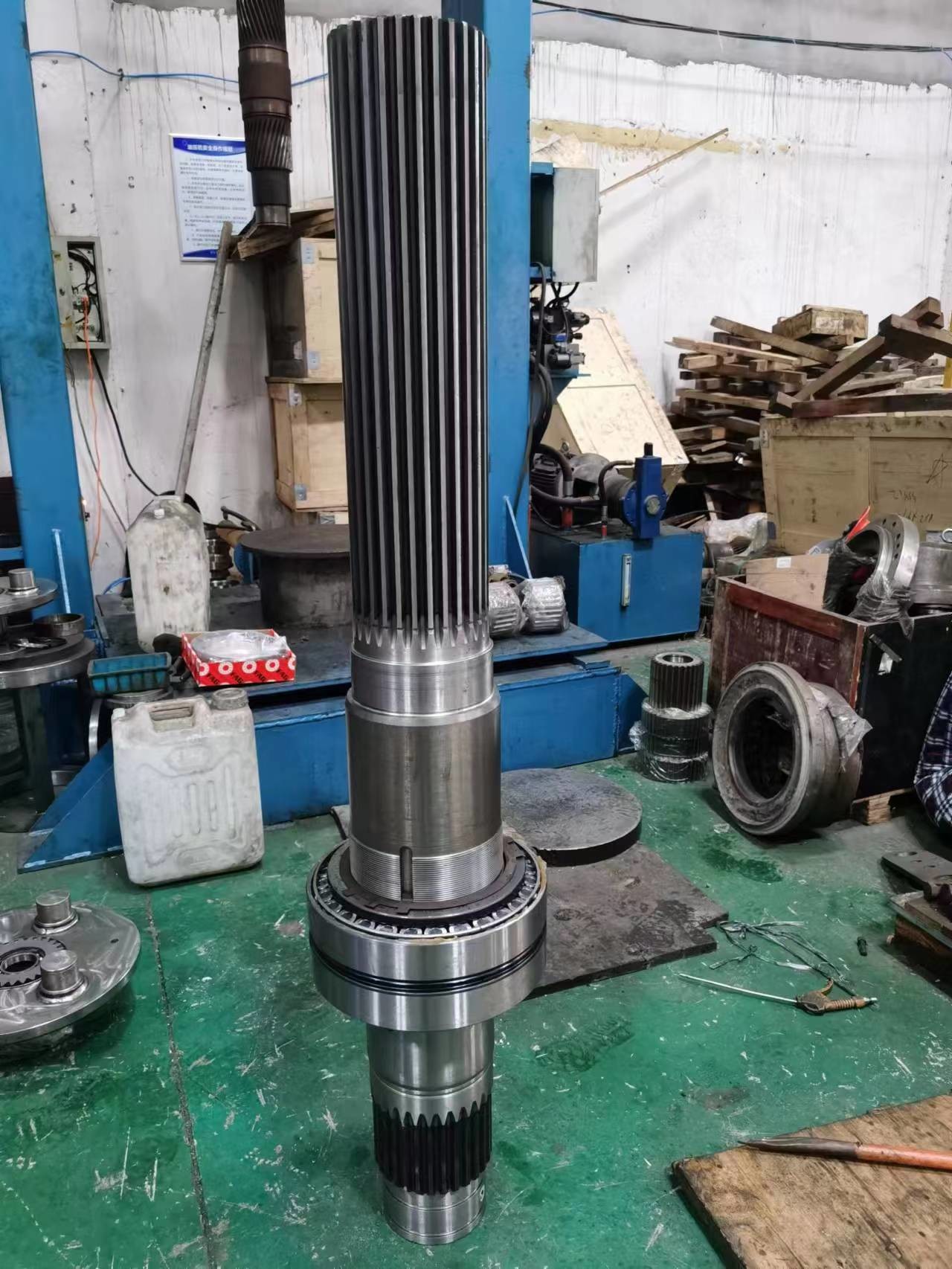

Bộ phận truyền động - Trục then hoa chính của máy khai thác than
Tiêu chuẩn DIN_5480
Lắp bên cạnh chân răng phẳng
Then hoa ngoài
Module: 10
Số răng 28
Bán kính lượn chân răng 1.6mm
Đường kính đỉnh răng 298.00
Đường kính chân răng 278.00
Bề dày răng 20.825
Cấp dung sai Cấp 5
| Sản phẩm | Trục then hoa hình chữ nhật |
| Sản xuất theo yêu cầu | √ |
| Loại biên dạng bánh răng | Then hoa |
| Gia công răng | Phay then/Mài then |
| Mài răng | √ |
| Module (M) | Tùy chỉnh |
| Số răng (Z) | Tùy chỉnh |
| Tùy chỉnh | 30° |
| Góc nghiêng (β) | 0° |
| Cấp chính xác răng | Cấp ISO 6-7 |
| Xử lý nhiệt | Tẩm cacbon |
| Độ cứng bề mặt | 58-62 HRC |
| SO SÁNH CÁC CẤP MÃ THÉP | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
