| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | SS23032501 |
| Số lượng đặt hàng tối thiểu: | 5 miếng |
| Giá bán: | $150.0/Piece |
| chi tiết đóng gói: | thùng ván ép |
| Thời gian giao hàng: | 55 ngày |
| Điều khoản thanh toán: | L/C, T/T, Western Union, D/P |
| Khả năng cung cấp: | 1000 miếng / tháng |
| Loại hồ sơ: | liên quan đến Spline | Độ cứng: | HRC 50-55 |
|---|---|---|---|
| Chiều kính bên ngoài: | 207.2 | đường kính sân: | 200 |
| Đường kính nhỏ: | 191.2 | đường kính gốc: | 118,98 |
| Làm nổi bật: | Trục bánh răng Spline Involute cường độ cao,Trục bánh răng Spline Involute DIN 5480,Trục bánh răng Spline Involute 30° |
||

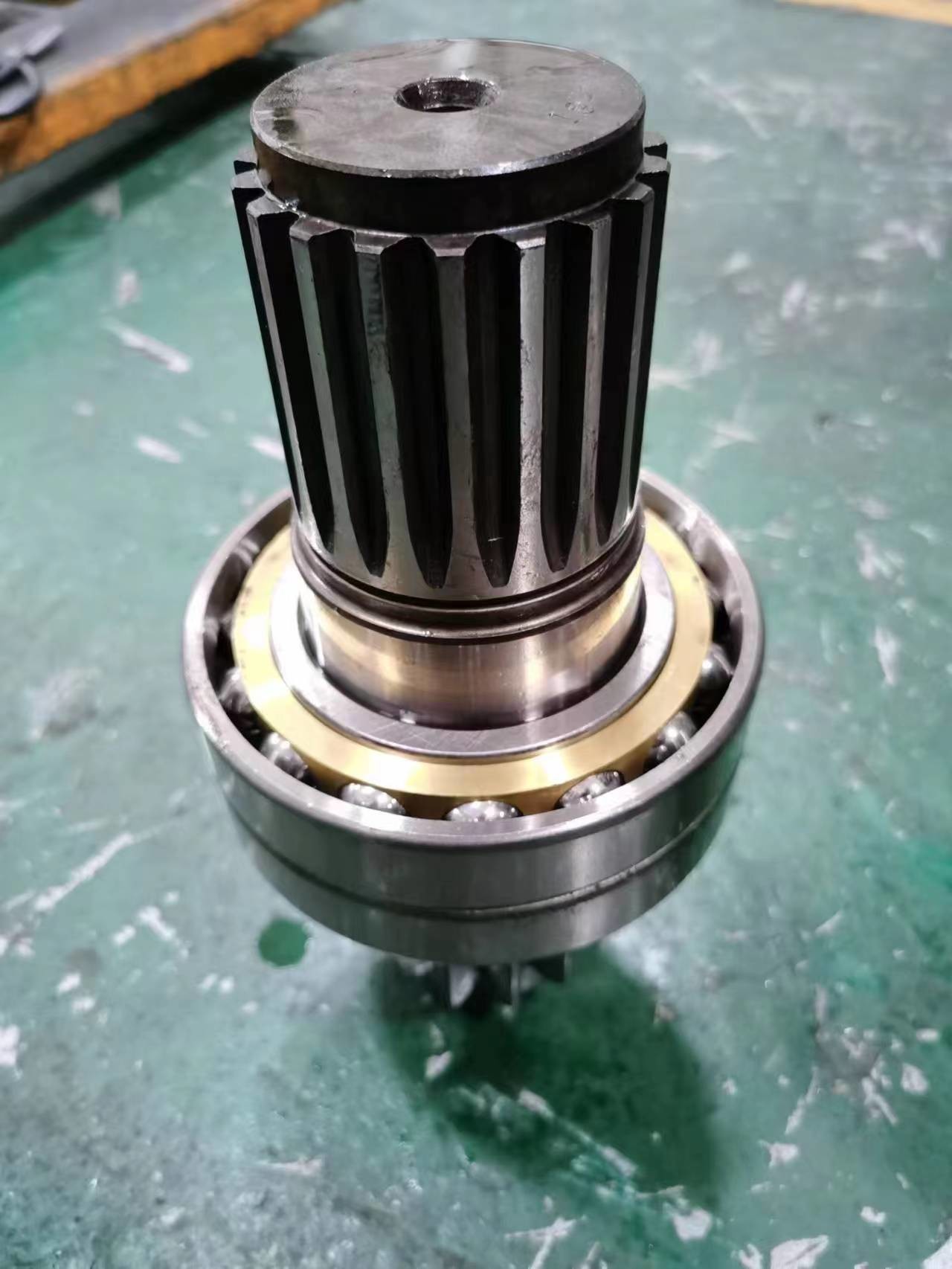

Trục then hoa răng nghiêng cường độ cao cho hệ thống bánh răng hành tinh
Addendum: 3.6mm
Dedendum: 4.4mm
Tiêu chuẩn: DIN 5480
Số răng: 25
Góc áp suất: 30°
1) Các loại trục then hoa
a) Then hoa then song song (Trong & Ngoài)
b) Then hoa răng nghiêng (Trong & Ngoài)
c) Then hoa vương miện (Trong & Ngoài)
d) Răng cưa (Trong & Ngoài)
2) Mô tả trục then hoa
Trục then hoa là các chi tiết trong một cấu hình cơ học, có mục đích truyền mô-men xoắn.
Trục then hoa đạt được việc truyền mô-men xoắn bằng cách khớp với một lỗ then hoa cái,
hoặc các dạng thành phần khớp khác hoạt động để ngăn chặn chuyển động theo các hướng bên ngoài
bên ngoài đường dẫn tuyến tính của cấu hình.
| Sản phẩm | Trục then hoa răng nghiêng |
| Sản xuất theo yêu cầu | √ |
| Loại biên dạng bánh răng | Then hoa |
| Gia công răng bánh răng | Phay then hoa / Mài then hoa |
| Mài răng bánh răng | √ |
| Module (M) | Tùy chỉnh |
| Số răng (Z) | Tùy chỉnh |
| Góc áp suất (α) | 30° |
| Góc nghiêng xoắn (β) | Tùy chỉnh |
| Cấp chính xác răng | Cấp ISO 6-7 |
| Xử lý nhiệt | Trục then hoa răng nghiêng |
| Độ cứng bề mặt | 50-55 HRC |
| SO SÁNH CÁC CẤP MÃ THÉP | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
