Spline Gear Shaft
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | YIZGEAR |
| Số mô hình | SS220082602 |

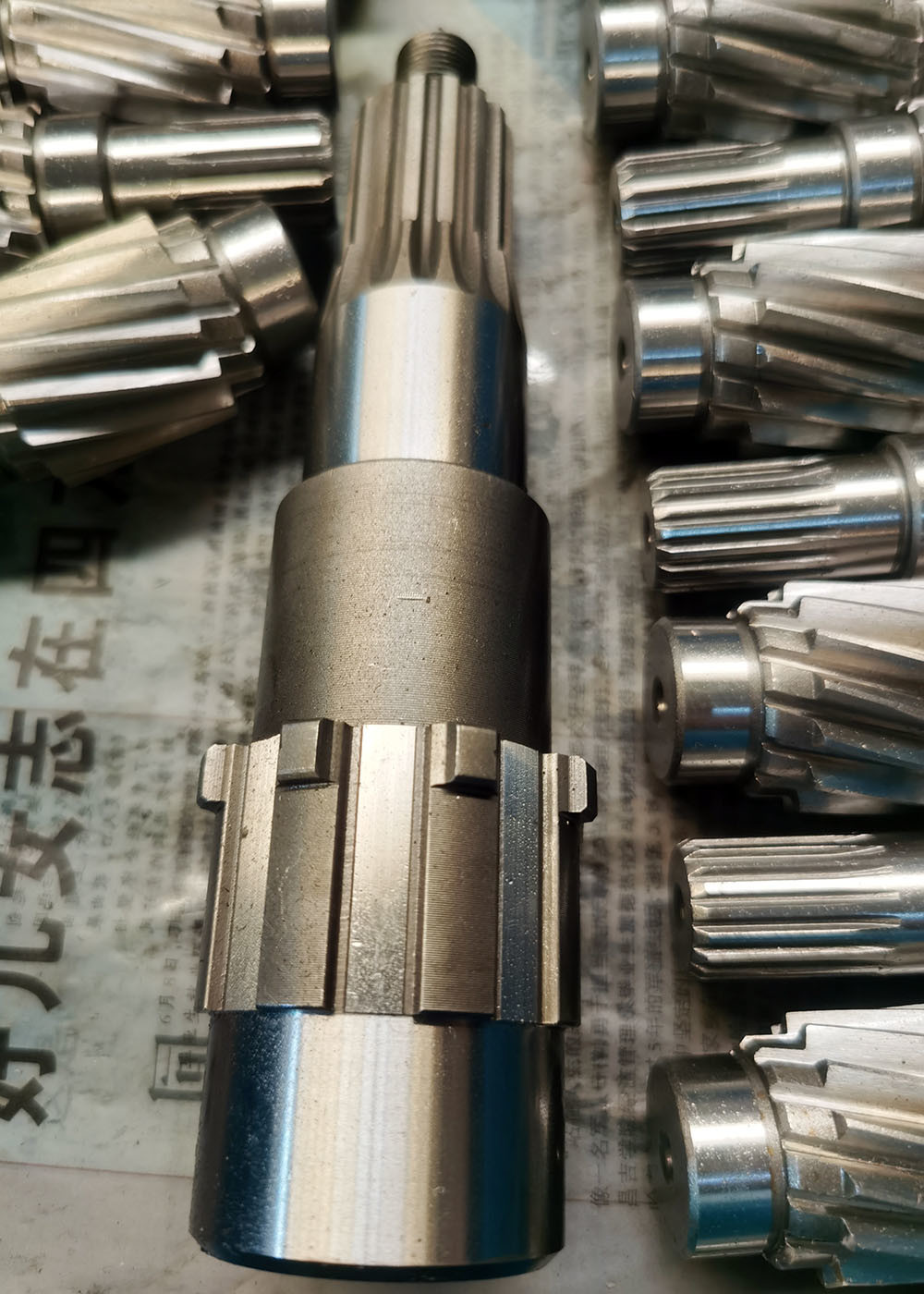

Bánh răng nghiêng then hoa bằng thép hợp kim rèn tùy chỉnh, mài then hoa
1) Ứng dụng của trục then hoa
Máy móc hạng nặng: Trục then hoa thường được sử dụng trong ô tô, hàng không và máy móc khai thác.
vì chúng có thể xử lý tốc độ quay cao để truyền mô-men xoắn. Không giống như các trục thay thế như trục then
Trục then hoa có thể tạo ra nhiều mô-men xoắn hơn do sự phân bố đều của tải trên tất cả các răng hoặc rãnh.
2) Tiêu chuẩn sản xuất then hoa
Các rãnh có thể được thực hiện theo tiêu chuẩn sau.
a) ANSI B92-1-1996
b) DIN 5480
c) DIN 5482
d) NF E22-141
| Sản phẩm | Trục then hoa hình chữ nhật |
| Sản xuất theo yêu cầu | √ |
| Loại hồ sơ bánh răng | Then hoa |
| Sản xuất răng bánh răng | Phay then hoa / Mài then hoa |
| Mài răng bánh răng | √ |
| Module (M) | Tùy chỉnh |
| Số răng (Z) | Tùy chỉnh |
| Góc áp suất (α) | 30° |
| Góc xoắn (β) | Tùy chỉnh |
| Cấp chính xác răng | Cấp ISO 6-7 |
| Xử lý nhiệt | Carbon hóa |
| Độ cứng bề mặt | 58-62 HRC |
| SO SÁNH CÁC CẤP MÃ THÉP | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
