| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | GS22082504 |
| Số lượng đặt hàng tối thiểu: | 5 miếng |
| Giá bán: | $35.0/Piece |
| chi tiết đóng gói: | Thùng ván ép |
| Thời gian giao hàng: | 60 ngày |
| Điều khoản thanh toán: | L / C, D / P, Western Union, T / T |
| Khả năng cung cấp: | 300 miếng / tháng |
| Vật liệu: | 20CrMnTi | sản xuất: | thiết bị Hobbing |
|---|---|---|---|
| Chiều dài: | 220mm | góc xoắn: | 0° |
| Độ cứng: | 58-62 HRC | lớp độ cứng: | 0,5-0,8mm |
| Làm nổi bật: | Trục bánh răng truyền động cho bộ giảm tốc,Trục bánh răng truyền động 3 mô-đun,Trục bánh răng truyền động răng thẳng |
||

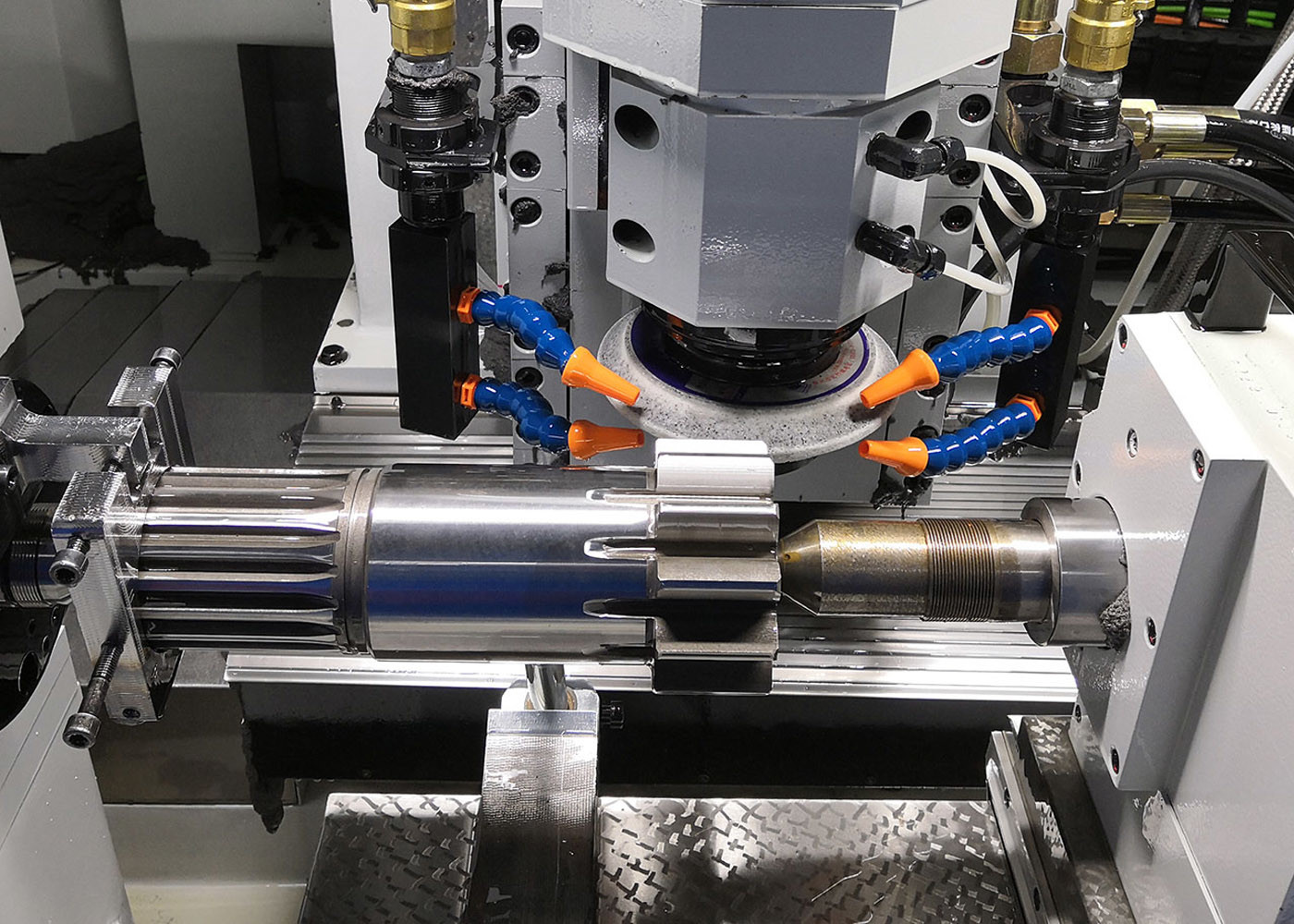

2.5 Mô-đun 17 T Trục bánh răng xoắn cho bộ giảm tốc gắn trục
1) Mô tả về Trục bánh răng
Trục bánh răng là trục của hệ thống, cung cấp chuyển động quay cho phép một bánh răng ăn khớp và quay bánh răng khác.
Quá trình này luôn được gọi là giảm tốc và rất quan trọng để truyền công suất từđộng cơ đến bộ điều khiển truyền động.
Sự chuyển đổi tốc độ động cơ thành mô-men xoắn là thứ cung cấp tải trọng truyền động, ví dụ như bánh xe của ô tô.
2) Các loại Trục bánh răng
Một số loại trục bánh răng khác nhau là trục bánh răng nối, trục lệch tâm, trục then và trục then hoa.
Bánh răng được sử dụng trong trường hợp tải nặng có khả năng sẽ được làm bằng kim loại chắc chắn.
| Sản phẩm | Trục bánh răng xoắn |
| Sản xuất theo yêu cầu | √ |
| Loại hình dạng bánh răng | Bánh răng trụ |
| Bánh răngRăngSản xuất | Phay bánh răng/Cắt bánh răng/Tạo hình bánh răng |
| Mài răng bánh răng | √ |
| Mô-đun (M) | 3 |
| Số răng (Z) | 11 |
| Góc áp suất (α) | 20° |
| Góc nghiêng | 0° |
| Cấp chính xác | Cấp ISO 6-7 |
| Xử lý nhiệt | Carbon hóa |
| Độ cứng bề mặt | 58-62HRC |
| SO SÁNH CẤP MÃ THÉP | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
