| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | SB2208241 |
| Số lượng đặt hàng tối thiểu: | 2 bộ |
| Giá bán: | $70/ Piece |
| chi tiết đóng gói: | Thùng ván ép |
| Thời gian giao hàng: | 62 ngày |
| Điều khoản thanh toán: | T / T, L / C |
| Khả năng cung cấp: | 500 bộ / tháng |
| Chiều kính bên ngoài: | 535mm | góc trục: | 90° |
|---|---|---|---|
| mô-đun: | 12,5 | Vật liệu: | 20CrNi2MoA |
| Góc sân: | 53 ° 32 ' | góc gốc: | 51 ° 28 ' |
| Làm nổi bật: | 12.5 Mô-đun Bánh răng côn 90 độ,12.5 Mô-đun bánh răng xoắn góc vuông,Bánh răng côn góc phải 90 độ |
||

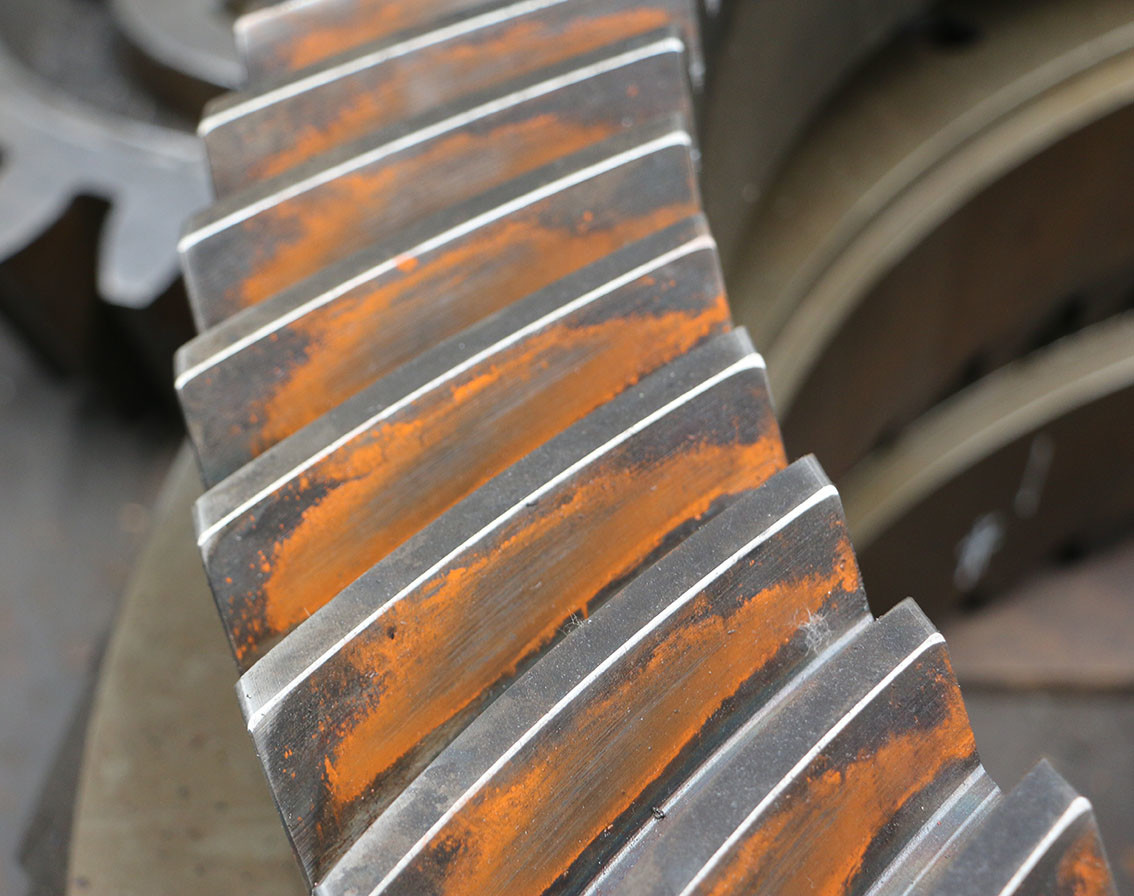

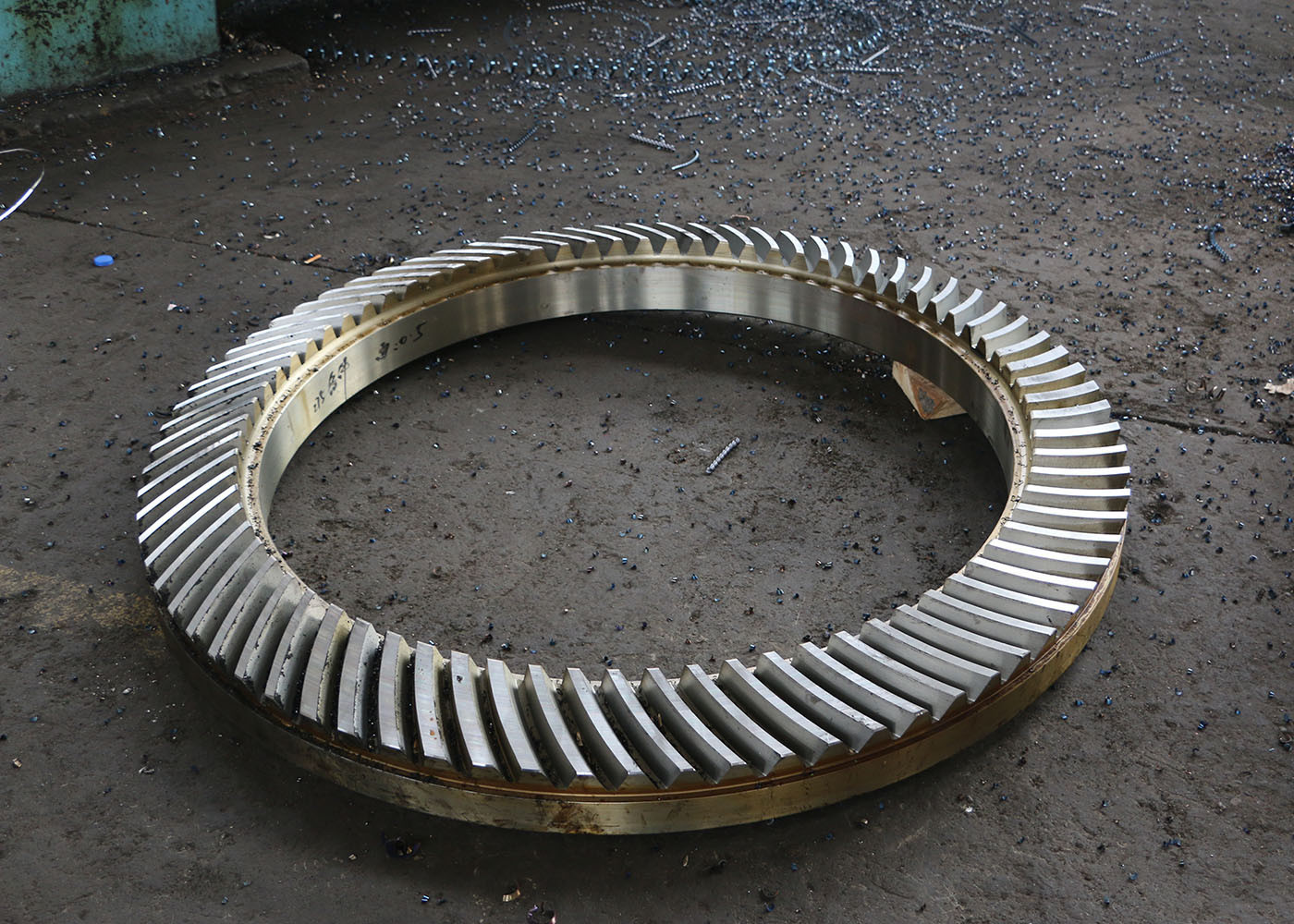

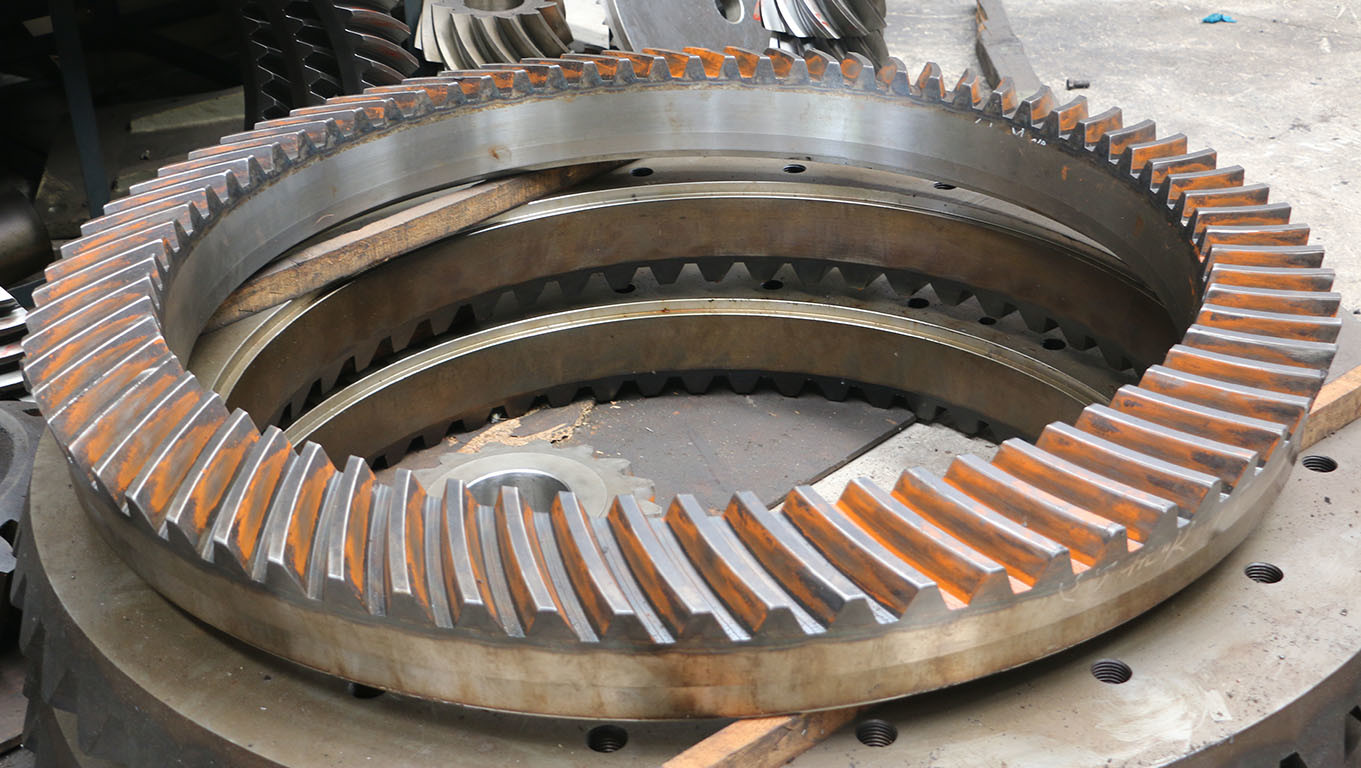

1) Mô tả về Bánh răng Côn Xoắn
Bánh răng côn xoắn là bánh răng côn có các trục giao nhau, thường ở góc 90 độ. Các răng được cắt
với một đường cong nhẹ dọc theo chiều dài của chúng và một biên dạng involute.
Bánh răng côn xoắn thường được sử dụng để truyền lực qua một góc vuông. Chúng rất phù hợp cho các ứng dụng hạng nặng
và có thể được thiết kế cho các hoạt động tốc độ cao. So với một số giải pháp côn thay thế,
chúng có thể giảm chi phí sở hữu bằng cách cung cấp hiệu suất lâu dài hơn và giảm thiểu nhu cầu sửa chữa
hoặc thay thế.
| Sản phẩm | Trục Bánh răng Côn Xoắn |
| Sản xuất theo yêu cầu | √ |
| Vật liệu | 20CrNi2MoA |
| Gia công Răng Bánh răng | Phay Bánh răng & Mài Răng Bánh răng |
| Mài Răng Bánh răng | √ |
| Mô-đun (M) | 12.5 |
| Số răng (Z) | 58 |
| Góc áp suất (α) | 20° |
| Góc nghiêng | 35° |
| Cấp chính xác | Cấp ISO 6 / Cấp AGMA 11 |
| Xử lý nhiệt | Carbon hóa |
| Độ cứng bề mặt | 58-62HRC |
| SO SÁNH CÁC CẤP MÃ THÉP | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Thiết bị sản xuất
Quy trình sản xuất
Rèn Gia công Cắt
Xử lý nhiệt Mài Kiểm tra
