| Nguồn gốc | Trung Quốc |
| Hàng hiệu | YIZGEAR |
| Số mô hình | SS220082304 |

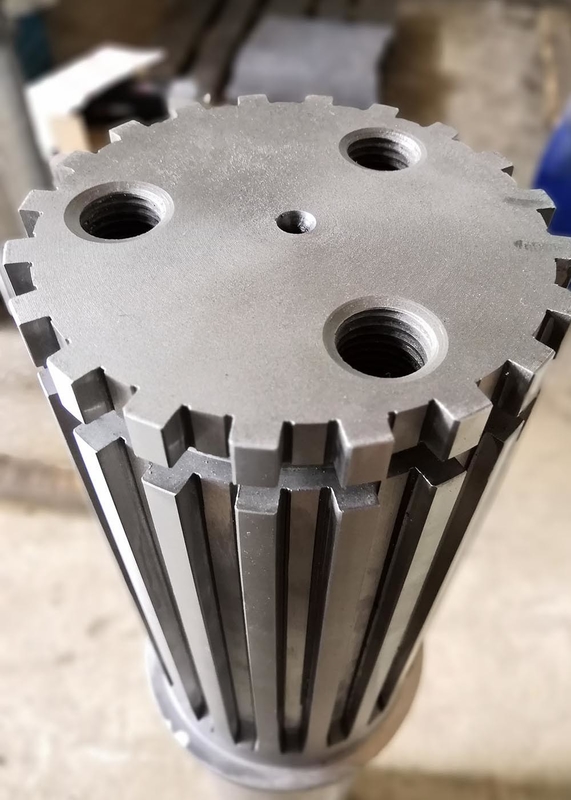

Trục truyền động then hoa song song mài thép hợp kim 20Cr2Ni4 tùy chỉnh
1) Các loại trục then hoa
Trục then hoa có sẵn trong nhiều kiểu dáng, tùy thuộc vào hình dạng, không gian và kích thước
của các rãnh và then trên trục và các bộ phận kết hợp.
a) Trục then hoa then song song
Thiết kế trục then hoa then song song có các then và rãnh hình vuông với các đường bao chạy
song song với trục của trục. Thiết kế này lý tưởng cho các ứng dụng chịu tải cần chuyển động trơn tru.
b) Trục then hoa Involute
Loại trục then hoa này làm giảm ứng suất trên trục bằng cách sử dụng các then và gờ hình nón.
Then hoa Involute thường được sử dụng trong các ứng dụng tốc độ cao và chịu ứng suất cao để có mô-men xoắn tốt hơn và
giảm khả năng trượt hoặc sai lệch.
| Sản phẩm | Trục then hoa hình chữ nhật |
| Sản xuất theo yêu cầu | √ |
| Loại hình | Then hoa |
| Sản xuất | Phay then hoa / Mài then hoa |
| Mài răng bánh răng | √ |
| Module (M) | Tùy chỉnh |
| Số răng (Z) | Tùy chỉnh |
| Góc áp suất (α) | 30° |
| Góc xoắn (β) | Tùy chỉnh |
| Cấp chính xác răng | Cấp ISO 6-7 |
| Xử lý nhiệt | Tẩm cacbon |
| Độ cứng bề mặt | 58-62 HRC |
| SO SÁNH CẤP MÃ THÉP | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
