| Nguồn gốc | Trung Quốc |
| Hàng hiệu | YIZGEAR |
| Số mô hình | SB22081502 |
10 Mô-đun Gleason loại xoắn ốc Bevel Gear nghiền Transmission Gear Shafts
1) Mô tả của bánh răng xoắn ốc xoắn ốc
Một bánh răng nón xoắn ốc là hình thức phức tạp nhất của bánh răng nón.
Điều này dẫn đến sự chồng chéo lớn hơn giữa các răng, do đó
Thúc đẩy sự gắn kết và tháo rời dần dần đến sự tiếp xúc của răng.
Sự mềm mại được cải thiện này dẫn đến sự rung động và tiếng ồn tối thiểu được sản xuất trong quá trình hoạt động.
Ngoài ra, do phân phối tải trọng lớn hơn do số lượng răng tiếp xúc lớn hơn,
bánh răng nón xoắn ốc có khả năng tải tốt hơn.
Điều này cho phép chúng nhỏ hơn so với các bánh răng hình nón thẳng với cùng dung lượng.
| Sản phẩm | Chân bánh răng xoắn ốc |
| Được làm theo yêu cầu | √ |
| Loại hồ sơ | 17CrNiMo6 |
| Sản xuất | Máy giặt và nghiền răng |
| Đánh răng răng | √ |
| Mô-đun (M) | 10 |
| Số răng (Z) | 32 |
| góc áp suất (α) | 20° |
| góc xoắn (β) | 35° |
| Mức độ chính xác răng | ISO 6 Grade/ AGMA 11Grade |
| Điều trị nhiệt | Carburizing |
| Độ cứng bề mặt | 58-62 HRC |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Thiết bị sản xuất
Quá trình sản xuất

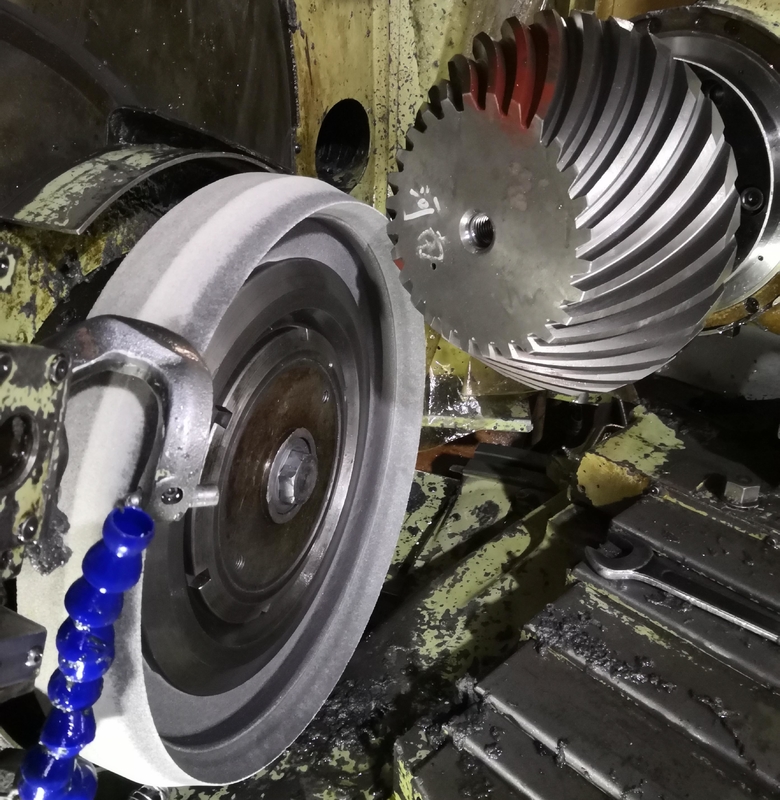

Ném đúc Máy cắt
Kiểm tra nghiền xử lý nhiệt
