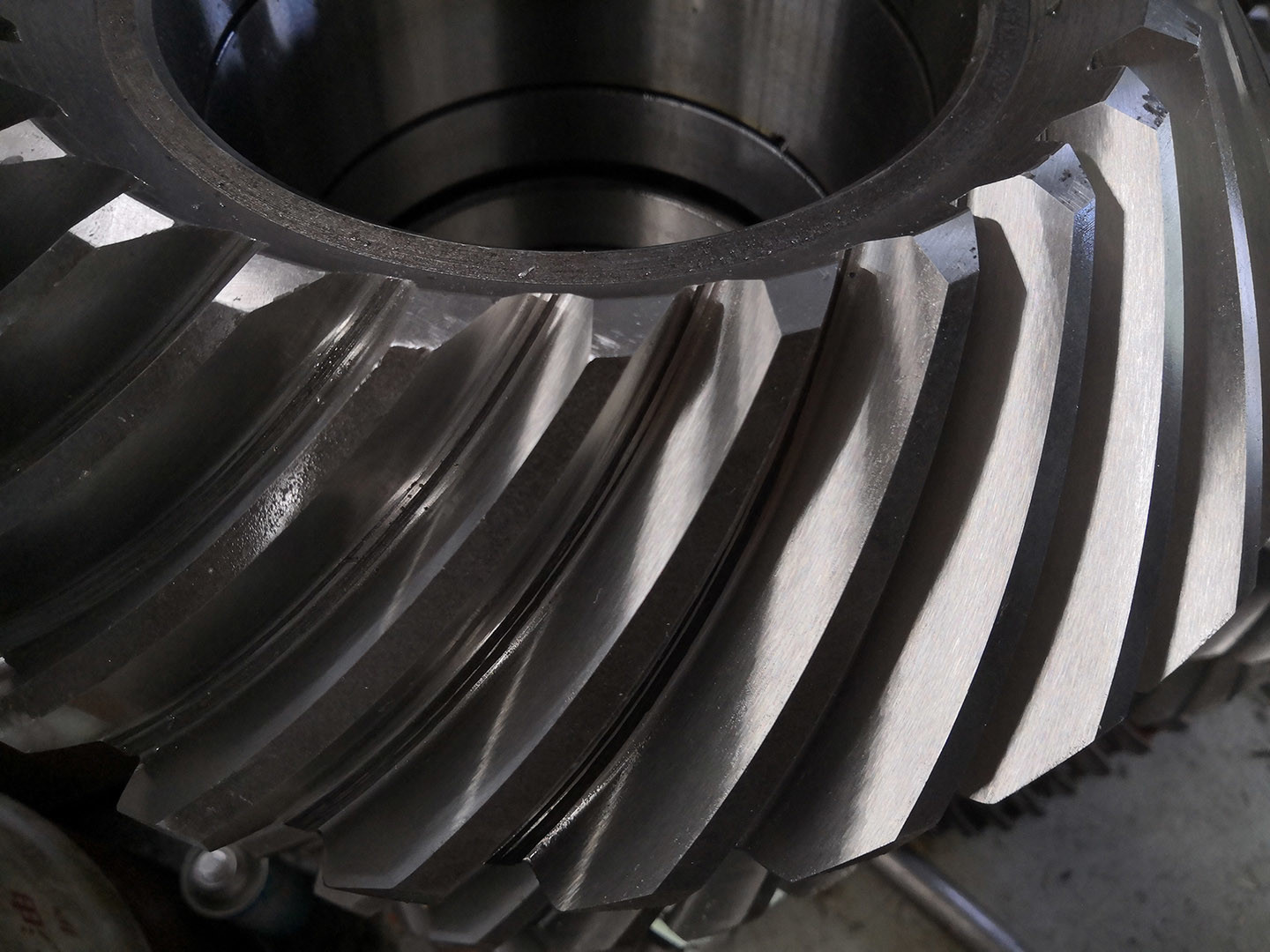

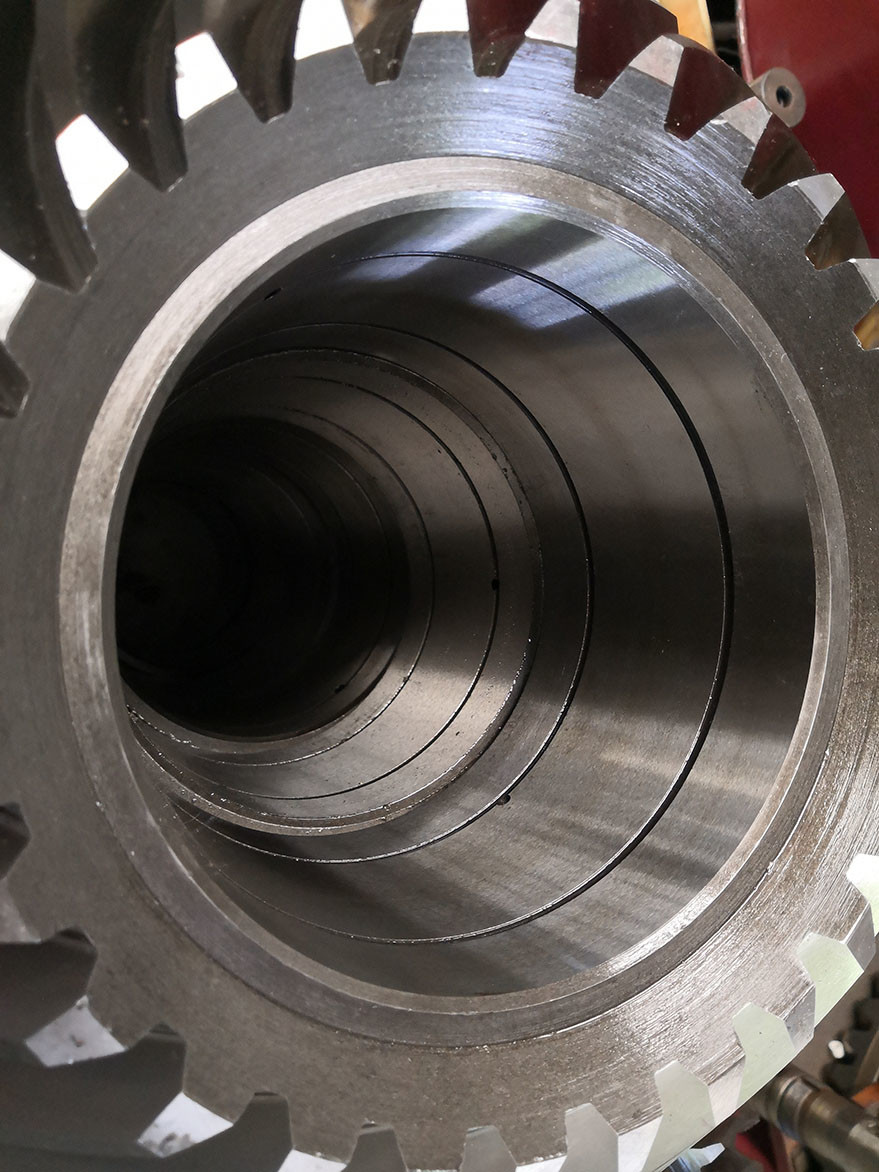

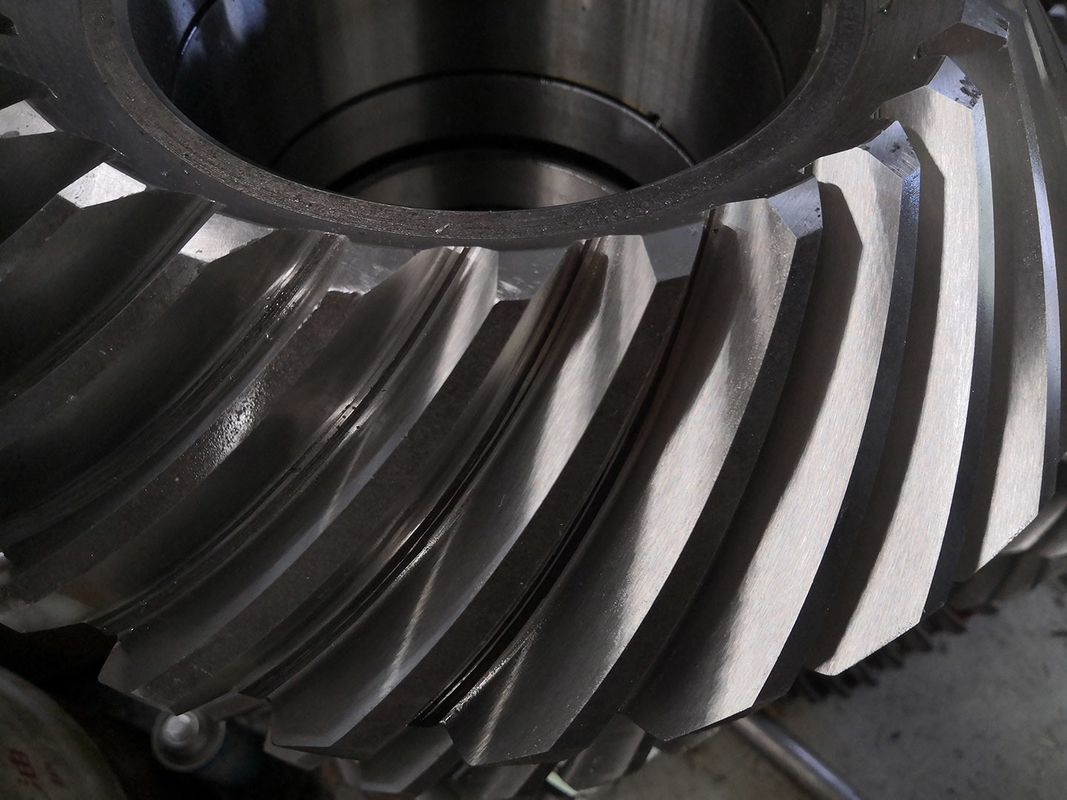

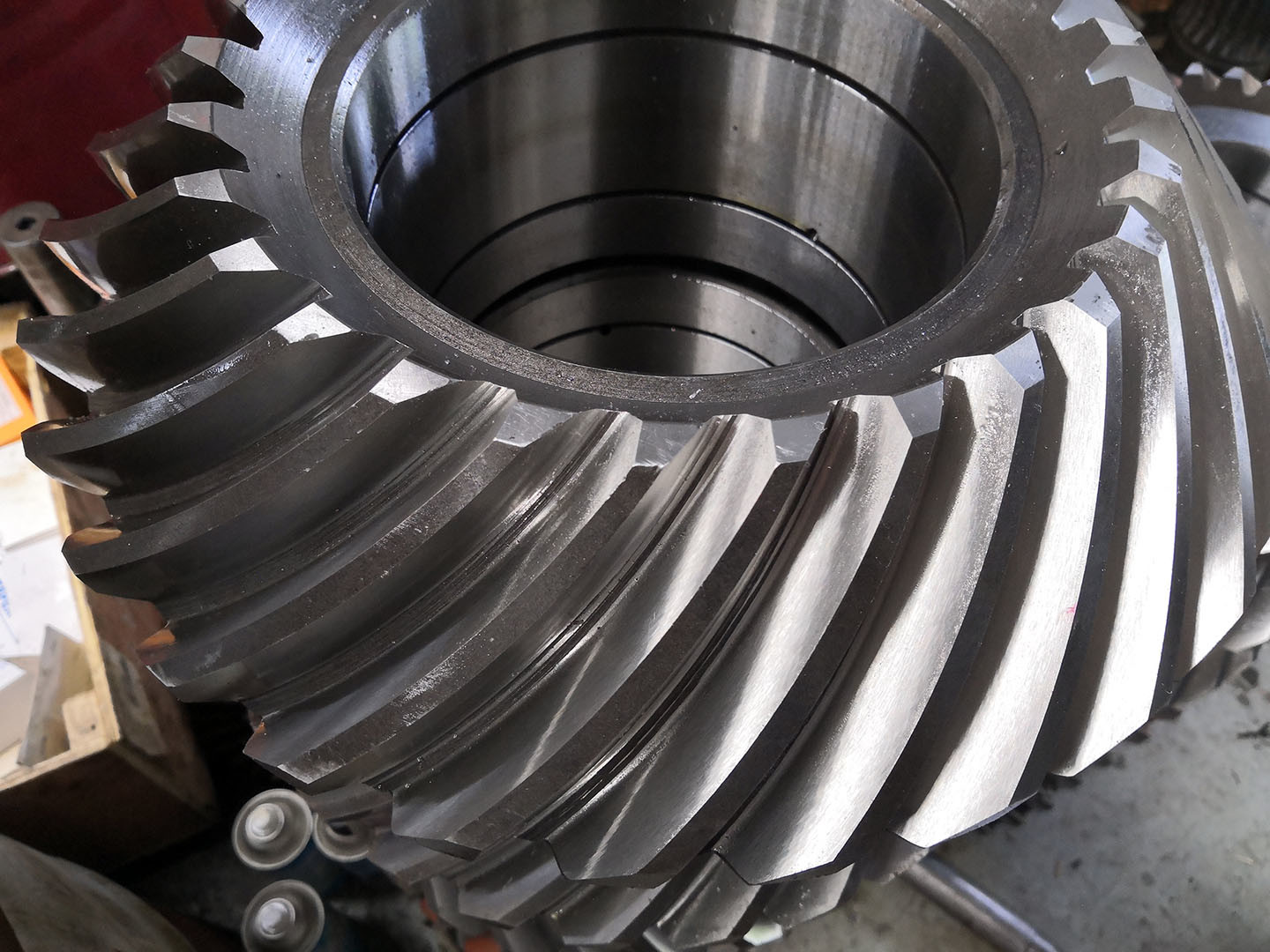

Bánh răng côn xoắn ốc
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | YIZGEAR |
| Số mô hình | SB22081501 |
1) Ứng dụng của trục bánh răng côn xoắn ốc
Bánh răng côn xoắn ốc được sử dụng trong các tình huống mà trục quay của một trục phải thay đổi hướng.
Một ví dụ về điều này là bộ vi sai ô tô, nơi trục quay được quay 90° để dẫn động bánh xe.
2) Tính năng của Bánh răng côn xoắn ốc
Bánh răng côn xoắn ốc có răng được cắt theo dạng xoắn ốc với bề mặt bước là hình nón.
Điều này dẫn đến giảm tiếng ồn và độ rung thông qua sự ăn khớp dần dần của các răng xoắn ốc với
tiếp xúc bắt đầu ở một đầu của răng bánh răng và lan dần ra toàn bộ mặt bên của răng.
Tỷ số truyền điển hình là 1:1 đến 5:1.
Các trục của hệ thống côn xoắn ốc nằm trên cùng một mặt phẳng.
| Sản phẩm | Trục bánh răng côn xoắn ốc |
| Sản xuất theo yêu cầu | √ |
| Vật liệu | 20CrMnTi |
| Gia công răng bánh răng | Phay bánh răng & Mài răng bánh răng |
| Mô-đun | 11 |
| Mài răng bánh răng | √ |
| Số răng (Z) | 35 |
| Góc áp suất (α) | 20° |
| Góc nghiêng | 35° |
| Cấp chính xác | Cấp ISO 6 / Cấp AGMA 11 |
| Xử lý nhiệt | Tẩm cacbon |
| Độ cứng bề mặt | 58-62HRC |
| SO SÁNH CÁC CẤP MÃ THÉP | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Thiết bị sản xuất
Quy trình sản xuất
Rèn Gia công Cắt
Xử lý nhiệt Mài Kiểm tra
