Bánh răng côn thẳng
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | YZGEAR |
| Số mô hình | BG2207001 |

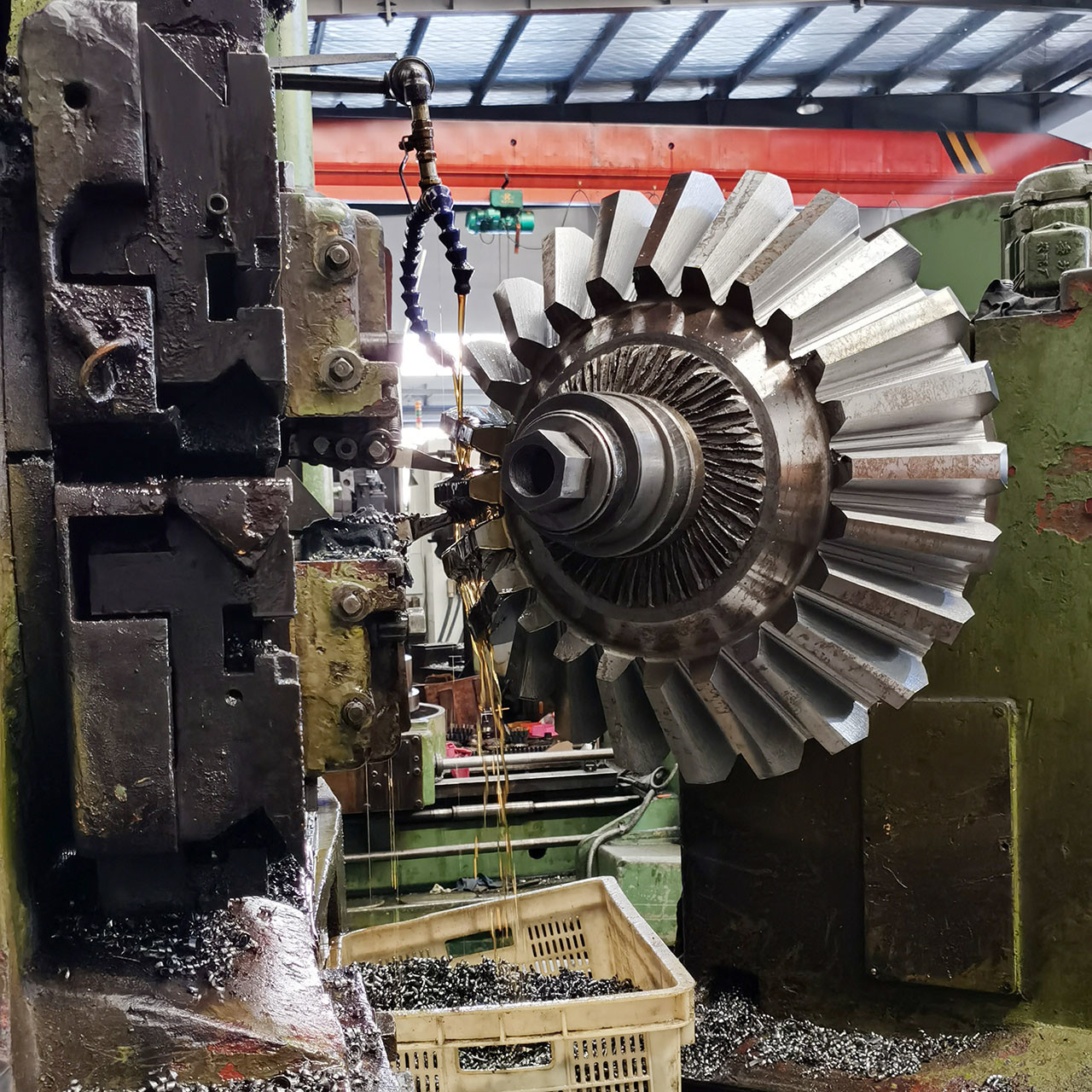

14 Mô-đun Đường trục thẳng - Đường trục cho thiết bị máy nghiền
1) Mô tả thiết bị quay thẳng
Các bánh răng xoay là bánh răng mà các trục của hai trục giao nhau và các mặt đeo răng của chính bánh răng có hình nón.
Các bánh răng xoay chuyển năng lượng từ đường thẳng sang điện thẳng đứng, làm cho nó rất hữu ích trong các máy được sử dụng rộng rãi trong các thiết lập cơ khí.
2) Ứng dụng của bánh răng cong thẳng
Các bánh răng trục thường được gắn trên trục cách nhau 90 độ, nhưng cũng có thể được thiết kế để hoạt động ở các góc khác.
| Sản phẩm | Đường thẳng Bevel Gear |
| Được làm theo yêu cầu | √ |
| góc trục | 90° |
| Sản xuất răng bánh răng | Thiết kế bánh xe |
| Đánh răng răng | |
| Mô-đun (M) | 14 |
| Số răng (Z) | 55 |
| góc áp suất (α) | 20° |
| Mức độ chính xác răng | ISO 8-9 |
| Điều trị nhiệt | Carburizing/ Induction Hardening |
| Độ cứng bề mặt | Động cơ 58-62 HRC/Động cơ 50-55 HRC |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
