Bánh răng côn xoắn ốc
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | YIZGEAR |
| Số mô hình | SB2207003 |

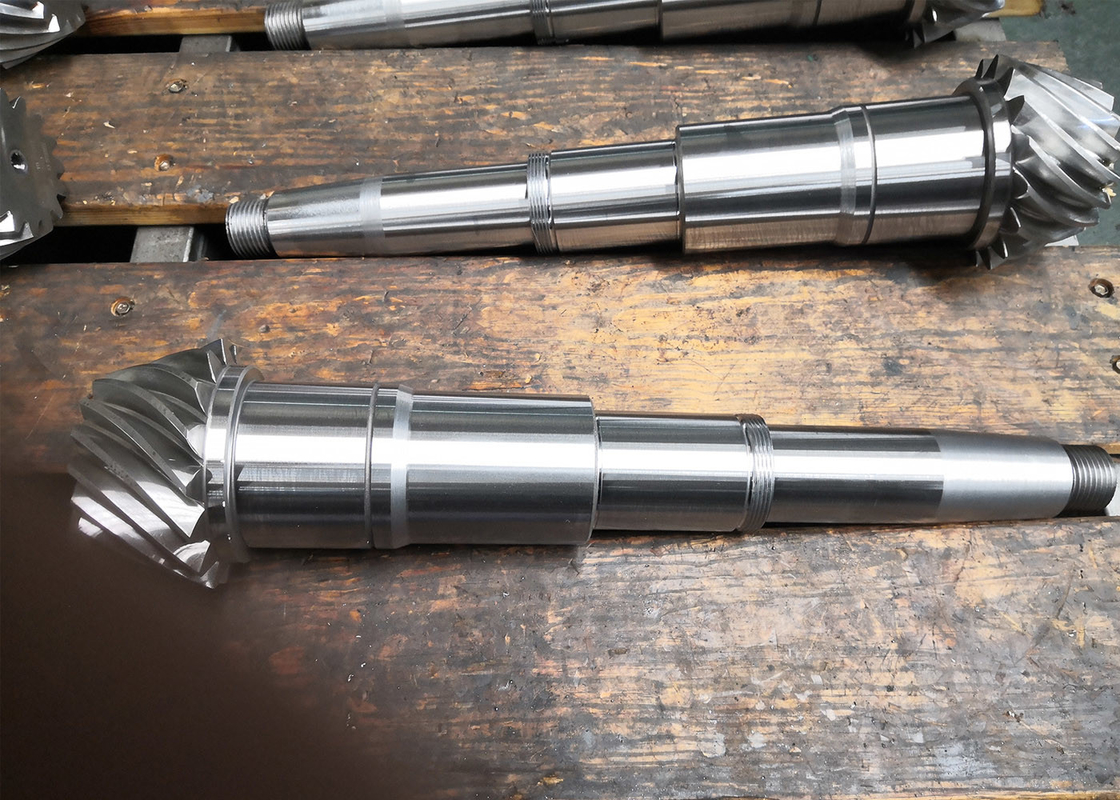

1) Mô tả về Trục bánh răng xoắn ốc
Bánh răng xoắn ốc này là 6.5M 16T với tổng chiều dài 503mm
Độ nhám của trục là Ra 0.8
Đường kính đỉnh là Φ119.07
2) Chế tạo Bánh răng Xoắn Ốc
Vật liệu là Tôi và ram 260-280 HB
Xử lý nhiệt thấm cacbon 58-62 HRC
Độ sâu lớp cứng 1.4-1.8mm
Độ cứng lõi 35-42 HRC
Phay và mài bánh răng
| Sản phẩm | Trục Bánh răng Xoắn Ốc |
| Sản xuất theo yêu cầu | √ |
| Vật liệu | 20CrMnTi |
| Chế tạo Răng Bánh răng | Phay/Mài Bánh răng |
| Mài Răng Bánh răng | √ |
| Mô-đun (M) | 6.5 |
| Số răng (Z) | 16 |
| Góc áp suất (α) | 20° |
| Góc nghiêng | 35° |
| Cấp chính xác | Cấp ISO 6/ Cấp AGMA 11 |
| Xử lý nhiệt | Thấm cacbon |
| Độ cứng bề mặt | 58-62HRC |
| SO SÁNH CÁC CẤP THÉP THEO TIÊU CHUẨN | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Thiết bị sản xuất
Quy trình sản xuất
Rèn Gia công Cắt
Xử lý nhiệt Mài Kiểm tra
