Bánh răng côn thẳng
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | YZGEAR |
| Số mô hình | BG22072202 |

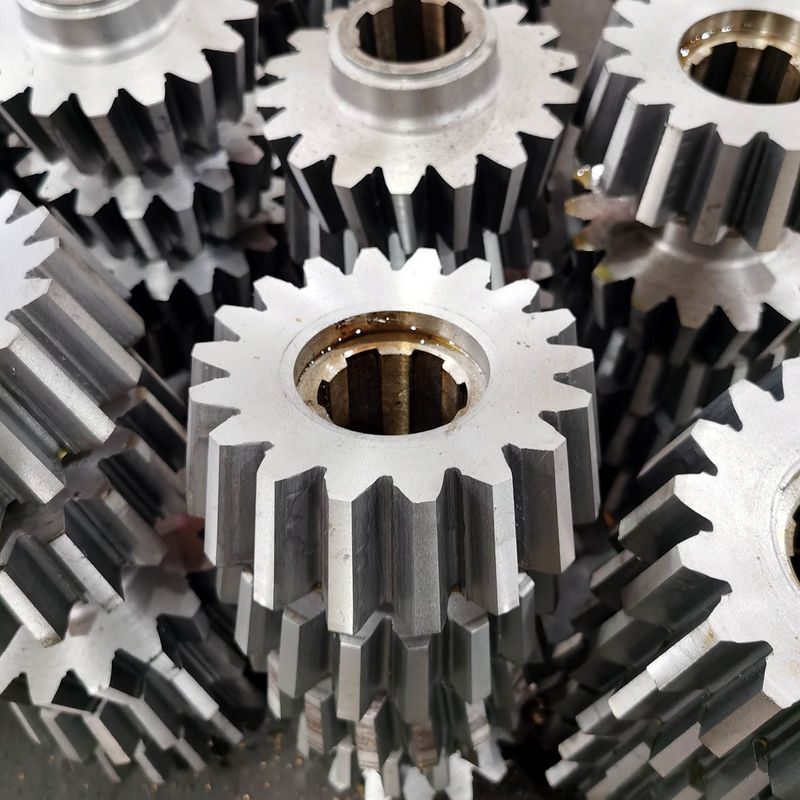

7 Module Straight Miter Gear with Internal Splines-Bevel Gear (Mô-đun bánh xe trục tròn thẳng với dây thắt bên trong)
1) Mô tả các bánh răng nghiêng
Các bánh răng xoay được sử dụng để kết nối hai trục mà trục giao nhau, và bề mặt pitch là nón.
Răng bánh xe Bevel được cắt dọc theo nón pitch.
Đường cong cong thẳng là một hình thức đơn giản của bánh răng cong có răng thẳng.
2) Ứng dụng của bánh răng cong thẳng
Máy công cụ, công cụ điện, máy in, hộp số.
| Sản phẩm | Đường thẳng Bevel Gear |
| Được làm theo yêu cầu | √ |
| góc trục | 90° |
| Sản xuất răng bánh răng | Thiết kế bánh xe |
| Đánh răng răng | |
| Mô-đun (M) | 7 |
| Số răng (Z) | 18/18 |
| góc áp suất (α) | 20° |
| Mức độ chính xác răng | ISO 8-9 |
| Điều trị nhiệt | Chứng cứng bằng cảm ứng / Carburizing |
| Độ cứng bề mặt | Động cơ 58-62 HRC/Động cơ 50-55 HRC |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
