| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | SB2207002 |
| Số lượng đặt hàng tối thiểu: | 2 bộ |
| Giá bán: | $300/ Piece |
| chi tiết đóng gói: | Thùng ván ép |
| Thời gian giao hàng: | 62 ngày |
| Điều khoản thanh toán: | T / T, L / C |
| Khả năng cung cấp: | 500 bộ / tháng |
| mô-đun: | 16.477 | Góc áp lực: | 20° |
|---|---|---|---|
| góc xoắn: | 15° | Vật liệu: | 17CrNiMo6 |
| xử lý nhiệt: | cacbon hóa | Xử lý sản xuất: | Gear teeeth mài |
| Làm nổi bật: | 16.477 Mô-đun Bánh răng côn xoắn ốc bằng thép,Bánh răng xoắn ốc hình chữ nhật bên trong Spline,16.477 Bánh răng xoắn ốc côn mô-đun |
||

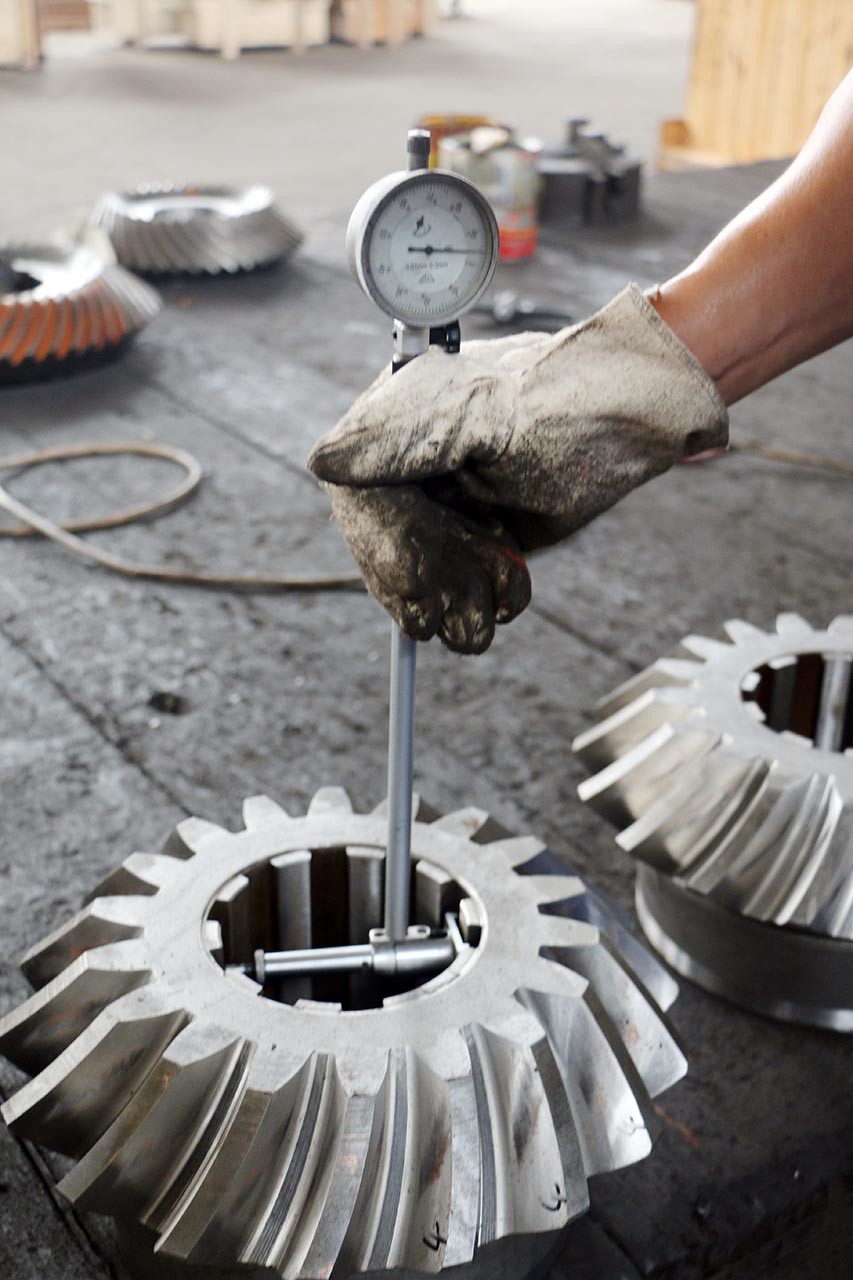

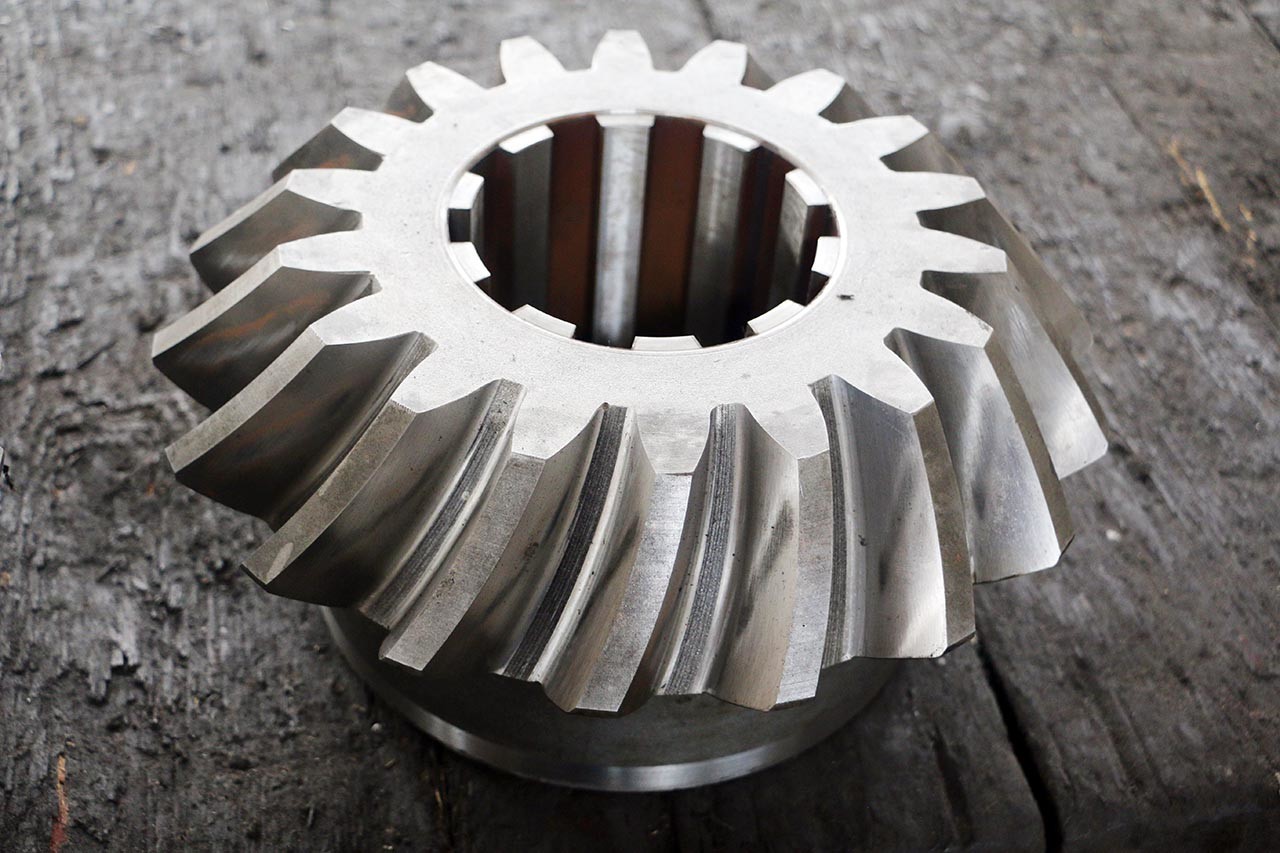

16.477 Mô-đun Bánh răng xoắn ốc thép với rãnh then hình chữ nhật bên trong
1) Mô tả về bánh răng côn xoắn ốc
Bánh răng côn xoắn ốc là một loại bánh răng côn đặc biệt, một bánh răng côn xoắn ốc với góc xoắn đường cong.
2) Chất lượng bánh răng của bánh răng côn xoắn ốc
Bánh răng côn xoắn ốc tiêu chuẩn được sản xuất bằng quy trình phay răng bánh răng.
Bánh răng côn xoắn ốc có thể được xử lý mài răng bánh răng sau khi nhiệt luyện.
Chất lượng răng bánh răng có thể đạt cấp ISO 5-6 (Cấp AGMA 10-11)
| Sản phẩm | Bánh răng côn xoắn ốc với rãnh then bên trong |
| Sản xuất theo yêu cầu | √ |
| Loại biên dạng bánh răng | Gleason |
| Sản xuất bánh răng trục vít | Phay bánh răng & Mài răng bánh răng |
| Mài răng trục vít | √ |
| Mô-đun (M) | 16.477 |
| Số răng (Z) | 18 & 23T |
| Góc áp suất (α) | 20° |
| Góc nghiêng | 15° |
| Cấp chính xác trục vít | Cấp ISO 6 |
| Xử lý nhiệt | Tẩm thấm cacbon |
| Độ cứng bề mặt | 58-62HRC |
| SO SÁNH CÁC CẤP THÉP | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Thiết bị sản xuất
Quy trình sản xuất
Rèn Gia công Cắt
Xử lý nhiệt Mài Kiểm tra
