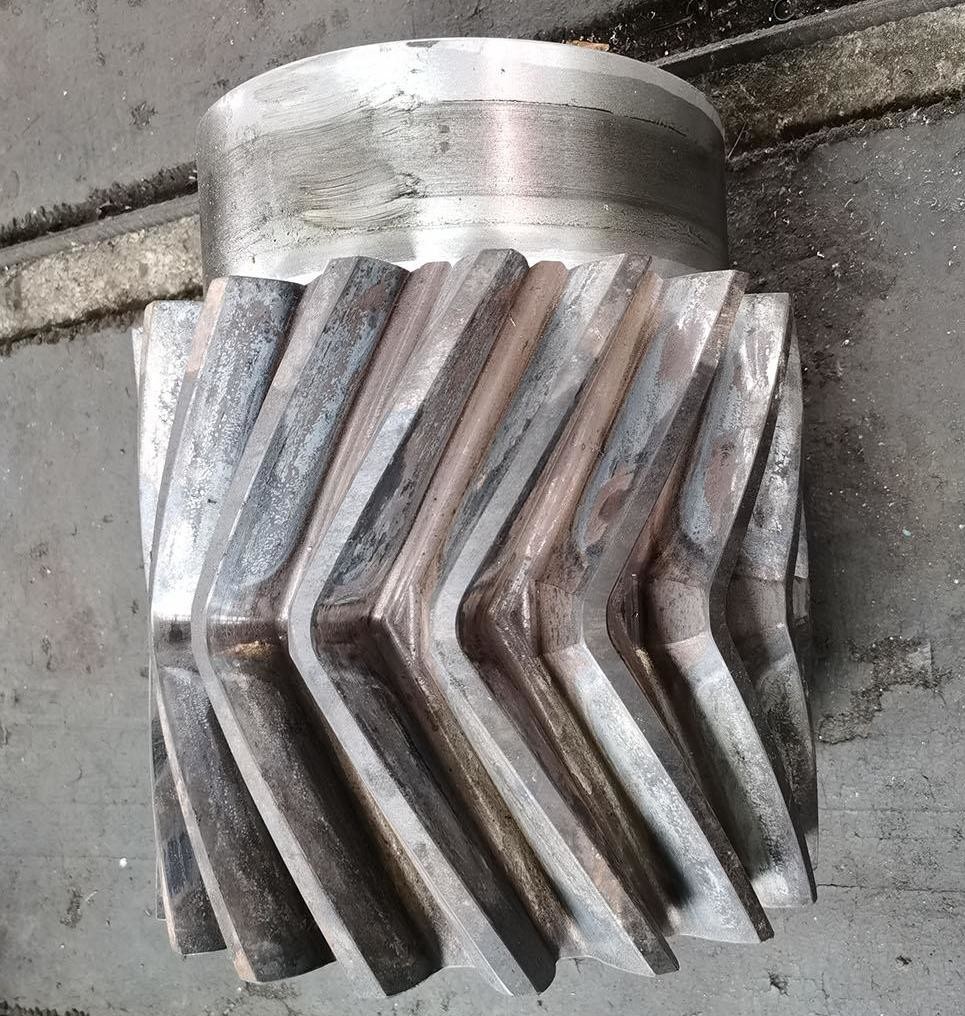

Các bánh răng Herringbone tùy chỉnh với khả năng chịu tải cao cho truyền tải công suất cao

Customized Herringbone Gears With High Load-Bearing Capacity For High-Power Transmissions

Thông tin cơ bản

Nguồn gốc:	Trung Quốc
Hàng hiệu:	YIZGEAR

Số lượng đặt hàng tối thiểu:	200 bộ
Giá bán:	300＄
chi tiết đóng gói:	thùng ván ép
Thời gian giao hàng:	60 ngày
Điều khoản thanh toán:	L/C,T/T
Khả năng cung cấp:	500 bộ/tháng

Giá tốt nhất Liên hệ với bây giờ

Thông tin chi tiết

Phương pháp sản xuất:	Gia công/Tạo hình bánh răng	sản xuất:	Thiết kế bánh răng
Hình dạng:	Hình hình trụ	Góc áp lực:	20 độ
Số răng:	15	Thời gian sản xuất:	35 ngày
Làm nổi bật:	Khả năng chịu tải cao , Máy gia dụng xương cá sấu tùy chỉnh , Chuyển tải công suất cao

Mô tả sản phẩm

Bánh răng xương cá tùy chỉnh với khả năng chịu tải cao cho truyền động công suất lớn

Thông số kỹ thuật sản phẩm

Thuộc tính	Giá trị
Phương pháp sản xuất	Gia công/Tạo hình bánh răng
Sản xuất	Tạo hình bánh răng
Hình dạng	Hình trụ
Góc áp suất	20 độ
Số răng	15
Thời gian sản xuất	35 ngày

Mô tả sản phẩm

Mô tả bánh răng xương cá:Bánh răng xương cá là một loại bánh răng bao gồm các răng xoắn ốc đối xứng trái và phải. Hồ sơ răng của nó được sắp xếp theo hình chữ "người", tương đương với sự kết hợp của hai bánh răng xoắn ốc với hướng quay ngược nhau.

Các tính năng chính

Nó áp dụng thiết kế răng xoắn kép và thường có rãnh co lại ở giữa (hoặc cấu trúc liên tục liền mạch).
Đường tiếp xúc trên bề mặt răng có hình chữ "V" và quá trình ăn khớp diễn ra trơn tru mà không có lực dọc trục.

Ưu điểm kỹ thuật

Loại bỏ lực dọc trục: Lực dọc trục của các bánh răng xoắn ốc trái và phải triệt tiêu lẫn nhau, giảm tải lên ổ trục và làm cho hệ thống ổn định hơn.
Khả năng chịu tải cao: Cấu trúc xoắn kép đảm bảo sự phân bố tải đồng đều hơn, giúp nó phù hợp với truyền động công suất lớn.

Thông số kỹ thuật

Thông số	Giá trị
Tùy chỉnh	✓
Loại hồ sơ bánh răng	Bánh răng hình trụ
Sản xuất răng bánh răng	Phay bánh răng
Mài răng bánh răng	✓
Mô-đun (M)	12
Số răng (Z)	Tùy chỉnh
Góc áp suất (α)	20°
Góc xoắn (β)	Tùy chỉnh
Cấp chính xác răng	Cấp ISO 8-9
Xử lý nhiệt	Tôi và Ram
Độ cứng bề mặt	230-260 HB

So sánh cấp mã thép

CHINA/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	1045	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
