| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số lượng đặt hàng tối thiểu: | 2 bộ |
| Giá bán: | 300＄ |
| chi tiết đóng gói: | thùng ván ép |
| Thời gian giao hàng: | 60 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 500 bộ/tháng |
| mô-đun spline: | 6 | Spline răng Không: | 28 |
|---|---|---|---|
| Loại hồ sơ: | liên quan đến Spline | Vật liệu: | thép |
| Độ cứng: | HRC 58-62 | Quá trình sản xuất: | Spline mài |
| Làm nổi bật: | Các thành phần chính xác Spline Gear Shaft,Cánh bánh xe dây chuyền truyền tải,Đường bánh răng Spline được chế tạo tùy chỉnh |
||

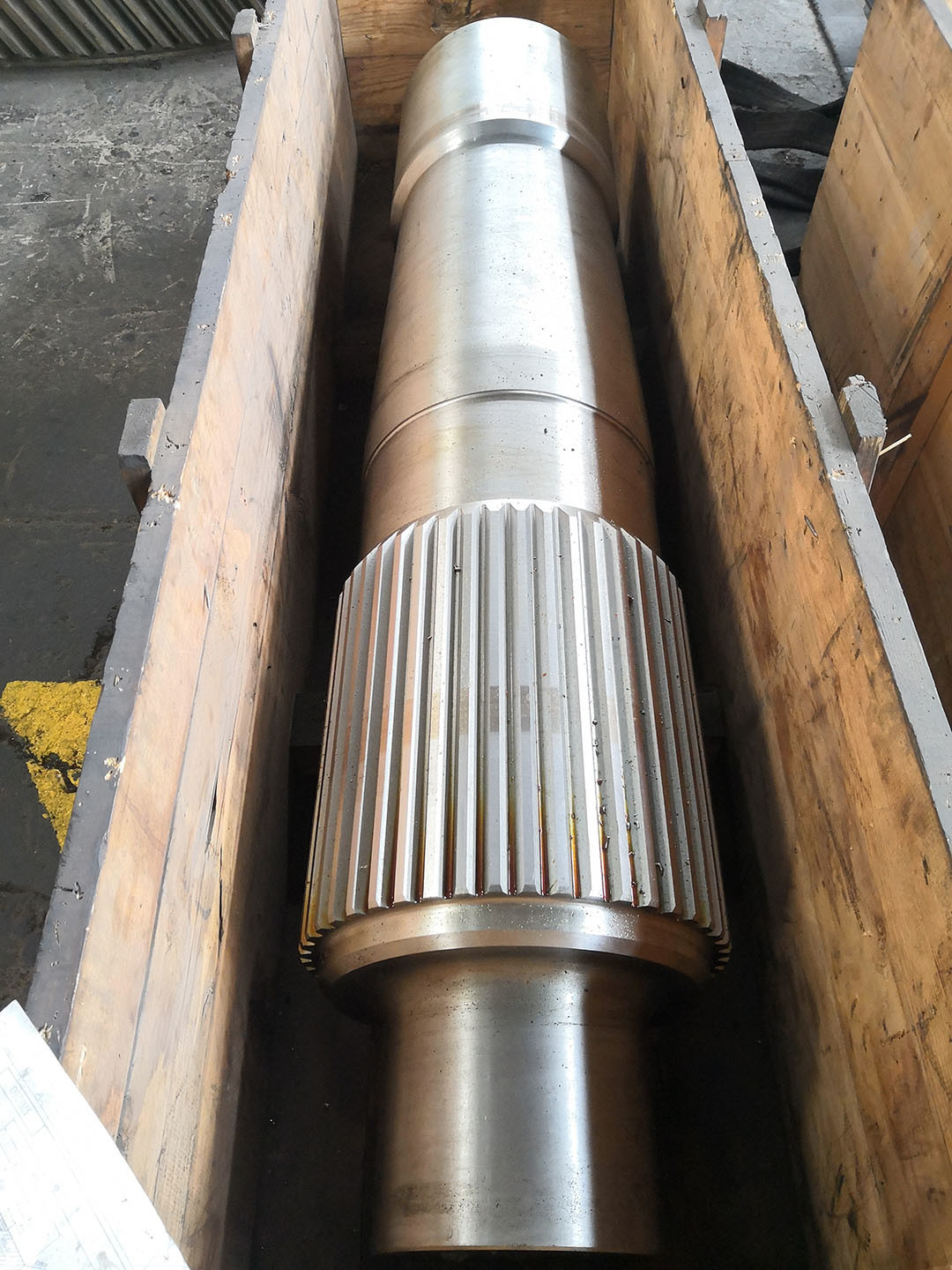

1) Mô tả Trục then hoa

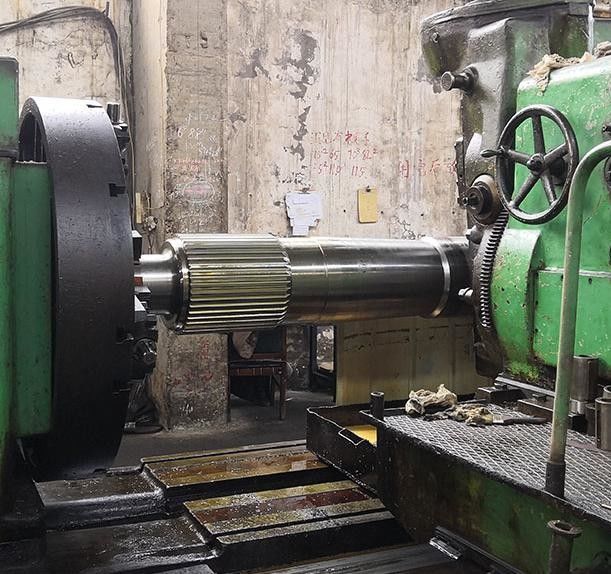

Trục then hoa là một bộ phận chính xác được gia công bằng phương pháp phay, cào hoặc tạo hình nguội, v.v.,
và phải được kết hợp chặt chẽ với lỗ then hoa tương ứng.
2) Đặc điểm của Trục then hoa
a) Then hoa thân khai (chẳng hạn như trong các tiêu chuẩn DIN/ISO) dễ căn chỉnh và công nghệ gia công đã trưởng thành.
b) Then hoa hình chữ nhật có chi phí thấp hơn, nhưng độ chính xác định tâm của chúng kém hơn một chút.
3) Ưu điểm của Trục then hoa
a) Dễ lắp ráp: Mối ghép then hoa cho phép trượt dọc trục (chẳng hạn như trục số của hộp số) trong khi vẫn duy trì độ tin cậy truyền động.
b) Khả năng hoán đổi tốt: Then hoa tiêu chuẩn (chẳng hạn như SAE, JIS) dễ bảo trì và thay thế.
| Sản phẩm | Trục then hoa |
| Sản xuất theo yêu cầu | √ |
| Loại biên dạng bánh răng | Bánh răng trụ |
| Gia công răng bánh răng | Phay bánh răng/Cào bánh răng/Chuốt bánh răng |
| Mài răng bánh răng | √ |
| Module (M) | 10 |
| Số răng (Z) | Tùy chỉnh |
| Góc áp suất (α) | 0° |
| Góc nghiêng (β) | 0° |
| Cấp chính xác răng | Cấp ISO 6-7 |
| Xử lý nhiệt | Tẩm cacbon |
| Độ cứng bề mặt | 58-62 HRC |
| SO SÁNH CẤP THÉP | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
