| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số lượng đặt hàng tối thiểu: | 2 bộ |
| chi tiết đóng gói: | thùng ván ép |
| Thời gian giao hàng: | 60 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 500 bộ/tháng |
| Vật liệu: | thép | Loại profie: | Gleason |
|---|---|---|---|
| Sản xuất: | Lưới bánh răng | góc xoắn: | 15° |
| Hồ sơ thiết bị: | Loại Gleason | Độ chính xác: | AGMA 10-11 lớp |
| Làm nổi bật: | 16.477 Mô-đun bánh răng xoắn ốc xoắn,Máy gia dụng xoắn ốc được tùy chỉnh |
||

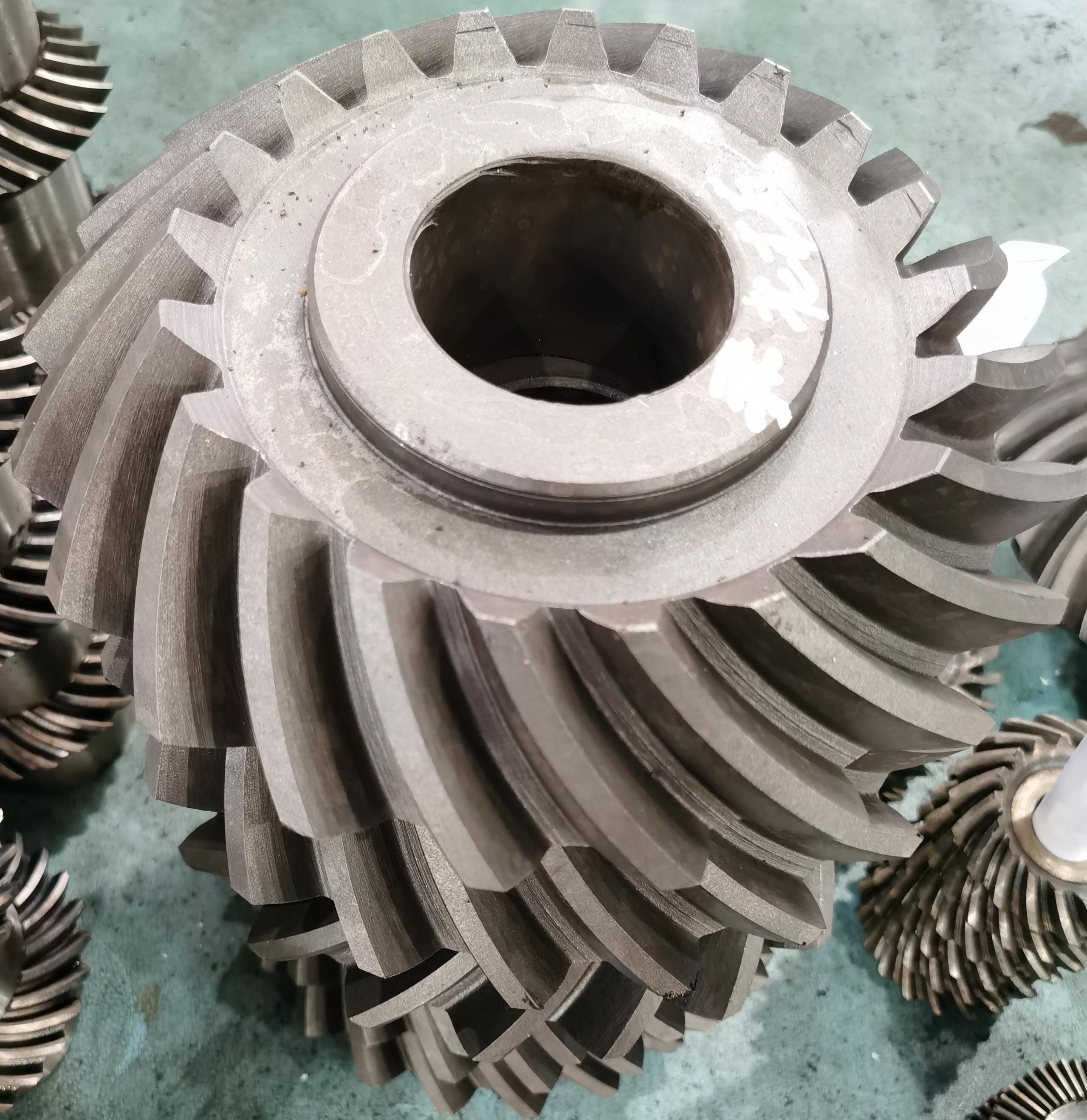

1) Mô tả về thiết bị xoắn ốc
Loại bánh răng nghiêng này với hồ sơ răng xoắn ốc logarithmic cho thấy lợi thế hiệu suất vô song trong các hộp số trục không song song,và đặc biệt phù hợp với các điều kiện đòi hỏi đòi hỏi cả độ chính xác và độ tin cậy.
2) Ưu điểm của Spiral Bevel Gear
a) Tiếp tục ghép nối: Liên lạc đồng thời của số lượng răng ≥ 2.5
b) Khả năng chịu tải: hệ số mô-men xoắn tĩnh đạt 1,8 lần so với thông số kỹ thuật bánh răng đẩy
c) Quản lý nhiệt: Nhiệt độ làm việc tăng 22 °C thấp hơn tiêu chuẩn công nghiệp
3) Ứng dụng của Spiral Bevel Gear
a) Giao thông đường bộ: Hộp truyền tàu cao tốc
b) Sản xuất công nghiệp: Đơn vị động cơ chính của nhà máy cán lạnh
c) Quốc phòng và công nghiệp quân sự: Hộp truyền hai bên của xe bọc thép
| Sản phẩm | Máy gia tốc xoắn ốc |
| Được làm theo yêu cầu | √ |
| Loại hồ sơ thiết bị | Gleason |
| Sản xuất răng bánh răng | Máy xay bánh răng |
| Đánh răng răng | √ |
| Mô-đun (M) | 16.477 |
| Số răng (Z) | 21 |
| góc áp suất (α) | 20° |
| Góc dẫn | 15° |
| Độ chính xác của trục giun | Mức ISO 6 |
| Điều trị nhiệt | Carburizing |
| Độ cứng bề mặt | 58-62HRC |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
