| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Chứng nhận: | QC |
| Số mô hình: | SP23102502 |
| Số lượng đặt hàng tối thiểu: | 5 CÁI |
| Giá bán: | $300/ Piece |
| chi tiết đóng gói: | thùng ván ép |
| Thời gian giao hàng: | 60 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 500 bộ/tháng |
| Chiều kính bên ngoài: | 180mm | góc trục: | 90° |
|---|---|---|---|
| Độ cứng: | 58-62 HRC | Phương pháp sản xuất: | mài bánh răng |
| ĐP: | 5 | lỗ bên trong: | 65mm |
| Làm nổi bật: | Chế độ xử lý nhiệt Carubrizing Spiral Bevel Gears,Dây xoắn ốc xoắn ốc,Bộ thiết bị xoắn ốc xoắn 180mm |
||

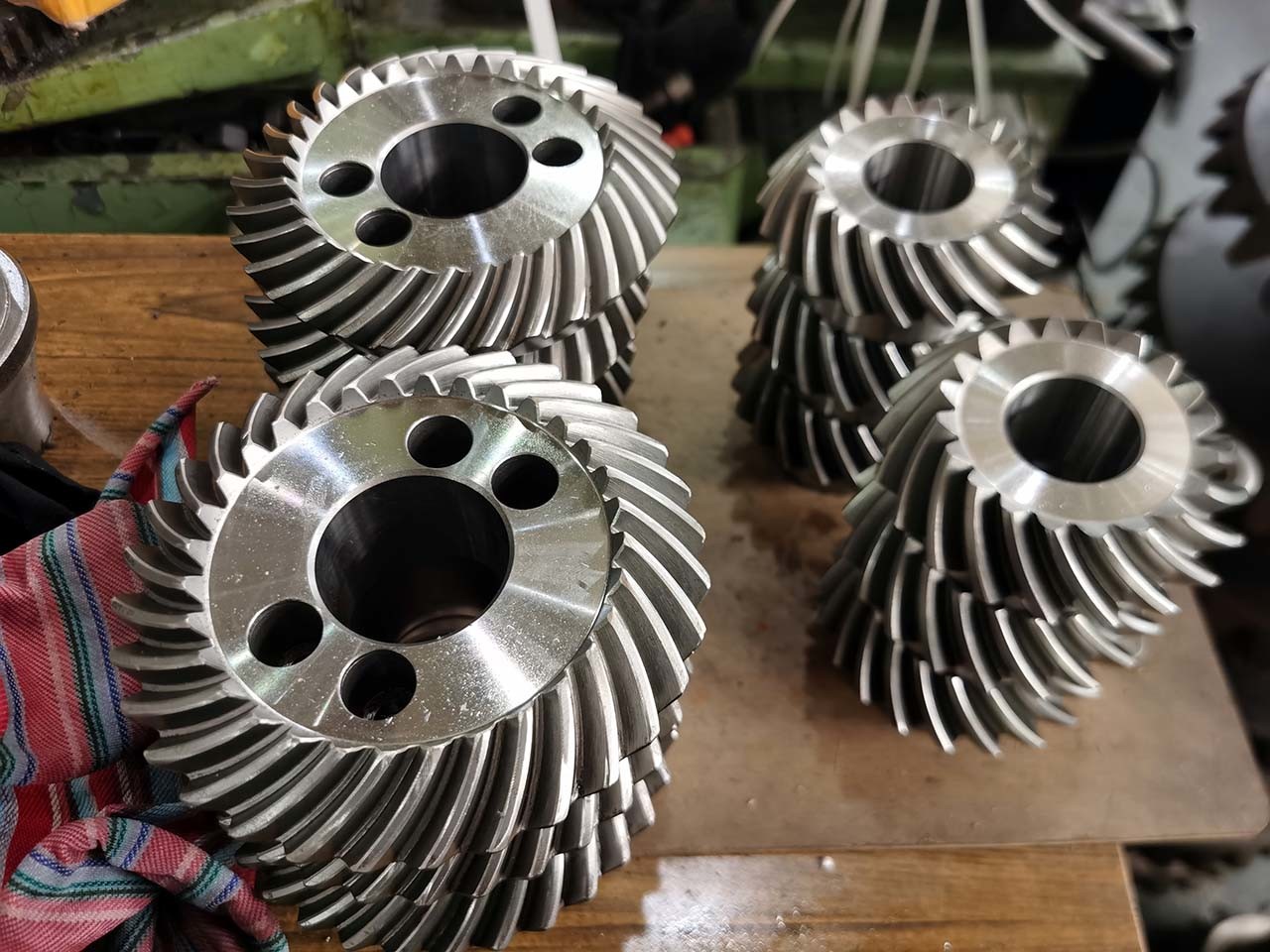

Bánh răng côn xoắn sau khi xử lý nhiệt thấm cacbon
Hồ sơ răng xoắn của các bánh răng này giúp phân phối tải trọng đều hơn trên bề mặt răng,
tăng cường khả năng chịu tải của bánh răng và giảm ứng suất răng.
Thiết kế này cho phép bánh răng côn xoắn truyền mô-men xoắn cao hơn và đáp ứng tốc độ cao hơn so với bánh răng côn thẳng.
Quá trình sản xuất bánh răng côn xoắn liên quan đến các kỹ thuật gia công chuyên biệt như cắt bánh răng, tạo hình và mài.
Các răng bánh răng được cắt bằng các công cụ và máy móc chuyên dụng để tạo ra hình dạng xoắn và hình học răng mong muốn.
Độ chính xác là rất quan trọng trong quá trình sản xuất để đảm bảo sự ăn khớp răng, căn chỉnh và hiệu suất tối ưu của bánh răng.
| Sản phẩm | Bộ bánh răng côn xoắn |
| Sản xuất theo yêu cầu | √ |
| Vật liệu | 17CrNiMo6/18CrNiMo7 |
| Gia công răng bánh răng | Phay bánh răng & Mài răng bánh răng |
| Mài răng bánh răng | √ |
| DP | 5 |
| Số răng (Z) | 32 |
| Góc áp suất (α) | 20° |
| Góc xoắn (β) | 35° |
| Cấp chính xác răng | AGMA 10-11Grade |
| Xử lý nhiệt | Thấm cacbon |
| Độ cứng bề mặt | 58-62HRCV |
| SO SÁNH CÁC CẤP THÉP | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Thiết bị sản xuất
Quy trình sản xuất
Rèn Gia công Cắt
Xử lý nhiệt Mài Kiểm tra
