| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | SB23032601 |
| Số lượng đặt hàng tối thiểu: | 2 bộ |
| Giá bán: | $800/ Piece |
| chi tiết đóng gói: | thùng ván ép |
| Thời gian giao hàng: | 62 ngày |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 500 bộ/tháng |
| Định hướng: | Tay phải | góc trục: | 90° |
|---|---|---|---|
| góc xoắn: | 35° | Độ cứng: | 220-260HB |
| Bánh răng: | 53 | Vật liệu: | 20CrNi2MoA |
| Làm nổi bật: | Bánh răng côn xoắn ốc bằng thép SAE 4320,phay bánh răng côn xoắn ốc bằng thép,bánh răng côn xoắn ốc 20 mô-đun |
||
góc xoắn ốc: 35°
góc áp suất: 20°
Phương pháp sản xuất Gelason
Thêm hệ số 0.85
Tỷ lệ thoát 0.188
Chuỗi đường kính 1.27
Đường tròn 62.832

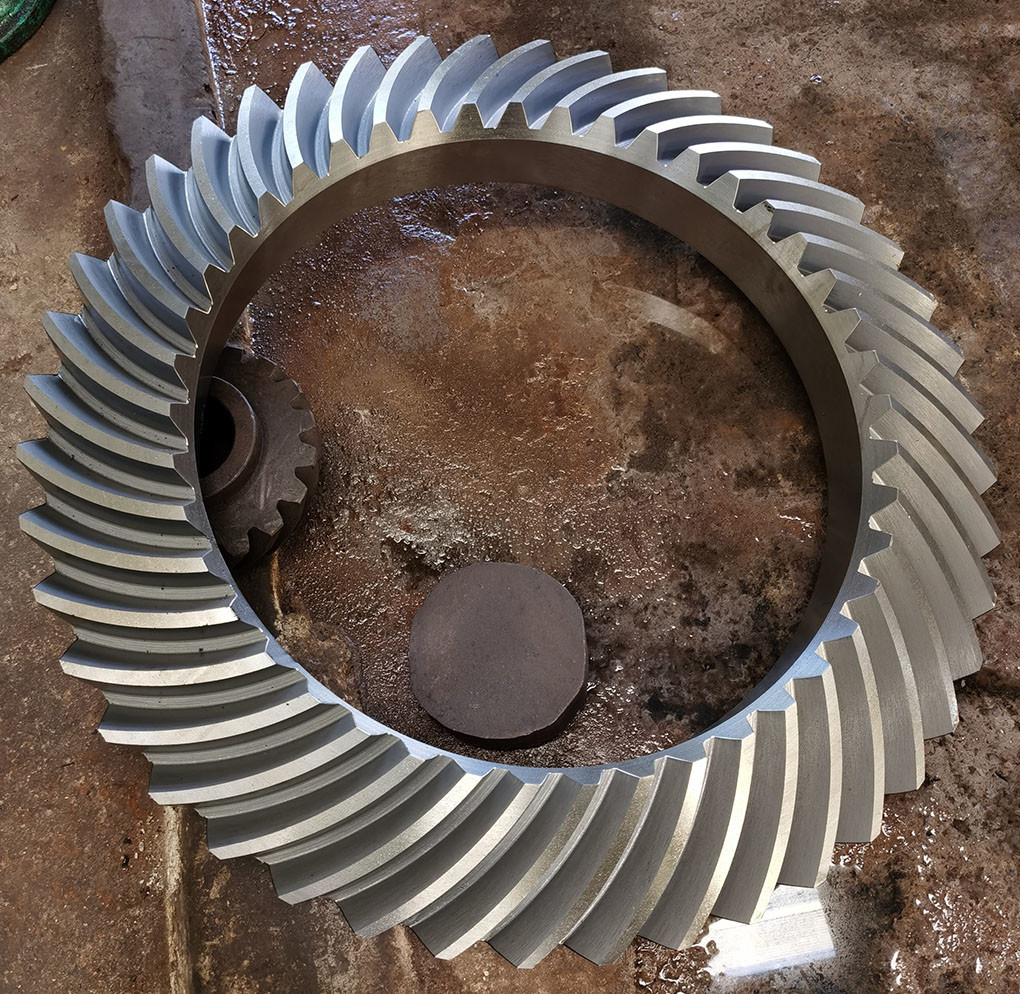

1) Đặc điểm của bánh xe xoắn ốc xoắn ốc
Các bộ bánh răng xoắn ốc xoắn ốc nên được thay thế theo cặp.
Cả hai bánh răng tay trái và tay phải nên được thay thế cùng nhau.

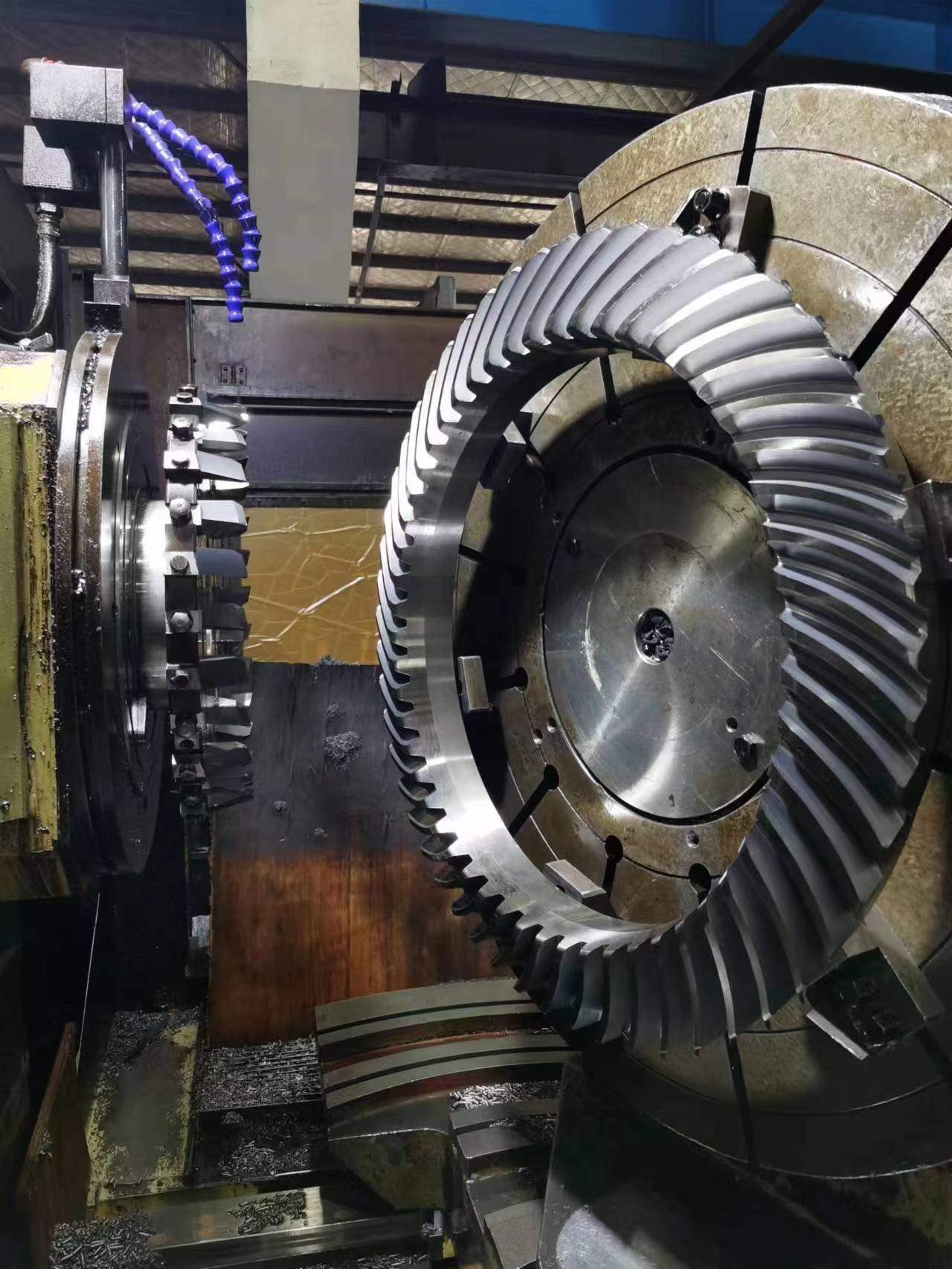

2) Sản xuất bánh xe xoắn ốc
Gear Bevel Spiral được sản xuất bởi Gear milling và Gear grinding.
| Sản phẩm | Máy gia dụng xoắn ốc có splines bên trong |
| Được làm theo yêu cầu | √ |
| Vật liệu | SAE 4320/ 20CrNi2MoA |
| Sản xuất răng bánh răng | Máy giặt và nghiền răng |
| Đánh răng răng | √ |
| Mô-đun | 20 |
| Số răng (Z) | 53 |
| góc áp suất (α) | 20° |
| góc xoắn (β) | 35° |
| Mức độ chính xác răng | ISO 6 Grade/ AGMA 11Grade |
| Điều trị nhiệt | Carburizing |
| Độ cứng bề mặt | 58-62HRC |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
