| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | SS22090301 |
| Số lượng đặt hàng tối thiểu: | 5 miếng |
| Giá bán: | $50.0/Piece |
| chi tiết đóng gói: | Thùng ván ép |
| Thời gian giao hàng: | 55 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union, D / P |
| Khả năng cung cấp: | 1000 cái / tháng |
| Số spline: | 22 | Đường kính sân: | 66 |
|---|---|---|---|
| Độ cứng: | 58-62 HRC | Đường kính chính: | 69 |
| Diameer nhỏ: | 60,03 | Góc áp lực: | 30° |
| Làm nổi bật: | Trục bánh răng Spline 20CrMnTi,Trục bánh răng truyền động ANSI B92.1,Trục bánh răng truyền động 20CrMnTi |
||

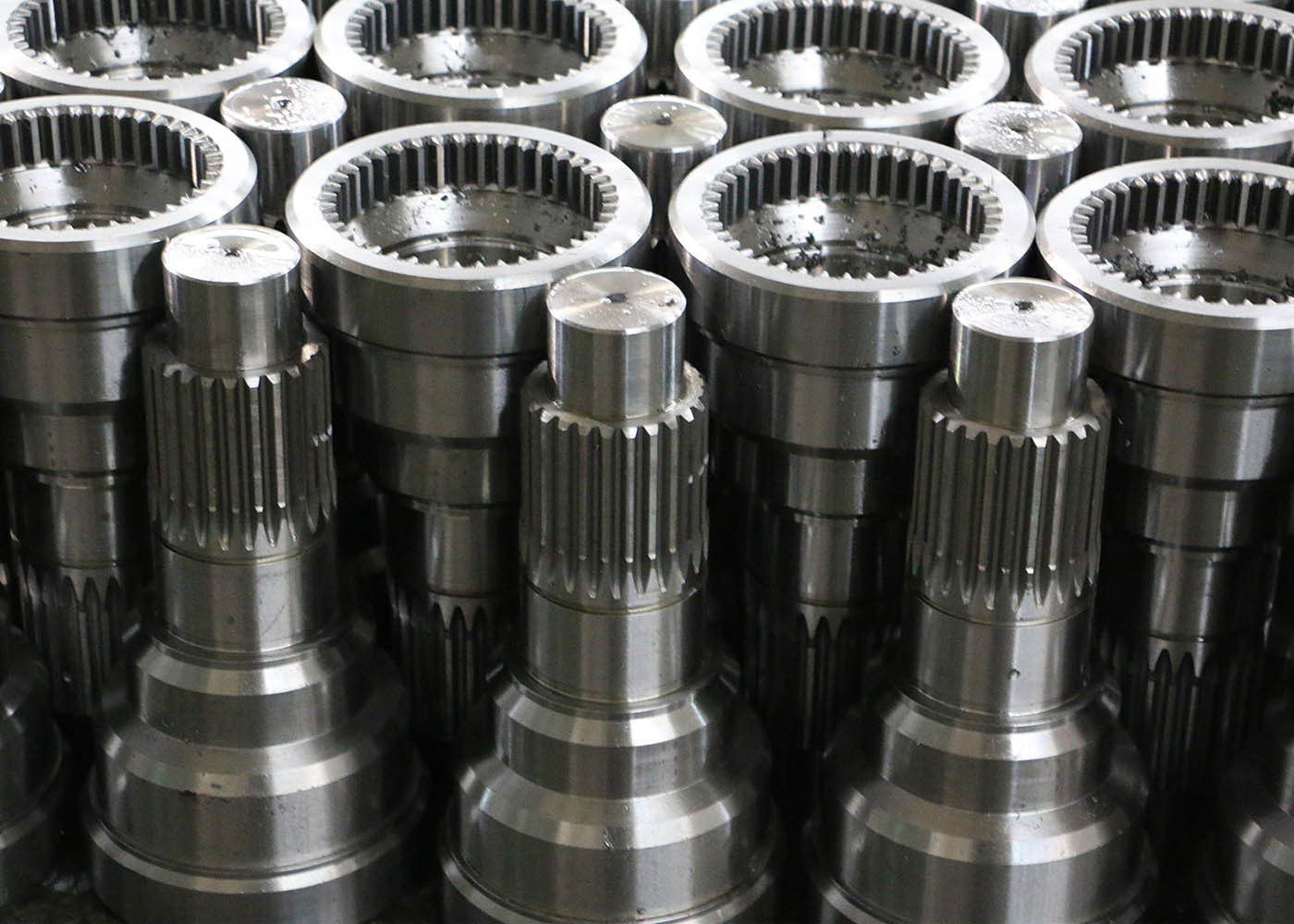

Thép hợp kim tùy chỉnh 20CrMnTi ANSI B92.1 Spline Grinding Involute Spline Shaft
1) Các đặc điểm của Spline Shaft
Splines được kết hợp là hình thức phổ biến nhất của splines vì chúng mạnh hơn so với splines thẳng và dễ cắt và phù hợp hơn.
Splines có răng tương tự như răng bánh răng ngoại trừ răng spline ngắn hơn nhiều và chúng không lăn.
Các spline bên ngoài có thể được hình thành bằng cách trượt hoặc bằng một người tạo hình spline.
Các spline bên trong có thể được hình thành bằng cách chui hoặc một người tạo hình spline.
Các phương pháp đơn giản nhất để ban đầu chọn một spline involute dựa trên đường kính trục là đến một đường kính vòng tròn pitch ban đầu trong mô-đun.
Involute splines được sử dụng cho đầu cố định cho kết nối trượt của trục với trục.
Trong khi splines được sử dụng trong quá trình truyền tải sức mạnh tương tự như bánh răng, tính năng này của splines không gắn liền với hồ sơ involute mà splines cũng chia sẻ với bánh răng.
Profile involute là do các kỹ thuật sản xuất cho các spline.
| Sản phẩm | Các trục vít hình chữ nhật |
| Được làm theo yêu cầu | √ |
| Loại hồ sơ thiết bị | Spline |
| Sản xuất răng bánh răng | Máy nghiền / nghiền bằng ống nghiền |
| Đánh răng răng | √ |
| Mô-đun (M) | Thuế |
| Số răng (Z) | Thuế |
| góc áp suất (α) | 30° |
| góc xoắn (β) | |
| Mức độ chính xác răng | ISO 6-7 |
| Điều trị nhiệt | Carburizing |
| Độ cứng bề mặt | 58-62 HRC |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
