| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | SB22082101 |
| Số lượng đặt hàng tối thiểu: | 2 bộ |
| Giá bán: | $70/ Piece |
| chi tiết đóng gói: | Thùng ván ép |
| Thời gian giao hàng: | 62 ngày |
| Điều khoản thanh toán: | T / T, L / C |
| Khả năng cung cấp: | 500 bộ / tháng |
| Tổng chiều cao: | 14 | Đường kính đầu: | 46,17 |
|---|---|---|---|
| góc xoắn: | 35° | Vật liệu: | 20CrMo |
| Đối mặt: | số 8 | lỗ bên trong: | Φ32 |
| Làm nổi bật: | Bánh răng côn xoắn ốc loại Gleason,bánh răng côn xoắn ốc 30T và 21T,bánh răng truyền động loại Gleason |
||

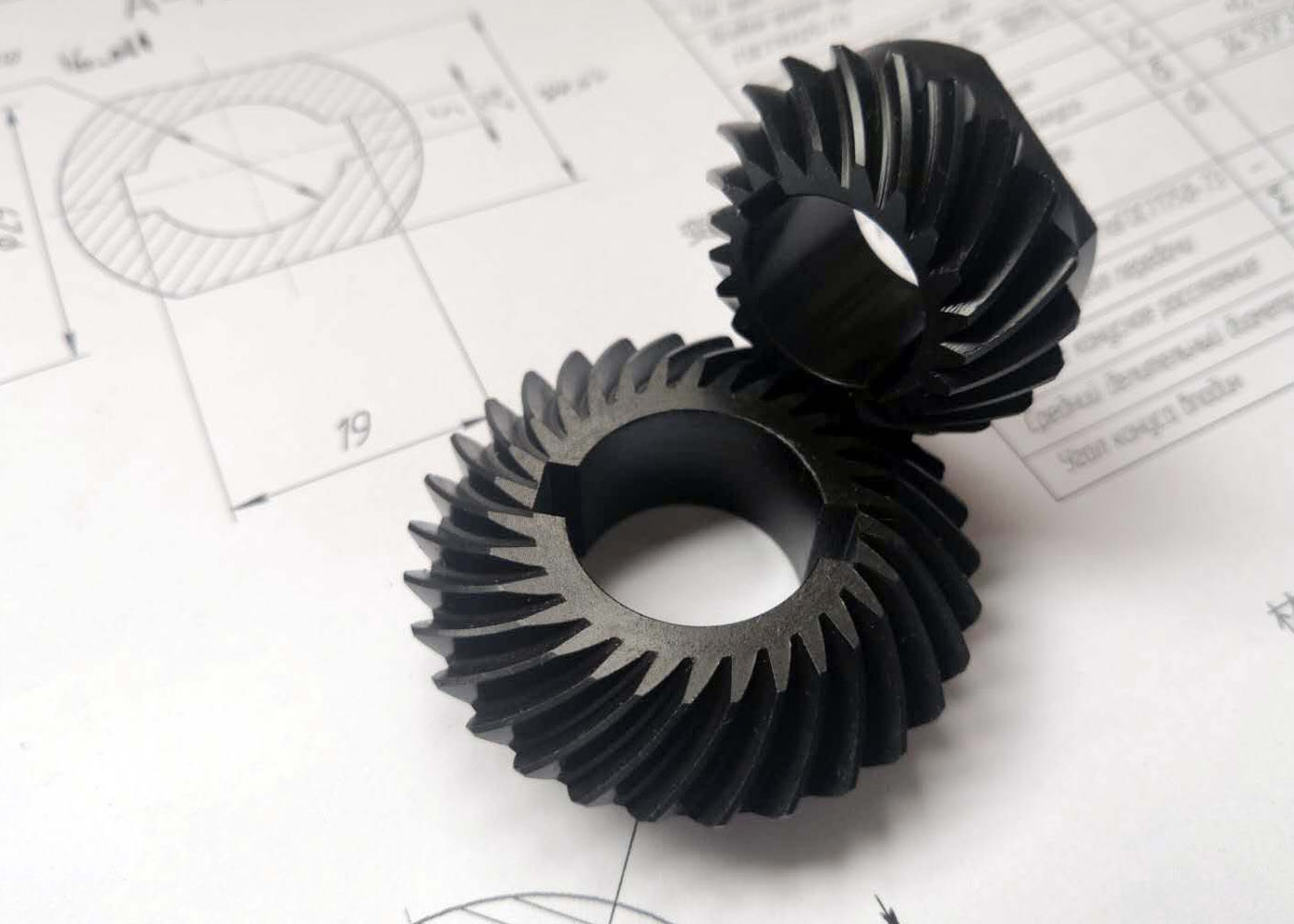

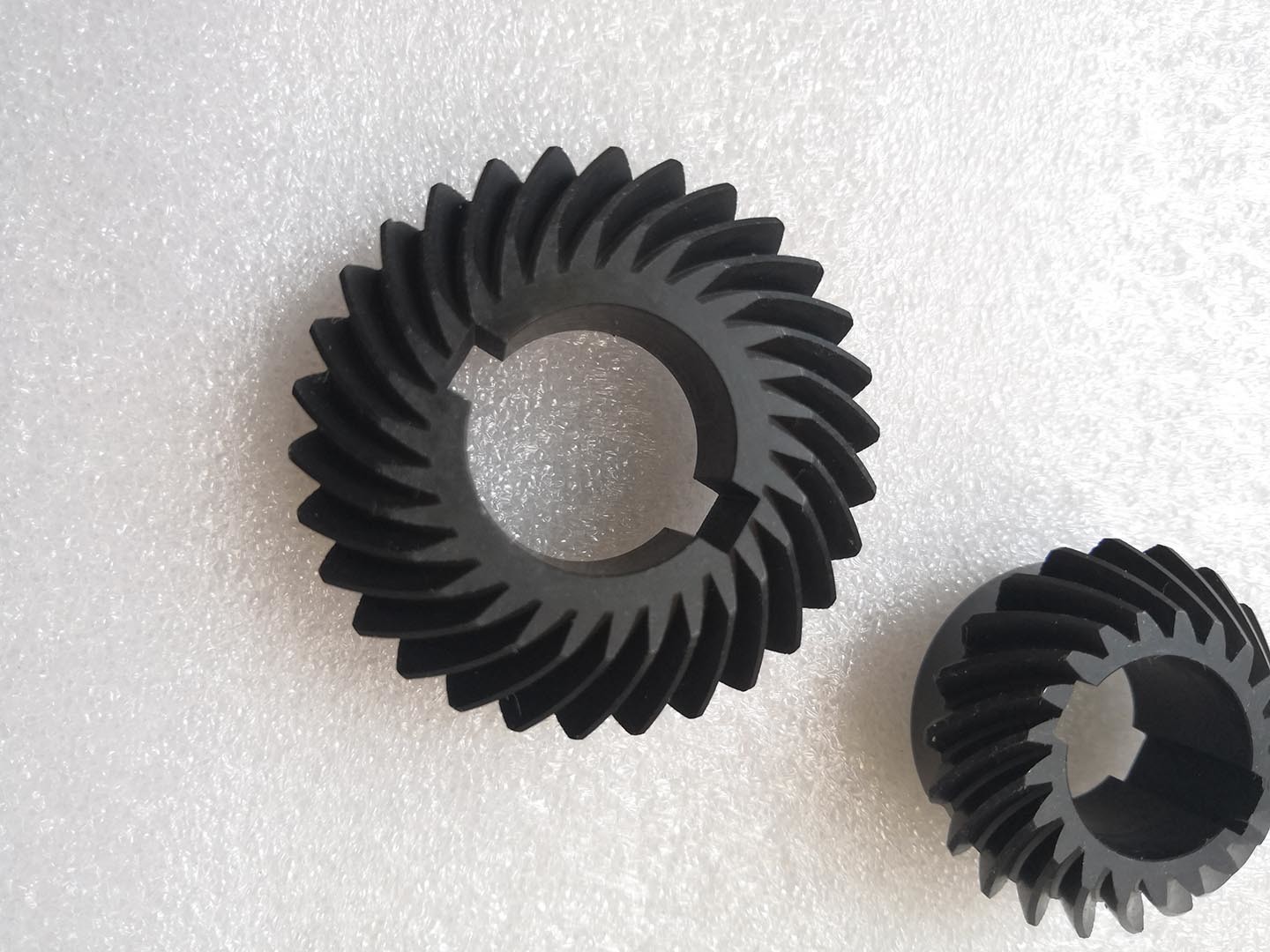

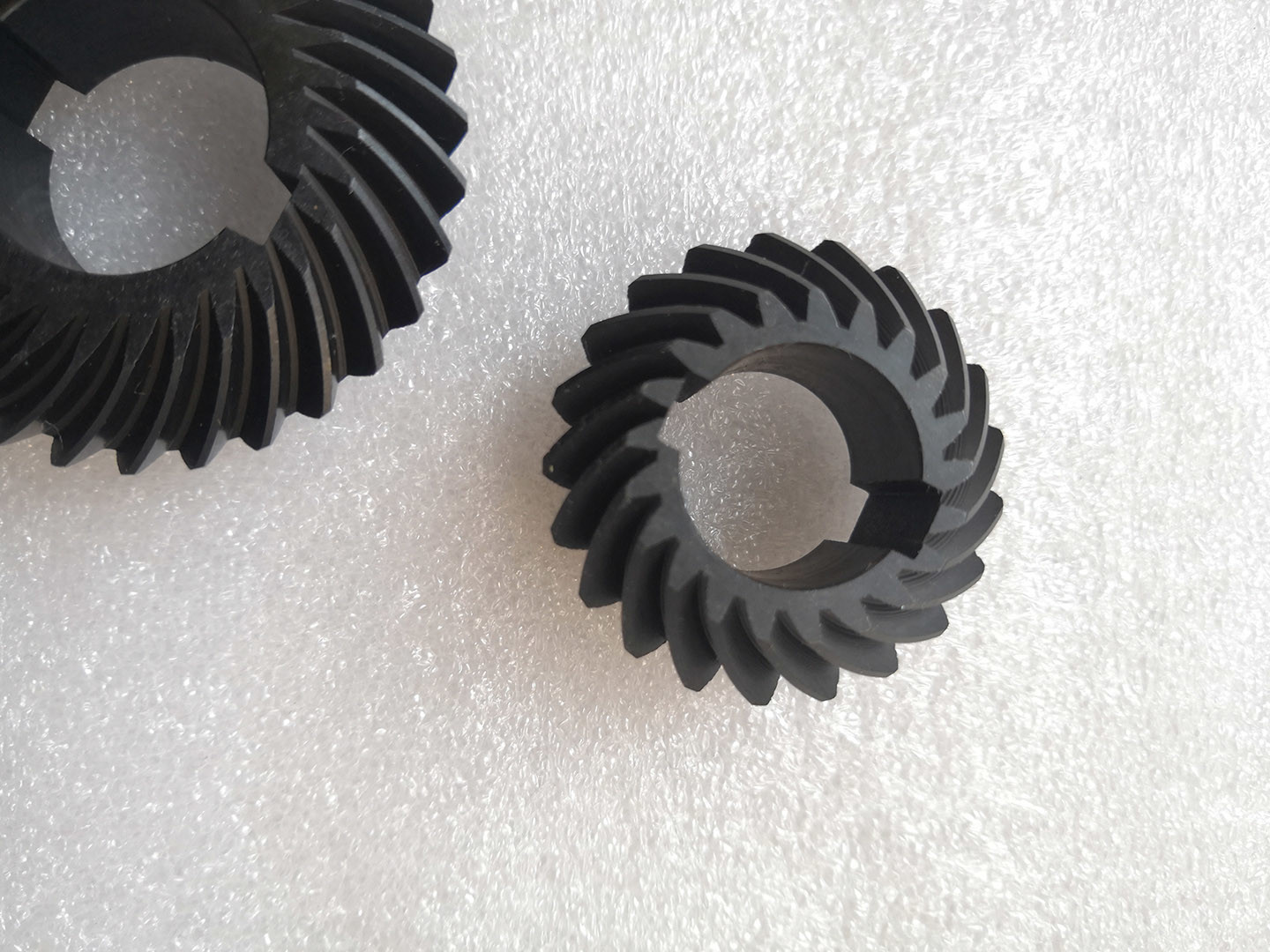

1) Mô tả bộ thiết bị xoắn ốc xoắn ốc
Các bánh răng xoắn ốc có thể được sản xuất như các loại Gleason (vòng tròn với độ sâu răng không ổn định),
Các loại Oerlikon và Curvex (vòm tròn với độ sâu răng không đổi), Klingelnberg Cyclo-Palloid
(Epicycloid với độ sâu răng không đổi) hoặc Klingelnberg Palloid.
lợi thế và nhược điểm so với họ hàng cắt thẳng của họ như bánh răng xoắn ốc làm cho bánh răng đẩy.
Các bánh răng cong thẳng thường chỉ được sử dụng ở tốc độ dưới 5 m/s, hoặc, đối với các bánh răng nhỏ, 1000 vòng/giờ
| Sản phẩm | Bộ dụng cụ xoắn ốc xoắn ốc |
| Được làm theo yêu cầu | √ |
| Vật liệu | 20CrMo |
| Sản xuất răng bánh răng | Máy xay bánh răng |
| Đánh răng răng | 1.5 |
| Mô-đun (M) | |
| Số răng (Z) | 21/30 |
| góc áp suất (α) | 20° |
| Góc dẫn | 35° |
| Độ chính xác | ISO 7 Grade/ AGMA 11Grade |
| Điều trị nhiệt | Carburizing |
| Độ cứng bề mặt | 58-62HRC |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
