| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YIZGEAR |
| Số mô hình: | SB22081503 |
| Số lượng đặt hàng tối thiểu: | 2 bộ |
| Giá bán: | $70/ Piece |
| chi tiết đóng gói: | Thùng ván ép |
| Thời gian giao hàng: | 62 ngày |
| Điều khoản thanh toán: | T / T, L / C |
| Khả năng cung cấp: | 500 bộ / tháng |
| Chiều dài: | 503mm | góc trục: | 90° |
|---|---|---|---|
| ĐP: | 3.907 | Vật liệu: | 20CrMnTi |
| Góc sân: | 16 ° 13 ' | góc gốc: | 14 ° 51 ' |
| Làm nổi bật: | 6.5 Mô-đun Gleason Trục bánh răng xoắn ốc,Bánh răng và trục truyền động,6.5 Bánh răng và trục truyền mô-đun |
||

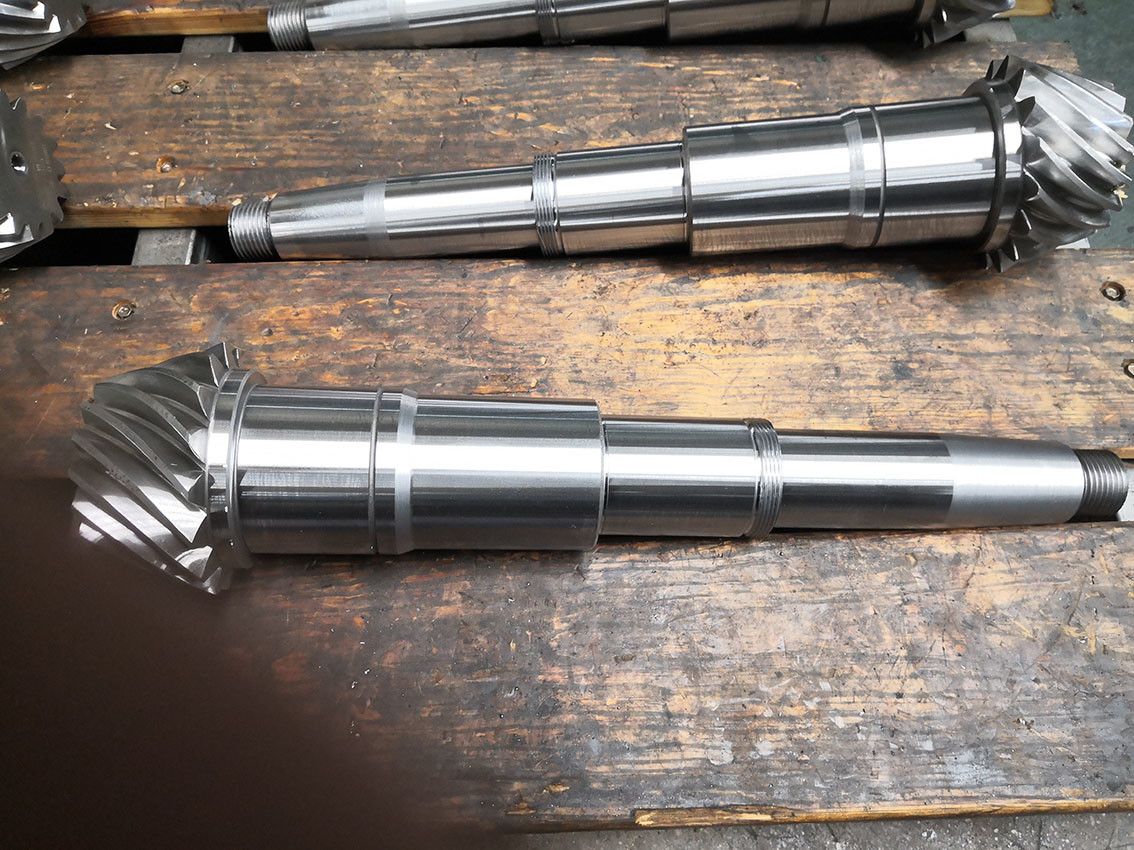

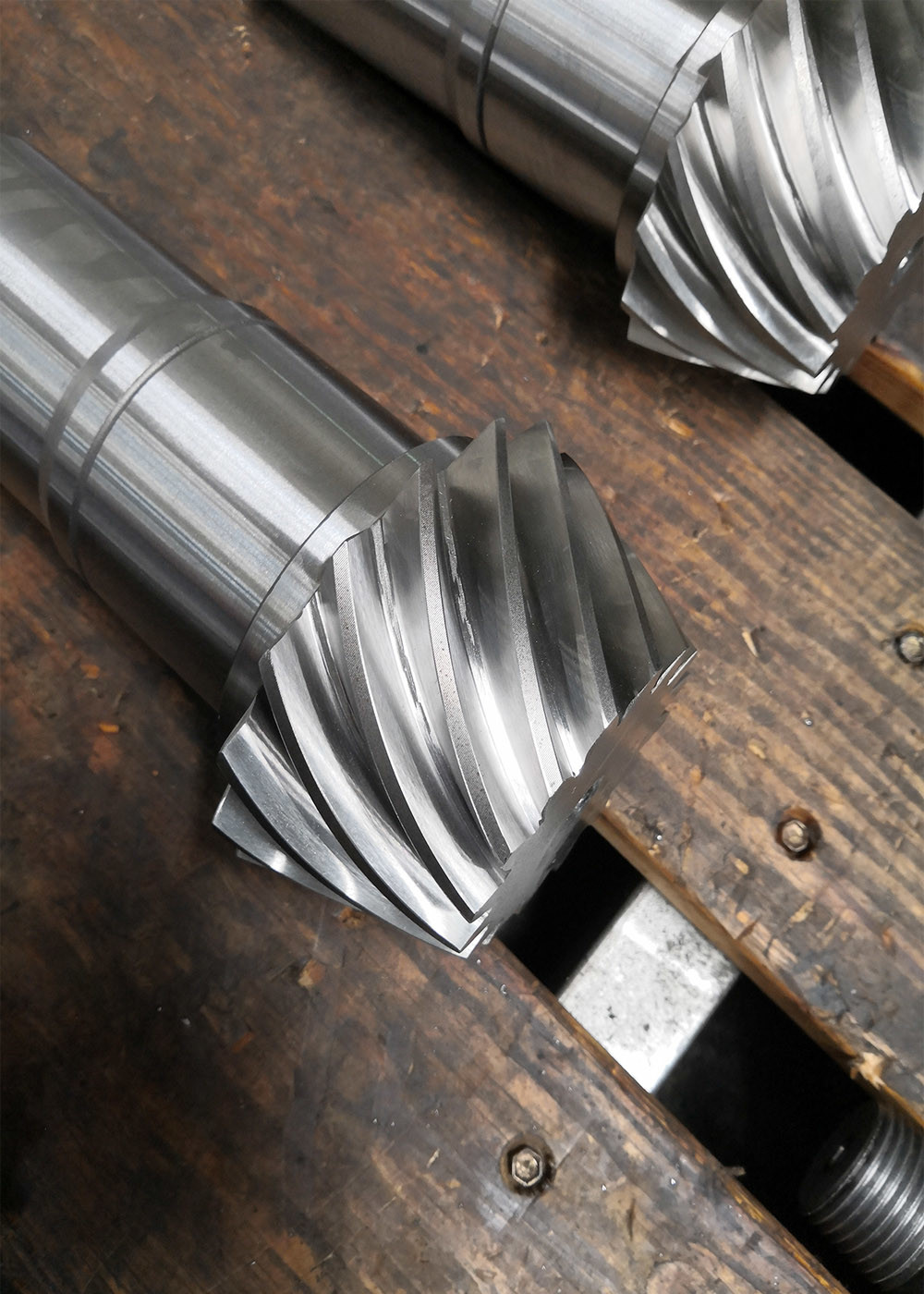

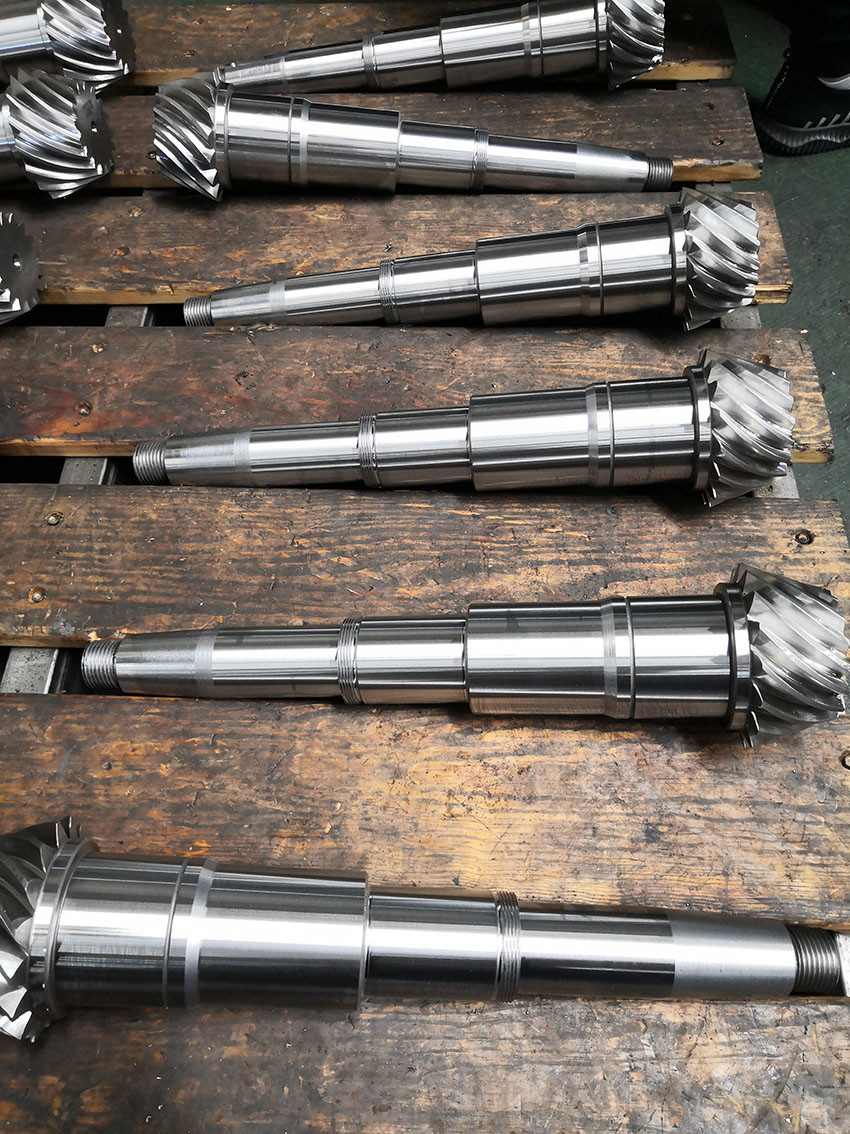

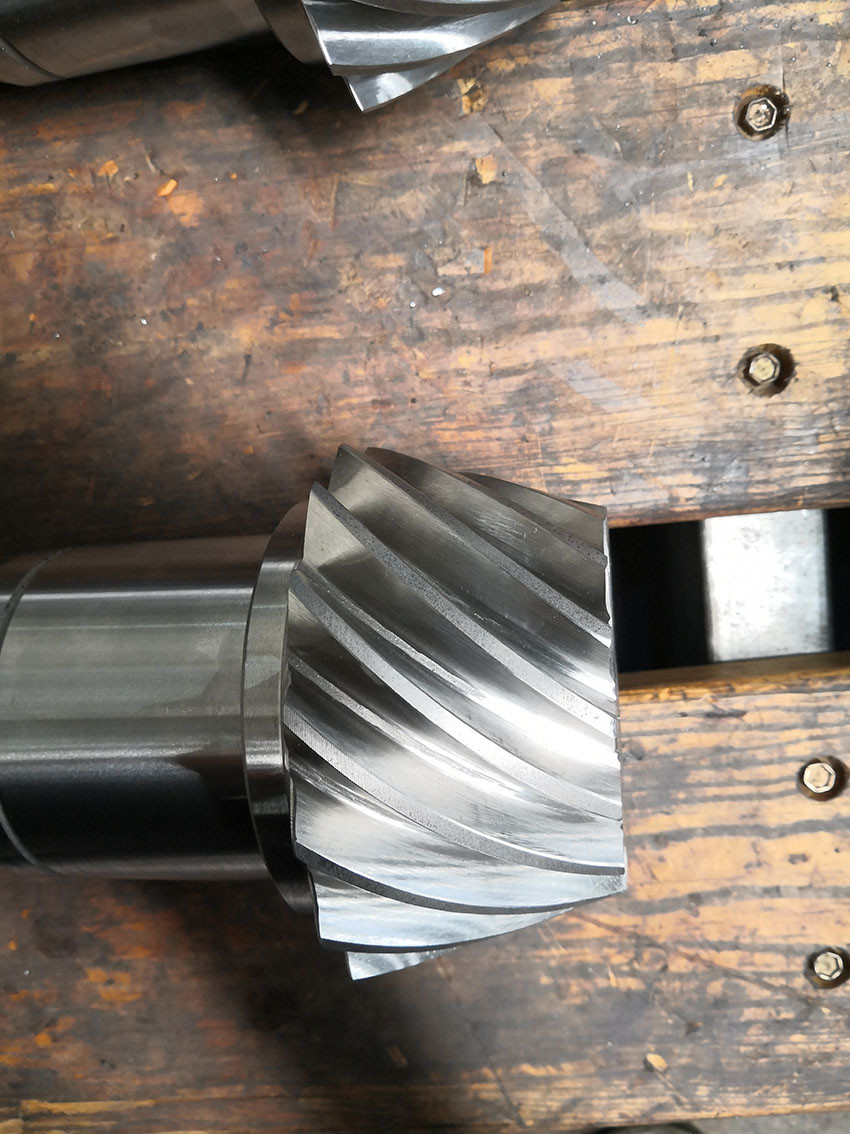

1) Descripción del eje del engranaje cói xoắn ốc
Máy móc hình nón xoắn ốc này có chiều dài 6,5 m 16 T với tổng chiều dài 503 mm
Sự thô dẻo của xe là 0.8
Chiều kính bên ngoài là Φ119.07
2) Sản xuất bánh răng hình nón xoắn ốc
Vật liệu theo mẫu 260-280 HB
Điều trị nhiệt của xi măng 58-62 HRC
Độ sâu của lớp vỏ chịu đựng 1,4-1,8 mm
Độ bền của lõi 35-42 HRC
Phân chỉnh và làm mới bánh răng
| Sản phẩm | Chân bánh răng xoắn ốc |
| Được làm theo yêu cầu | √ |
| Vật liệu | 20CrMnTi |
| Sản xuất răng bánh răng | Máy giặt bánh răng/máy giặt bánh răng |
| Đánh răng răng | √ |
| Mô-đun (M) | 6.5 |
| Số răng (Z) | 16 |
| góc áp suất (α) | 20° |
| Góc dẫn | 35° |
| Độ chính xác | ISO 6 Grade/ AGMA 11Grade |
| Điều trị nhiệt | Carburizing |
| Độ cứng bề mặt | 58-62HRC |
| CÓ THƯƠNG CÔNG CÁCH THIÊN | |||||
| Trung Quốc/GB | ISO | Địa điểm | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
